手推式水田水稻插秧作业机具结构设计

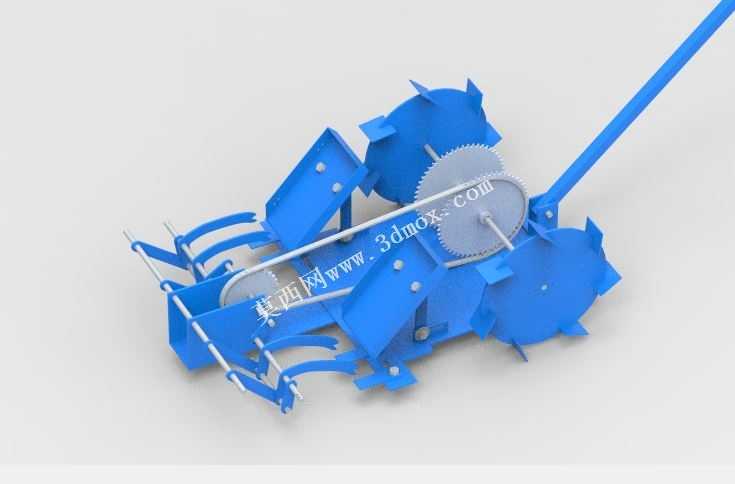

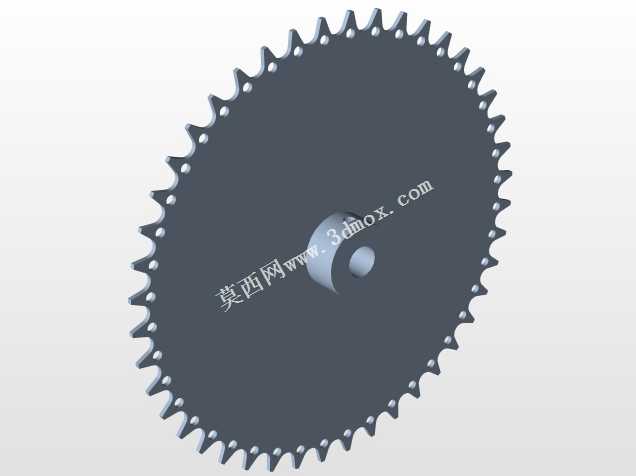

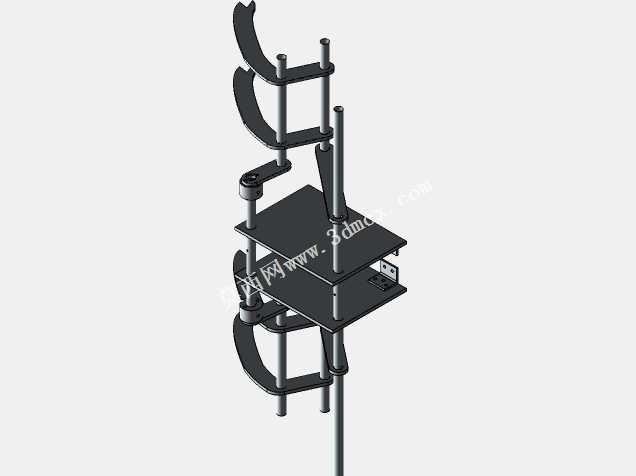

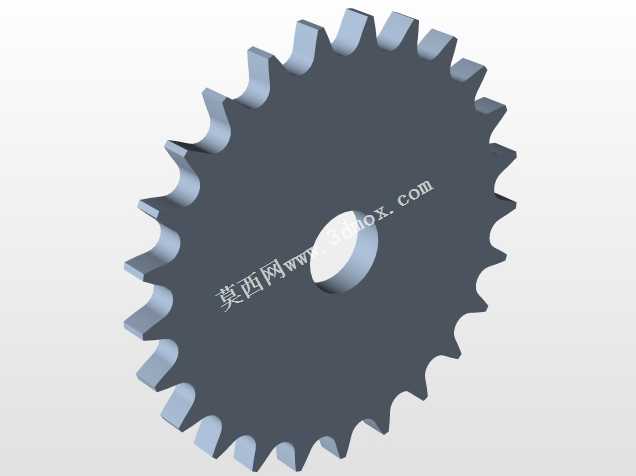

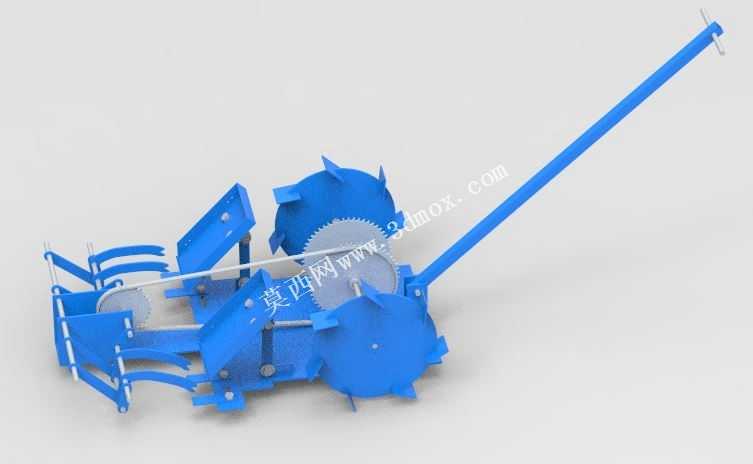

这款机具主要面向南方丘陵小块水田、山区零散稻田的水稻种植作业场景，适配无法通行大型乘坐式插秧设备的狭窄田块，填补了小面积稻作区机械化种植的设备缺口，可替代传统人工弯腰插秧的高强度劳作模式，适配深度15至25厘米的蓄水水田，对黏性、沙性不同质地的水田土壤都有较好的适配性，作业时不会过度壅泥造成秧苗倒伏。设备核心用途是完成规整行距的水稻秧苗移栽作业，作业过程中可通过地轮的行走动力同步驱动插秧执行机构，保证行走距离与插秧频次精准匹配，避免出现漏插、密插、秧苗歪斜的问题，相比人工插秧作业效率可提升4至6倍，同时能保证秧苗入土深度一致，利于水稻后期的分蘖生长与田间通风，降低后续田间管理的难度。从功能特性来看，整机采用纯机械齿轮传动结构，无需额外配套动力源，依靠操作人员推动即可完成全部作业动作，前端的分秧机构可将秧苗盘上的秧苗按固定株距分离，通过秧针的往复运动将秧苗垂直插入泥层，两侧的带齿地轮一方面承担整机的行走支撑功能，另一方面通过轮齿嵌入泥层防止打滑，保证传动比稳定，长操作杆采用符合人体工学的倾斜角度设计，操作人员站立在田埂或浅水区即可推动设备前行，无需长时间弯腰作业，大幅降低劳作强度。设计思路上优先考虑了水田作业的耐锈蚀、防堵塞需求，所有与泥水接触的结构件都采用大间隙设计，避免杂草、泥块缠绕卡滞传动部件，核心传动齿轮组设置在密封的腔体位置，减少泥水侵入造成的磨损，插秧执行部件采用弹性连接结构，遇到石块、硬土块时可自动抬升避让，避免部件弯折损坏；整机采用模块化拼接设计，日常维护时可快速拆分清理缠绕的杂草，更换磨损的秧针部件无需复杂工具。外形尺寸上整机宽度适配常规水稻种植的6行插秧行距要求，总长度控制在1.2米范围内，最小转弯半径不足0.8米，在面积不足一亩的零散田块也能灵活转向，操作杆末端高度适配1.6至1.8米身高的操作人员握持，整机重量控制在单人可轻松抬运的范围内，跨田块转移时无需额外搬运设备，两侧地轮的安装宽度可根据田块的软硬程度小幅调整，泥层较深的田块可适当加宽轮距提升稳定性，避免作业过程中整机侧翻，所有运动部件的外侧都设置了防护结构，防止作业过程中衣物、杂草卷入传动部位，提升田间作业的安全性。
