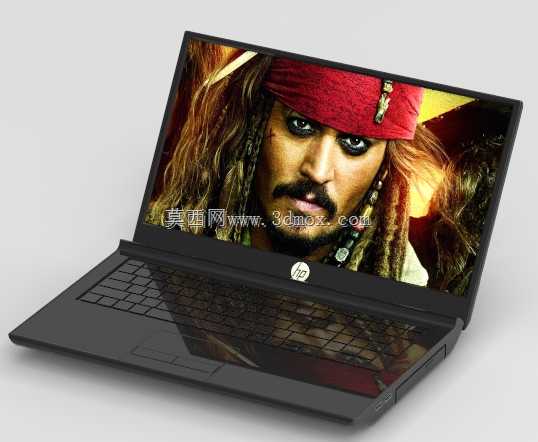

惠普轻薄款商务笔记本电脑外观结构设计

　　日常做消费电子结构设计时，这类轻薄商务本的三维建模是很常见的项目，首先要明确它的核心应用场景——面向移动办公人群，覆盖差旅通勤、会议室汇报、户外临时办公等多类使用环境，所以整个设计从一开始就围绕便携性、使用稳定性、外观质感三个核心方向展开。先从外形尺寸边界说起，这类14英寸轻薄本的闭合状态厚度控制在18mm以内，整机长宽尺寸适配常规双肩包的电脑隔层，不会出现放不进常规通勤包的问题，开合角度最大可以做到170度放平，方便多人围坐讨论时共享屏幕内容，转轴部分采用下沉式设计，既可以抬高键盘区域形成更符合人体工学的打字倾角，也能在屏幕开合时避让机身尾部的接口，不会出现线材被转轴挤压的情况。机身外壳采用哑光磨砂的工程塑料材质，

　　建模时要注意表面做细微的晒纹处理，既不容易残留指纹，日常携带时的轻微剐蹭也不会留下明显划痕，A面的品牌标识做内嵌式设计，和外壳表面齐平，不会因为凸起造成背包内的剐蹭磨损，也避免了粘贴式标识长期使用脱落的问题。屏幕部分采用窄边框设计，左右边框宽度控制在5mm以内，在相同屏幕尺寸下尽可能缩小整机的长宽尺寸，提升屏占比的同时也进一步压缩了整机体积，屏幕面板和B面边框的配合间隙控制在0.2mm以内，既方便后期组装时的公差调整，也能避免日常使用中灰尘从缝隙进入屏幕内部。C面的键盘区域采用全尺寸孤岛式按键设计，每个按键的键程控制在1.3mm左右，兼顾打字反馈和机身厚度控制，键盘下方的触控板区域做下沉式边界处理，触控板表面和掌托区域齐平，

　　边缘做0.5mm的倒角处理，避免日常使用时割手，掌托区域的弧度贴合手掌放置的自然曲线，长时间打字也不会出现明显的硌手感。接口部分分布在机身的左右两侧，左侧布置电源接口、Type-C数据接口和HDMI视频输出接口，右侧布置两个USB-A接口和3.5mm音频接口，建模时要注意每个接口的安装深度，接口尾部和机身内部的主板安装位置预留足够的走线空间，接口边缘和机身外壳的配合间隙控制在0.15mm以内，避免出现插接线材时接口晃动的问题。机身底部做一体化的后盖设计，仅在散热进风口位置做细密的格栅开孔，开孔的宽度控制在1.2mm，既保证足够的进风量满足低功耗处理器的散热需求，也能避免较大的杂物进入机身内部，底部的四个橡胶脚垫高度控制在2mm，

　　把机身抬离桌面形成足够的进风通道，脚垫的位置避开机身内部的硬盘和内存安装区域，方便后期升级硬件时拆卸后盖不会被脚垫遮挡。整个建模过程中要特别注意各部件的装配公差，比如屏幕闭合时A面和C面的间隙控制在0.3mm，不会出现闭合后上下壳错位的情况，转轴的阻尼力矩调整到合适范围，单指就可以掀开屏幕，同时打开后屏幕不会出现自行晃动的情况，机身的边角全部做R3以上的圆角处理，既提升握持时的手感，也能避免跌落时边角应力集中造成外壳碎裂。这类笔记本的内部结构还要考虑硬件的布局，主板采用异形设计，把处理器和散热模块布置在机身靠近转轴的位置，避开掌托区域，避免日常使用时掌托位置温度过高影响使用体验，电池采用长条形设计布置在机身前半部分，充分利用内部空间提升电池容量，同时压低机身前侧的厚度，让视觉上更显轻薄。扬声器开孔布置在C面键盘上方的转轴位置，出声方向朝向使用者，提升影音播放时的声音效果，同时也不会因为放置在桌面被遮挡出音孔。电源按键布置在键盘区域的右上角，按键表面做细微的凹面处理，方便盲操作时快速定位，按键的行程比普通键盘按键稍短，避免误触造成意外开关机。
