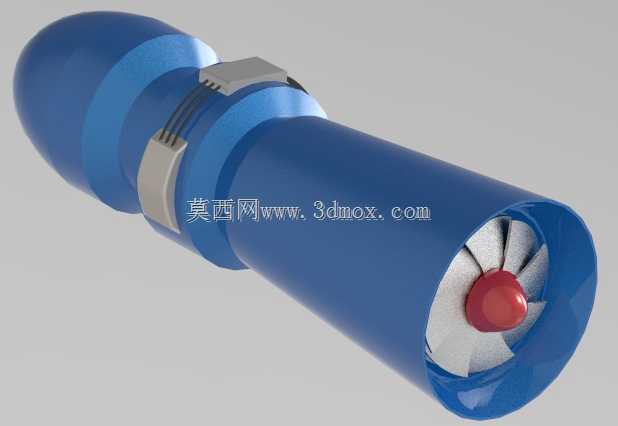

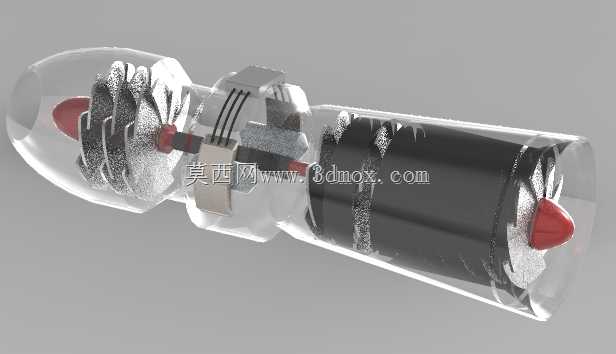

小型涡喷动力装置结构三维数模

　　本次呈现的小型涡轮类推进装置三维结构，核心面向小型航空动力、实验台架验证、教学演示等场景的结构设计参考需求，在航模动力适配、小型无人推进系统选型、叶轮机械原理教学场景中，可直接作为结构校核、装配干涉验证的基础数模使用。从实际功能逻辑来看，该装置核心通过进气道整流、压气机段增压、燃烧室能量注入、涡轮段功提取、尾喷管加速排出的完整循环完成推力输出，数模中完整还原了各段的流道边界与结构连接关系，可直接用于装配序列模拟、运动干涉检查。设计思路上采用了分段式筒体装配结构，前端整流帽罩采用椭球流线型设计，曲率过渡连续无突变，可有效降低来流进气阻力，避免进气道入口处产生气流分离；压气机段采用环形箍带与径向定位块组合的连接方式，

　　既保证了筒体段的同轴度要求，又预留了装配调整间隙，可抵消不同材料热膨胀带来的尺寸偏差。叶轮部分采用整体式铣削结构的设计逻辑，叶片叶型采用等弦长设计，前缘倒圆处理，可降低来流冲击损失，叶根与轮盘采用圆弧过渡，避免应力集中，适配高转速工况下的强度要求。从安装边界来看，筒体整体采用等外径设计，中段预留的两个径向安装凸台可直接适配标准卡箍安装座，安装面平面度公差可控制在0.05mm以内，凸台中心距与筒体轴线的对称度偏差预留了0.1mm的调整余量，可适配不同实验台架、载机机身的安装接口需求，无需额外做结构改制即可完成快速装夹。尾喷管段采用收敛型流道设计，出口处做了翻边强化处理，既可以提升喷管出口的气流速度，

　　又能避免薄壁结构在高速气流冲刷下产生振动变形。数模中所有配合面均标注了合理的公差带，筒体段之间的止口配合采用H7/h6间隙配合，既保证装配时的同轴度定位，又能满足快速拆装的维护需求；叶轮与主轴的配合采用过盈配合加键连接的结构，可传递高转速下的扭矩载荷，避免运转过程中出现叶轮打滑的问题。在结构细节处理上，所有棱边均做了R0.3-R0.5的倒圆处理，既符合机械加工的工艺要求，又能减少应力集中点，提升结构的疲劳寿命；筒体壁厚采用等壁厚设计，壁厚取值兼顾了结构刚度与轻量化需求，可在保证承压能力的前提下尽可能降低整体重量，适配小型动力装置的推重比要求。该数模的结构逻辑完全贴合实际涡轮动力装置的工程设计规范，没有冗余的装饰性结构，

　　所有特征均服务于功能实现与工艺可行性，对于从事小型动力装置设计、叶轮机械结构教学、航模动力改装的从业者来说，可直接作为结构设计的参考基准，用于验证自身设计方案的装配合理性、尺寸匹配度，也可作为原理演示的可视化载体，直观展示涡轮推进装置的内部结构组成与装配关系。
