车用涡轮增压装置三维结构设计

　　在车用内燃机动力升级与排放优化的工程场景中，涡轮增压器是利用发动机排出废气的惯性冲力驱动涡轮端叶轮，同轴带动压气机端叶轮压缩进入气缸的空气，提升进气量从而提高发动机燃烧效率与输出功率的核心部件。从实际装车应用来看，这类装置广泛适配小排量乘用车、商用车柴油发动机、工程机械动力单元，在不增加发动机排量的前提下可将动力输出提升20%-40%，同时优化燃油经济性、降低尾气排放中的颗粒物与氮氧化物含量，是当前内燃机节能减排技术路线中应用最广泛的配套部件。

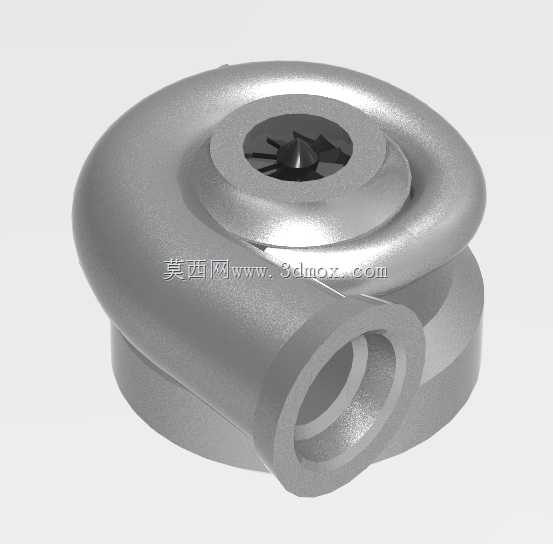

　　从结构设计逻辑来看，该模型还原了涡轮增压器的核心组成：包含涡壳、压气机壳、中间轴承体、涡轮叶轮、压气机叶轮、密封环组件等核心结构。涡壳采用双流道蜗旋型线设计，型线曲率经过流体仿真优化，能够将不同气缸排出的脉冲废气均匀导向涡轮叶轮叶片，减少气流干涉损失，保证涡轮在不同转速区间都能获得稳定的驱动力矩；压气机壳同样采用渐扩式蜗旋流道，将叶轮高速甩出的高压空气减速扩压后，通过出口法兰送入发动机进气歧管，流道内壁的圆角过渡设计可降低气流阻力，避免高压气流产生紊流影响进气效率。

　　中间轴承体作为连接涡轮端与压气机端的核心支撑结构，设计上预留了润滑油道与冷却水道的安装接口，浮动轴承的安装位同轴度公差控制在0.01mm以内，能够承受涡轮端最高超过900℃的工作温度与最高每分钟十几万转的转速，同时通过密封环结构阻断润滑油进入压气机流道、以及高温废气窜入轴承腔造成机油碳化失效。涡轮叶轮采用耐高温合金材料对应的结构设计，叶片为前倾后弯的三元流曲面，叶片厚度从根部到叶顶逐渐减薄，既降低叶轮转动惯量提升响应速度，又保证高温工况下的结构强度，避免高转速下叶片发生共振断裂；压气机叶轮采用铝合金对应的轻量化结构，叶片数量与涡轮叶轮匹配，动平衡精度等级设计为G2.5级，满足高转速运转的平稳性要求。

　　从安装边界与尺寸适配角度，该模型的压气机出口法兰、涡轮端进出口法兰的安装孔位、螺栓间距均参照主流小排量乘用车1.5T-2.0T发动机的配套尺寸设计，中间壳体的机油进出口接口采用标准管螺纹规格，安装支架的固定位可适配发动机排气侧的安装平面，整体径向尺寸控制在180mm以内，轴向长度不超过220mm，能够在发动机舱有限的布置空间内完成安装，不会与周边的排气歧管、冷却管路、发电机等部件发生干涉。在实际选型匹配过程中，需要注意涡轮增压器的压气机MAP图与发动机的进气流量需求匹配，避免出现低速喘振、高速堵塞的工况，同时旁通阀的执行器安装位在模型上也做了预留，可匹配真空式或电控式废气旁通阀，在发动机高转速高负荷工况下旁通部分废气，避免增压压力过高造成发动机爆震或增压器超速损坏。

　　从建模细节来看，该模型完整还原了各部件之间的装配关系，涡壳与中间壳体的连接卡箍位置、密封垫片的安装槽、叶轮与轴的过盈配合面都做了准确的结构表达，没有出现干涉或装配间隙不合理的问题，可用于教学演示、结构方案评审、改装件开发的参考依据。在实际工程应用中，这类增压器的设计还需要考虑热胀冷缩带来的尺寸变化，涡壳材料选用高镍铸铁时的热膨胀系数与中间壳体的铸铁材料存在差异，连接位置的间隙设计需要预留足够的热变形量，避免工作温度升高后出现部件卡滞或密封失效。另外压气机端的进气口设计为标准的卡箍连接结构，可直接对接空气滤清器后的进气软管，接口直径匹配常用的63mm进气软管规格，无需额外制作转接件即可完成装车适配。
