排挡用啮合式传动齿轮结构设计

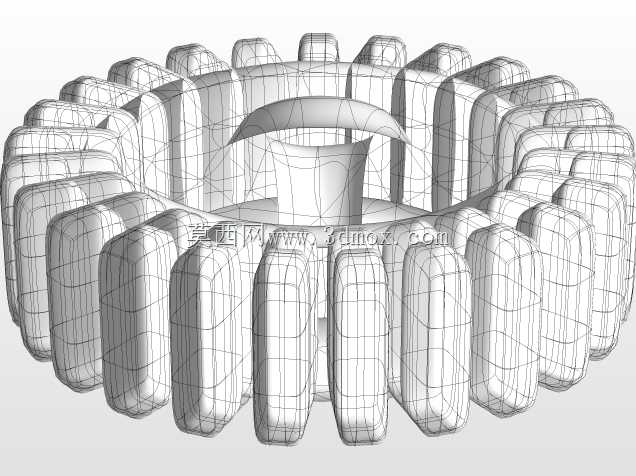

　　这款齿轮构件主要适配手动换挡机构的动力传递场景，在变速箱排挡系统中承担着动力切换、扭矩传递的核心作用，日常工况下需要配合换挡拨叉完成不同传动比齿轮副的啮合切换，直接决定换挡操作的顺畅度与动力传输的稳定性。从结构设计来看，该齿轮采用周向均匀分布的鼓形轮齿结构，轮齿齿向做了修形处理，相较于直齿圆柱齿轮，鼓形齿在啮合过程中能够补偿轴系挠曲变形、安装对中误差带来的啮合偏载问题，降低齿面局部应力集中，提升重载换挡工况下的接触疲劳寿命。齿轮内孔设置有花键配合结构，能够与传动轴实现周向固定，保证扭矩传递过程中无相对滑动，内孔与轮齿之间的辐板采用等厚圆弧过渡设计，既可以减轻构件整体重量，又能避免应力集中导致的辐板断裂风险，

　　适配变速箱内部紧凑的安装空间。在实际装配场景中，该齿轮的安装边界需要匹配变速箱内相邻齿轮副的中心距要求，轮齿齿顶圆与相邻换挡齿轮的齿根圆之间需要预留足够的顶隙，避免换挡过程中出现齿顶干涉，同时轮齿端面需要与换挡同步环的贴合面保持平面度公差在0.02mm以内，保证同步过程中摩擦面能够完全贴合，缩短换挡同步时间。设计过程中，轮齿的模数选取需要匹配变速箱传递的额定扭矩，齿宽系数结合换挡时的轴向滑移行程做了优化，既保证足够的齿面接触面积传递扭矩，又避免齿宽过大导致换挡滑移阻力增加。齿廓采用渐开线齿形，压力角选取20°标准值，保证啮合过程中传动比恒定，降低传动噪音与冲击。齿轮的轮毂部分轴向长度根据传动轴的支撑跨距设计，

　　保证齿轮在轴上安装后不会出现轴向窜动，同时轮毂外圆需要与换挡拨叉的配合槽保持合适的间隙，间隙过小会导致拨叉滑移卡滞，间隙过大则会出现换挡过程中齿轮偏摆，影响啮合精度。在工况适配方面，该齿轮需要承受换挡瞬间的冲击载荷，因此齿面做了硬化处理，齿芯保持足够的韧性，既能够抵抗齿面磨损，又能承受冲击载荷下的轮齿弯曲应力。日常运行过程中，轮齿啮合区域依靠变速箱飞溅润滑，因此在辐板位置开设了均匀分布的油孔，保证润滑油能够顺利进入轮齿啮合面与花键配合面，降低运动副的磨损速率。从建模逻辑来看，该模型首先通过参数化绘制单个轮齿的齿廓曲线，结合齿向修形的鼓形量生成单个轮齿实体，再通过周向阵列完成全部轮齿的构建，之后对轮毂、辐板部分做布尔合并，对所有锐边做倒圆角处理，避免热处理过程中出现应力开裂，同时去除加工毛刺。安装时需要保证齿轮的端面跳动公差在允许范围内，否则会导致换挡过程中同步环偏磨，出现换挡打齿、脱挡等故障。
