小型锁式货运集装箱三维设计模型

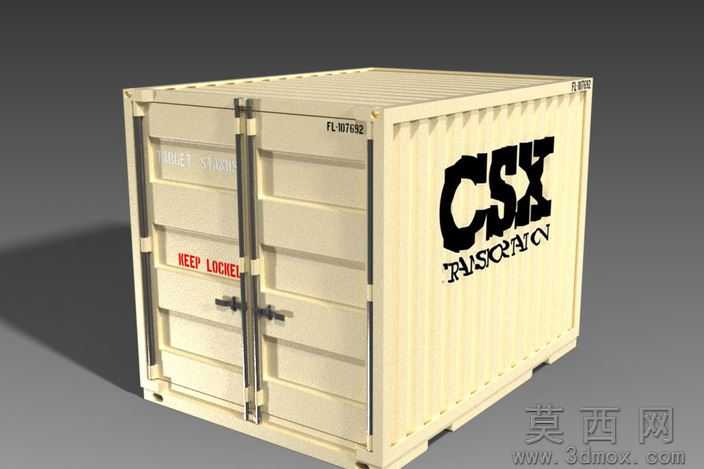

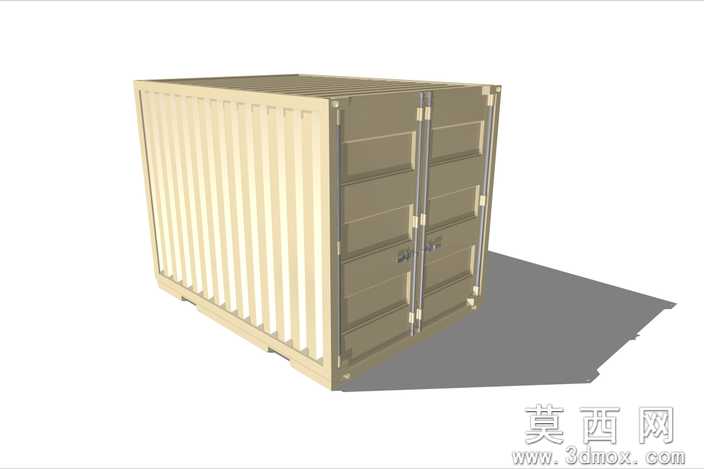

本模型为小型锁式货运集装箱的完整三维设计成果，建模阶段首先依据标准小型集装箱的外形尺寸基准搭建整体框架，先绘制底部承载钢结构的草绘轮廓，通过拉伸、阵列命令生成底梁与地板支撑结构，再依次搭建侧墙波纹板、顶部顶板、端部门框的基础实体，对门板的锁杆、锁座、铰链等活动部件单独进行零件级建模，通过装配约束将各部件组合为完整总成，建模过程中严格还原锁具的开合运动行程，确保锁杆转动、门板开合的运动逻辑与实物一致，所有圆角、焊缝、标识位的细节特征均做了精细化处理，避免出现结构失真的问题。参数设计层面，模型严格参考小型锁式集装箱的通用规格设定尺寸参数，对门板锁止结构的配合公差、波纹板的壁厚、角件的安装孔位均做了参数化定义，可通过修改核心参数快速调整箱体尺寸适配不同的使用场景，锁具部分的锁舌啮合深度、锁杆转动角度均按照实际货运集装箱的安全锁止标准设定，满足结构强度与锁止可靠性的设计要求。渲染材质部分，箱体主体采用米黄色哑光金属漆材质，还原真实集装箱的涂装质感，表面添加了使用过程中产生的轻微磨损、污渍纹理提升真实感，锁杆、铰链等金属部件采用镀锌钢材材质，搭配金属反光与粗糙度参数模拟金属件的光泽特性，箱体表面的货运标识、警示文字均采用贴图方式贴合在对应位置，渲染输出的效果图光影层次清晰，材质区分度高，可直观展示产品的外观细节。结构原理上，该锁式集装箱采用双开门对开结构，门板通过侧边铰链与门框连接，门上设置横向锁杆，锁杆上下两端的锁舌可卡入门框上下的锁座内，转动门把手即可带动锁杆旋转完成锁止与解锁操作，箱体侧墙与顶板采用波纹压型钢板结构，在降低板材自重的同时提升结构的抗弯折、抗冲击能力，底部角件为标准集装箱角件，可适配通用的吊装、固定工装，满足多式联运的装载固定需求。软件兼容方面，模型提供STEP、IGES等通用三维格式，可兼容Autodesk Inventor、SolidWorks、UG、Pro/E等主流三维设计软件，导入后可直接进行结构拆解、工程图导出、仿真分析等操作，不会出现特征丢失、曲面破损的问题，不同软件的用户均可直接调用该模型开展后续工作。研发教学应用层面，该模型可作为物流装备设计领域的教学案例，帮助学习者理解集装箱的结构组成、锁止机构的工作原理，也可作为货运场景搭建、物流仿真项目的素材使用，还能为小型定制化集装箱的研发设计提供结构参考，设计人员可在该模型基础上修改尺寸、调整结构，快速完成定制化产品的方案设计，缩短研发周期。
