1000L吨桶IBC集装桶三维设计模型

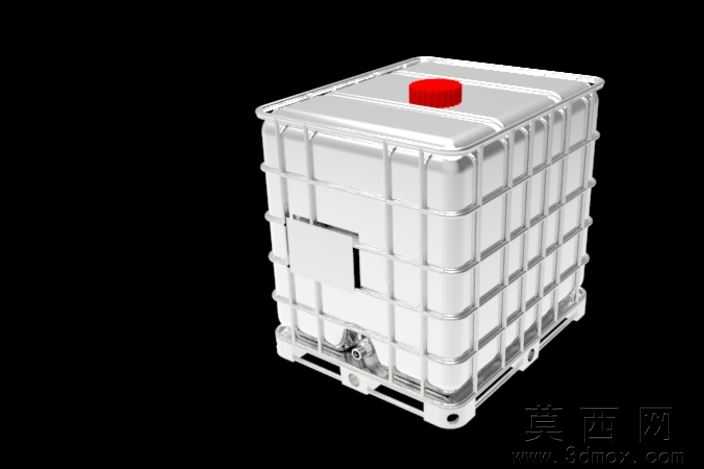

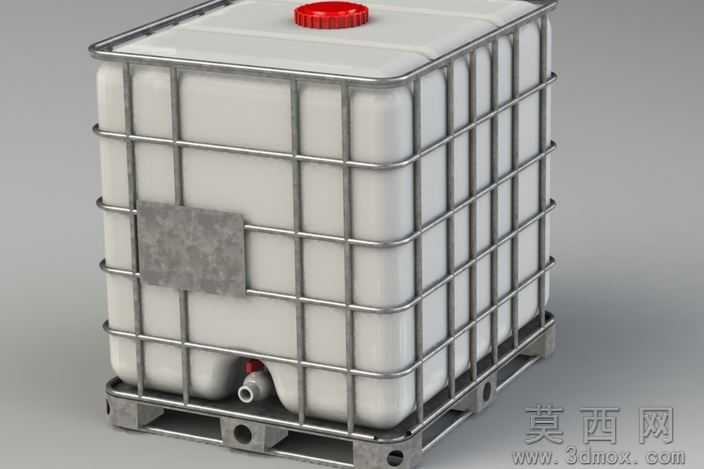

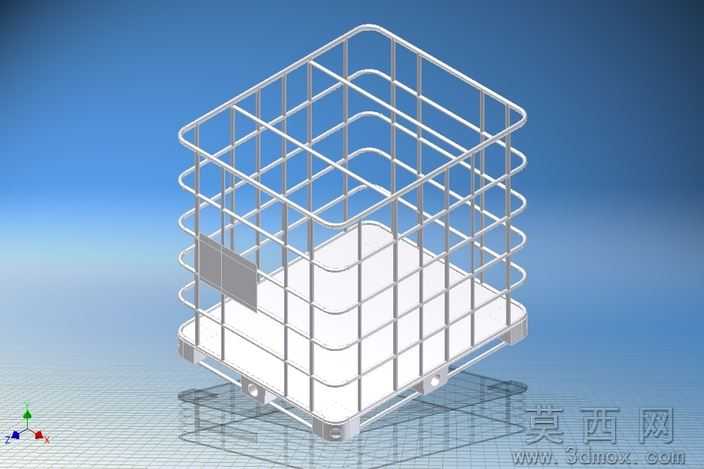

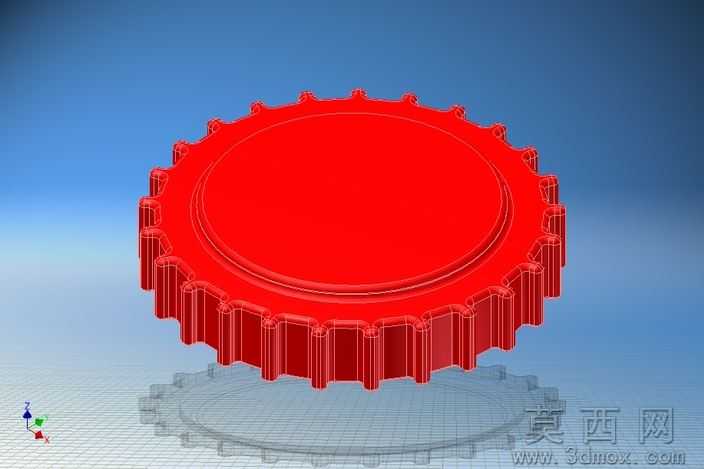

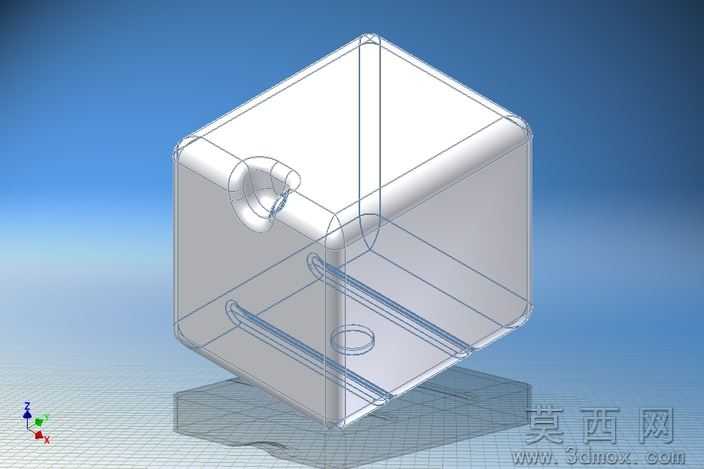

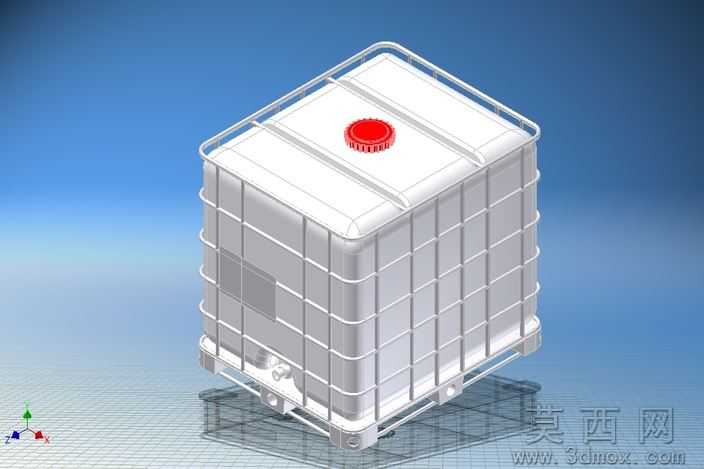

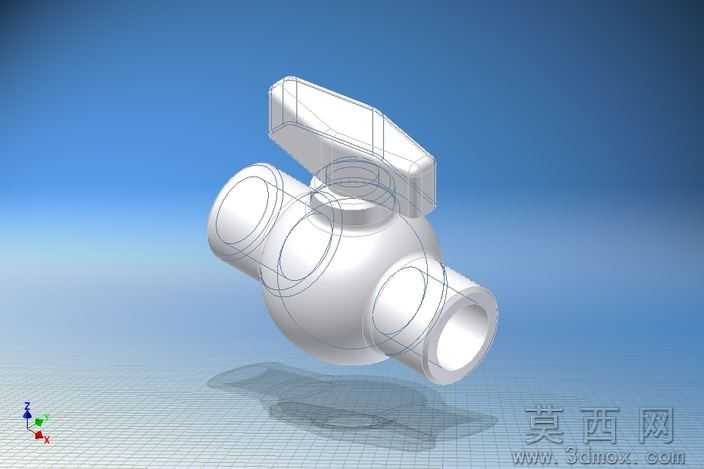

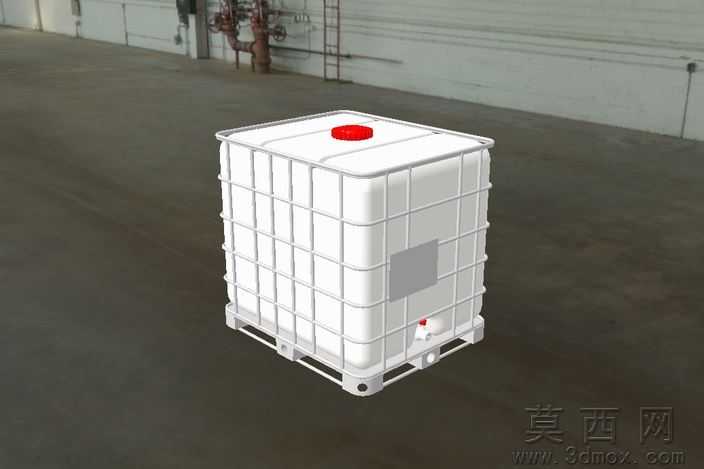

本模型为1000L规格IBC集装桶（俗称吨桶）的高精度三维设计成果，建模阶段遵循工业储运容器的实际生产逻辑，首先以公称容积1000升为核心设计基准，先完成内部塑料内胆的基础轮廓绘制，通过放样、抽壳等特征命令构建内胆主体，预留顶部注料口、底部排液阀的安装位，再根据内胆的外形尺寸匹配外部金属防护框架，采用矩形钢管型材的标准截面参数搭建框架网格结构，底部适配标准叉车作业的托盘底座，逐一完成框架与内胆的装配约束、排液阀组件与内胆的密封配合结构、顶部密封盖的螺纹连接结构建模，所有特征参数均参考行业通用吨桶的实际尺寸公差设定，保证模型结构比例与实物完全一致。参数设计层面，模型严格遵循IBC中型散装容器的行业规范，内胆壁厚均匀设定为符合危险品储运要求的厚度值，外部框架的钢管间距满足抗冲击、防堆压的强度要求，托盘的叉孔尺寸适配通用手动、机动叉车的作业参数，顶部注料口直径、底部排液阀通径均采用行业通用标准规格，整体满载总重量、堆码层数限制对应的结构强度参数均在建模过程中通过结构特征做了对应体现，可直接用于后续的结构强度仿真分析。渲染材质设置上，内胆部分采用半透明高密度聚乙烯材质参数，还原塑料材质的轻微透光质感与乳白色外观，外部防护框架采用镀锌钢材材质，体现金属的哑光银白质感与轻微反光特性，顶部注料盖采用红色高密度聚乙烯材质，底部排液阀采用白色工程塑料材质，托盘采用抗冲击HDPE材质参数，场景地面采用工业厂房常用的水泥地面材质，搭配柔和的工业环境光照，完整还原吨桶在仓储、生产场景中的真实视觉效果，渲染图可清晰展示产品的外观细节与结构特征。结构原理层面，该吨桶采用内胆加外框架的复合结构，内部塑料内胆负责盛装液体，具备耐酸碱、防渗漏的特性，外部金属框架承担堆码、运输过程中的外力冲击，避免内胆受挤压破损，底部托盘集成了叉车作业位与堆码定位结构，方便机械化搬运与多层堆叠存储，顶部大口径注料口方便快速灌装，底部低位排液阀可实现容器内液体的完全排空，减少介质残留，整体结构兼顾了大容量储运的经济性与操作便捷性，是目前工业液体储运领域应用最广泛的单元包装形式。软件兼容层面，模型输出包含STEP、IGES等通用三维格式，可兼容SolidWorks、UG、Pro/E、Rhino等绝大多数主流三维设计软件，无需额外转换即可直接打开编辑，同时附带STL格式文件可直接用于3D打印验证，配套的效果图文件可直接用于产品宣传、方案展示场景，不同格式的文件均保留了完整的装配结构与零件分层，方便使用者根据需求修改单个零件的参数。研发教学应用层面，该模型可作为工业包装设计、物流储运设备设计课程的教学案例，帮助学生理解复合结构储运容器的设计逻辑与标准规范，也可用于仓储物流方案的可视化搭建，在工厂布局仿真、物流运输方案演示中作为标准化容器模型使用，还可作为吨桶生产企业的产品研发参考，辅助企业进行产品改型、结构优化的前期设计验证，缩短产品研发周期，降低开模前的设计风险。
