气动双指平行夹持执行机构结构

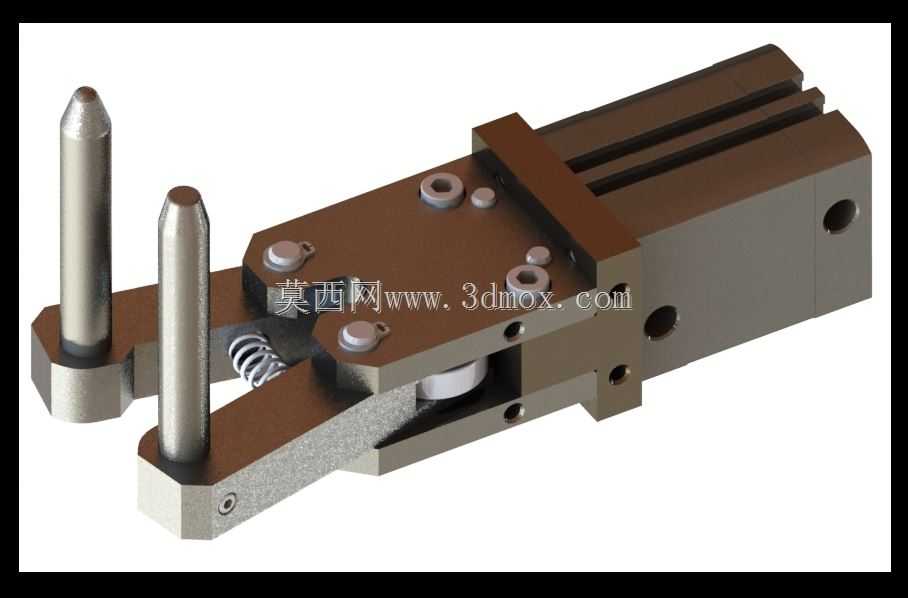

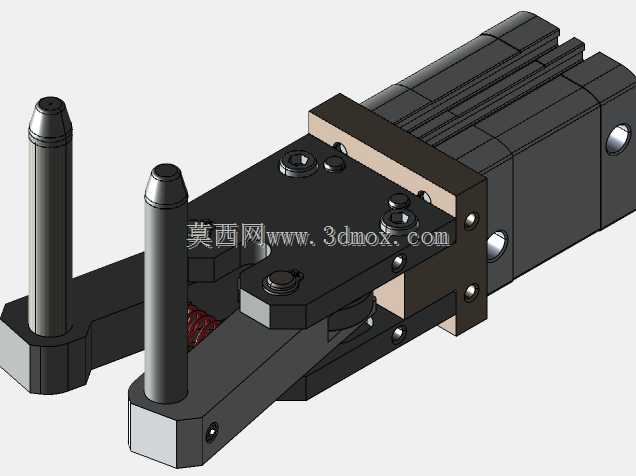

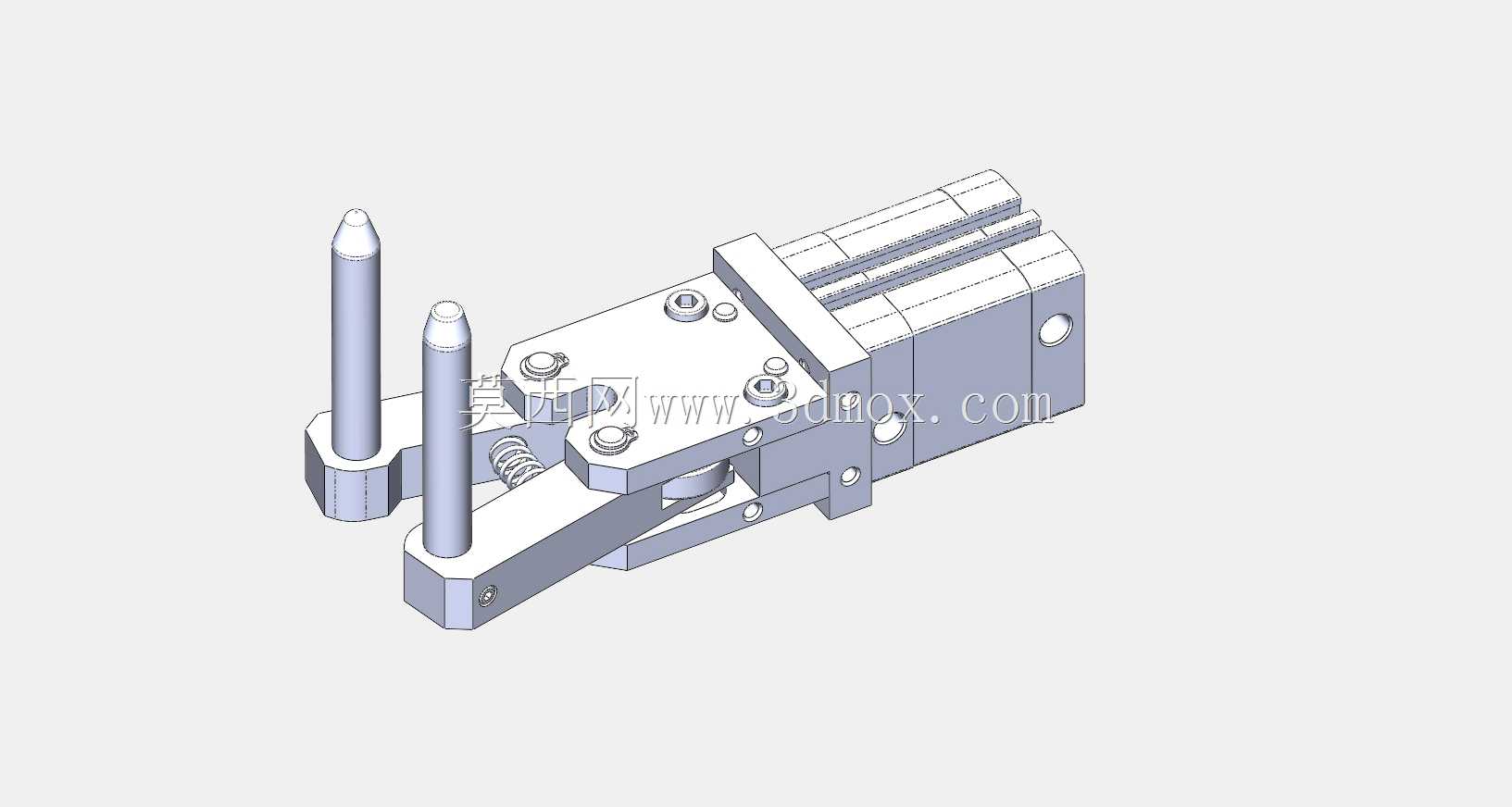

这款气动夹持执行件，在自动化产线的上下料工位、分拣单元、装配工装里应用十分广泛，不管是小尺寸五金件的转运、注塑件水口料的夹取，还是精密装配环节里小型零件的定位夹持，都能看到这类结构的身影。不同于普通的平行夹爪，这款结构在夹指端部做了加长定位柱设计，夹取工件时不仅能提供足够的夹紧摩擦力，端部的定位销还能插入工件的预设定位孔内，避免夹取过程中工件出现侧滑、偏转，尤其适合带定位孔的冲压件、压铸件的转运作业，能大幅降低夹取失误率。

从结构设计逻辑来看，这款夹持器采用内置活塞驱动的杠杆增力结构，压缩空气通入缸体后，活塞推动内部的楔形块动作，通过杠杆结构将活塞的直线推力转化为两个夹指的同步夹紧动作，杠杆比经过匹配调校，在常规0.5-0.7MPa的工厂供气压力下，就能输出足够的夹持力，不需要额外增设增力回路。夹指的开合行程做了限位设计，缸体侧面的紧固螺钉可以调整夹指的最大开合角度，适配不同尺寸规格的工件夹取需求，同时内部设置了复位弹簧，断气状态下夹指会保持在张开位置，避免突然断气导致工件坠落引发安全隐患。

安装边界上，这款夹持器的缸体背部预留了标准的安装螺孔阵列，既可以直接通过螺栓固定在机械手末端法兰上，也能搭配L型安装支架固定在工装台架上，不需要额外做安装板的二次加工。夹指部分采用模块化设计，磨损后可以单独拆卸更换，不需要整体更换整个夹持器，能降低现场的备件成本。夹指的夹持面做了平面处理，也可以根据实际夹取的工件外形，在夹指上加装定制的仿形夹块，适配异形工件的夹持需求。缸体的气路接口设置在侧方，接气管后不会和夹指的动作路径产生干涉，整体结构紧凑，在狭小的装配空间内也能完成安装布置，不会和周边的工装、传感器产生位置干涉。
