托盘堆垛液压升降作业设备结构设计

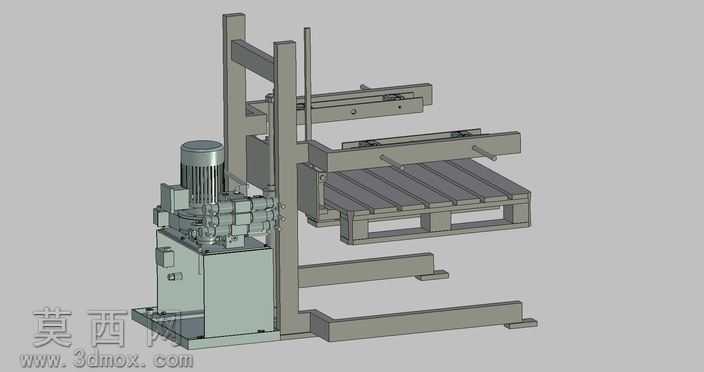

本作品为面向仓储物料堆垛转运场景的液压驱动堆垛设备三维建模成果，建模过程严格遵循机械设计规范完成全参数化构建，完整还原设备的全部功能结构与装配逻辑。模型整体采用立式框架布局，左侧集成液压动力单元，包含驱动电机、液压阀组、储油柜体等核心部件，动力单元外壳做了规整的钣金结构建模，表面预留检修口、接线位等细节特征，电机端的散热筋、接线盒、联轴器等结构均按真实工业元件比例还原，液压阀组的管路接口、调节旋钮等细节也做了精细化建模，保证动力单元的结构辨识度与装配合理性。右侧为升降执行与载料结构，立式门架采用双立柱导轨设计，导轨截面做了适配滑动承载的型材结构建模，滑动托架通过导向滑块与门架配合，可沿立柱完成竖直方向的升降动作；托架前端搭载双叉式载料平台，平台尺寸适配标准工业托盘，托盘的铺板、底脚、叉取间隙等结构均完整建模，可直观展示设备与托盘的配合状态。建模过程中对各运动部件的配合间隙做了合理预留，滑动副、铰接位的结构均符合机械装配要求，可通过运动仿真模拟升降、叉取托盘的完整作业流程。材质渲染方面，整体设备主体采用工业灰铸铁质感的金属材质，液压管路做了防锈镀锌的金属质感处理，电机外壳做了哑光铸铁与散热片的金属光泽区分，托盘采用木质纹理搭配底部金属包边的材质表现，整体渲染效果贴近真实工业设备的视觉质感，清晰区分不同功能部件的材质属性。设计思路围绕仓储场景中小吨位托盘物料的堆垛、短距离转运需求展开，采用液压驱动方案保证升降动作的平稳性与承载能力，立式框架结构尽可能缩小设备的占地面积，双叉载料结构适配通用标准托盘，无需额外定制载具即可适配多数仓储场景的托盘作业需求，整体结构紧凑，动力单元与升降门架集成布置，减少设备的整体占地空间，同时预留了液压管路的走线空间、设备底部的安装固定位，兼顾设备的实用性与装配可行性，模型完整呈现了该类堆垛设备的结构组成与工作原理，可用于设备方案展示、结构优化参考、相关教学演示等场景。
