阶梯式多规格钻头收纳整理座

　　这套阶梯式刀具收纳座主要面向机加工工位、钳工台、模具维修区和小型实训车间，用来把不同直径的钻头、中心钻、丝锥、铰刀等细长刀具按规格分开摆放。实际生产中，刀具如果混放在抽屉或铁盒里，不仅找刀耗时，还容易造成刃口磕碰、切屑残留和规格混淆。座体采用多级台阶布局，每一层斜面都布置成排圆孔，刀具竖直插入后，柄部被孔壁约束，切削部分不与相邻刀具接触，取放时可以直接看到直径标识和刀具端部，减少翻找动作。

　　从结构思路上看，座体没有采用单一平面打孔，而是把承载面分成若干逐级升高的倾斜平台。前排平台高度较低，适合放置大直径、短粗型钻头；后排平台逐层抬高，适合放置小直径、细长型刀具。这样的排布有两个直接好处：一是后排刀具不会被前排遮挡，操作者站在工位前即可扫过全部孔位；二是不同长度的刀具插入后，顶端高度趋于错落但可视，细长刀具不会完全埋入深孔，粗短刀具也不会因座面过高而拿取不便。每个平台上的孔径按规格序列变化，孔与孔之间保留均匀壁厚，既保证座体材料有足够支撑，又避免孔距过密导致插刀时手指互相干扰。

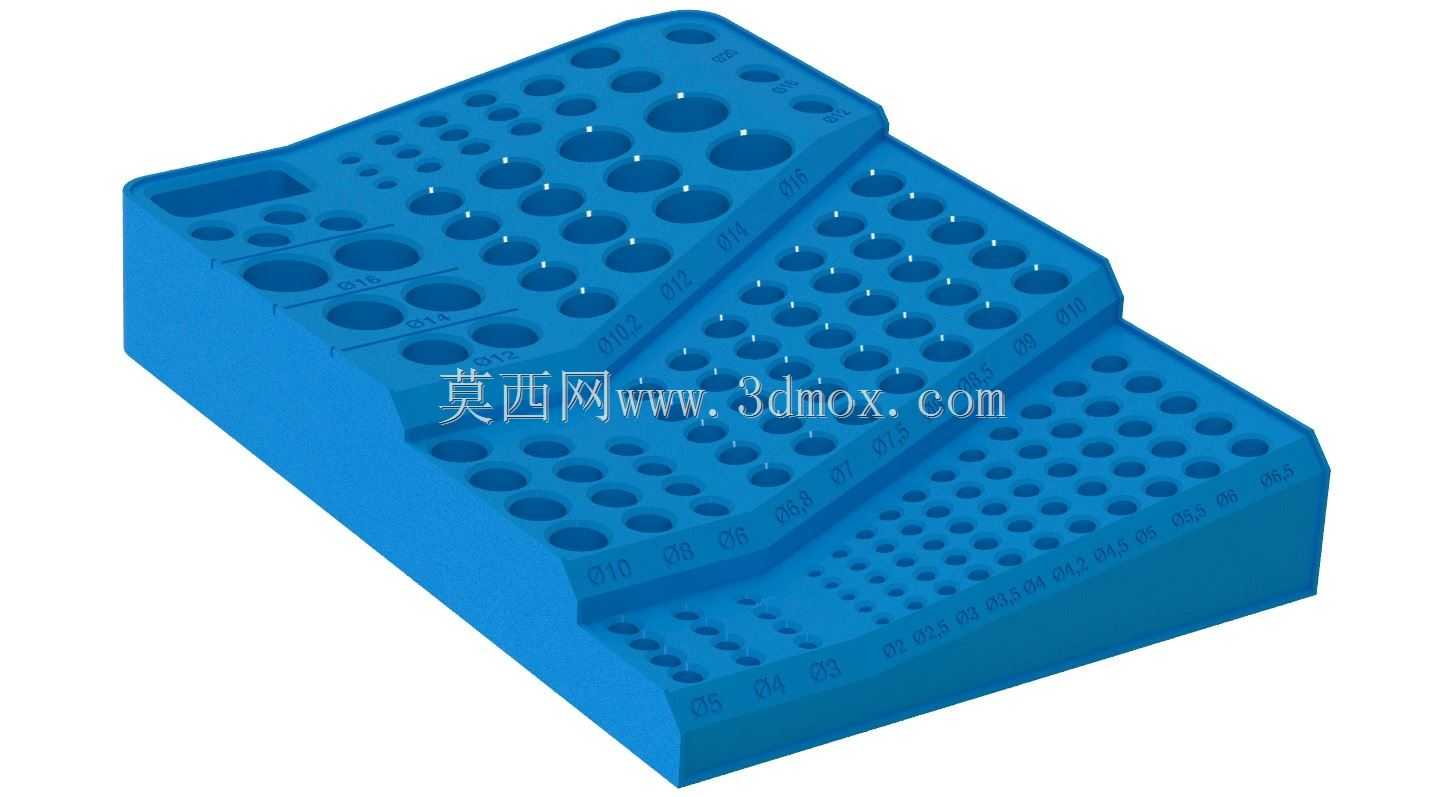

　　孔位设计是这类收纳座的核心。大孔区域用于容纳较大直径钻头，孔深相对较浅，主要依靠柄部和刃部过渡段定位；中孔区域覆盖常用加工规格，孔数最多，排列密度也最高；小孔区域则集中在较高台阶上，适合微钻、中心钻和小规格丝锥。孔口边缘可做轻微导入倒角，刀具插入时不必反复对准，轻微偏斜也能顺着倒角滑入孔内。对于经常换刀的数控车床、钻铣床或攻丝工位，这种导向结构能明显降低单手回放刀具的难度。座体侧面和平台表面预留规格标识位置，可按直径区间刻印或粘贴标签，使刀具归位有固定位置，避免用完后随意插放。

　　外形上，整体为长方体阶梯块，底部保持完整平面，可直接放置在钳工台、工具柜顶面或机床辅助工作台上。底部不需要复杂安装结构，依靠自身重量和平面接触即可稳定放置；若用于移动工具车，也可在座体底部增加防滑垫或螺钉过孔，将其固定在车台板上。台阶之间采用实体过渡，避免薄壁悬伸，刀具满插时载荷通过连续实体传递到底面，不会出现局部翘曲。前部较低、后部较高的轮廓，还使座体在视线方向上形成清晰的规格分区，新员工也能快速判断某一直径刀具应放回的区域。

　　在实际用途上，它不仅是一个存放架，也是工位刀具管理的基础工装。加工前，操作者可以按工艺卡把本批次需要的钻头依次插入对应孔位，形成可视化备刀序列；加工结束后，按孔位归位，就能立刻发现缺失或未归还的刀具。对于需要反复试钻、扩孔、铰孔的模具维修任务，这种方式比平铺在桌面更节省空间，也能减少刀具滚动掉落。座体上还可设置少量矩形浅槽，用于放置拔销器、铜锤、扳手或临时卸下的夹头附件，使高频工具集中在同一作业半径内。

　　建模时需要重点控制孔轴方向、台阶高度和孔深关系。所有承载孔宜垂直于各自倾斜平台，而不是简单相对底面竖直打孔，这样刀具插入后与平台法线一致，受力更稳定，孔壁磨损也更均匀。台阶高度差应结合常见刀具长度设定，保证后排小孔刀具露出足够握持长度；前排大孔刀具则要控制插入深度，防止刃部直接撞击底面。孔间距不能只按最小壁厚确定，还要考虑戴手套操作时的手指空间，常用规格区域可适当加大孔距。材料若选用尼龙、树脂或铝合金，孔壁具有一定韧性或耐磨性，频繁插拔时不易损伤刀具柄部；若用于教学或轻型装配场景，整体一体成型即可满足使用要求。

　　安装边界方面，座体底面应保持平整，四角可做圆角处理，避免与工具柜台面刮擦。若布置在机床旁，需要远离切削液冲刷区域和排屑通道，防止切屑落入孔内造成刀具卡滞；若放在工具车上，则应控制整体高度，使顶层刀具不超过车栏防护高度。多件并排使用时，可让大孔区靠近操作者、小孔区靠后，形成从粗到细的取放顺序。通过这种阶梯分区、孔径序列化和直立插放的结构，钻头收纳座把零散刀具转化为有序工位资源，既能保护刃口，也能提升换刀和清点效率。
