小型台式手动电缆切割装置结构设计

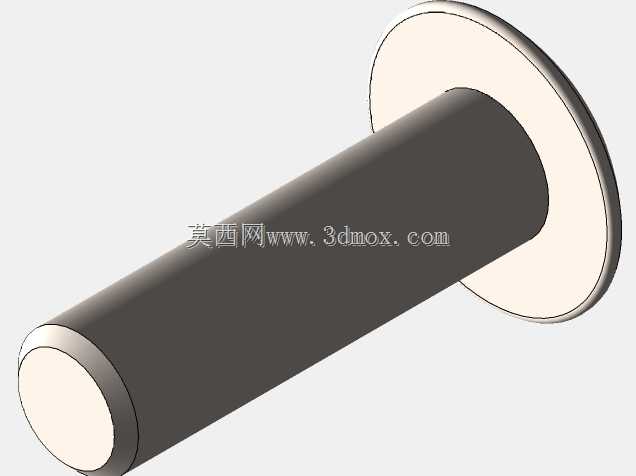

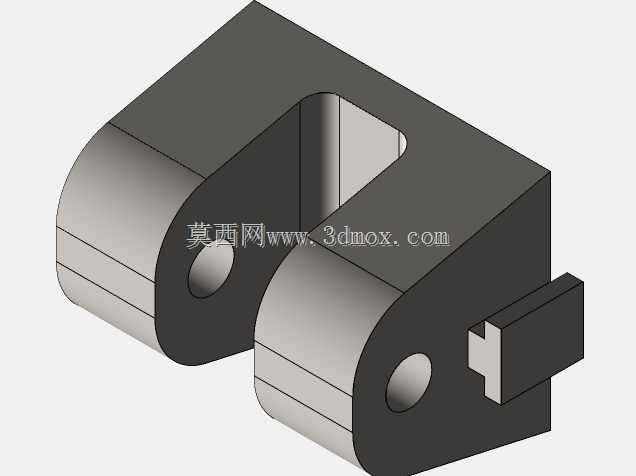

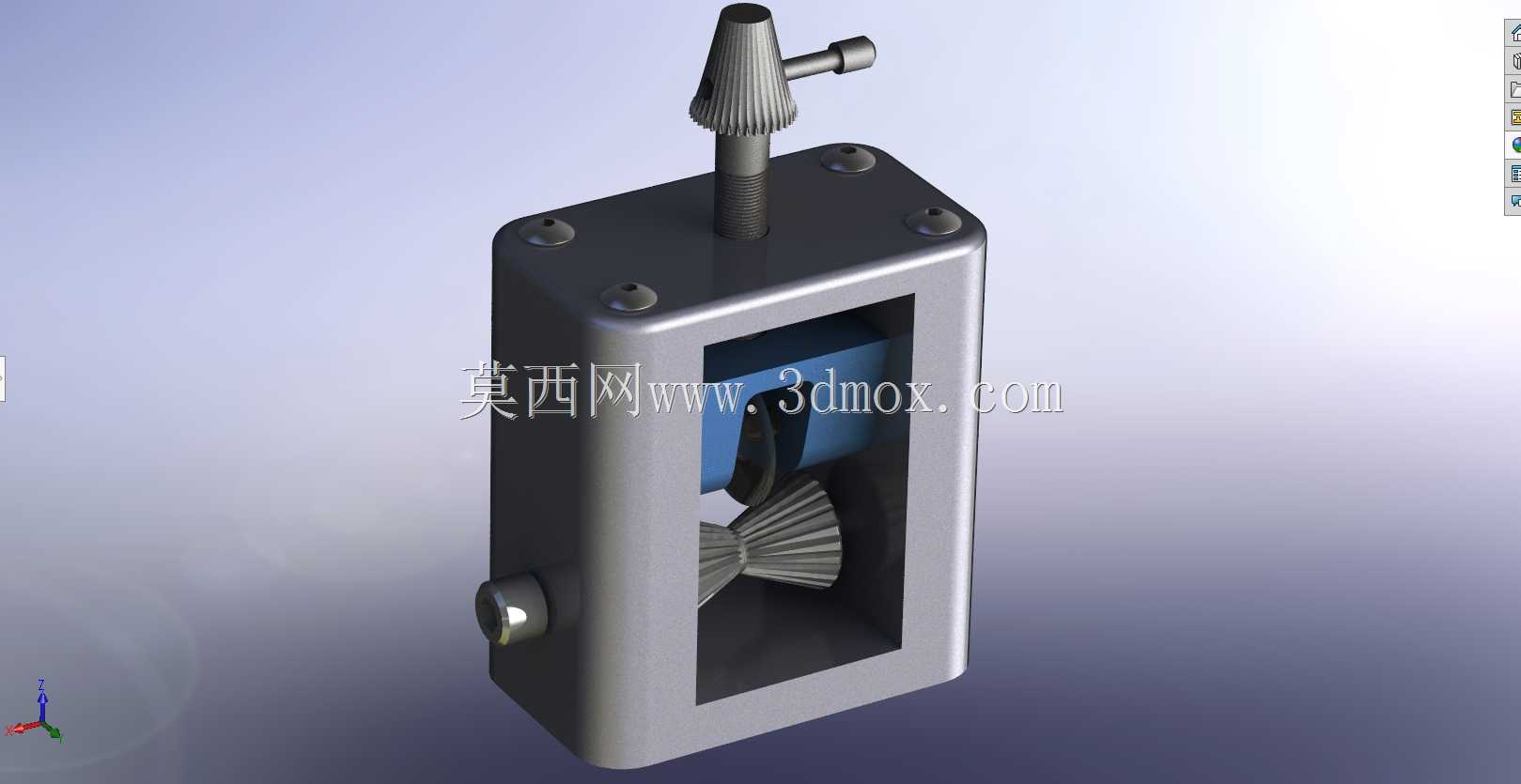

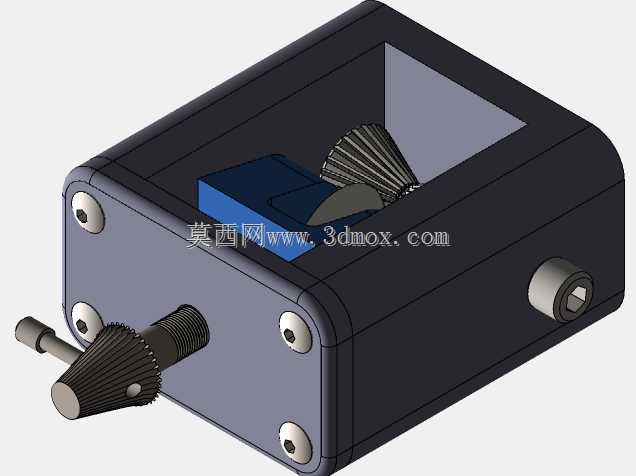

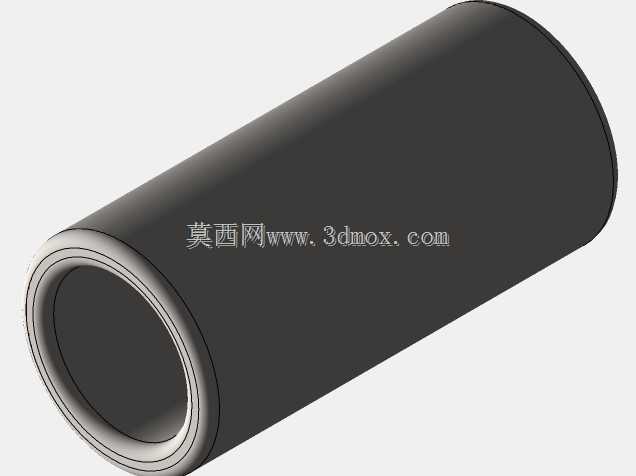

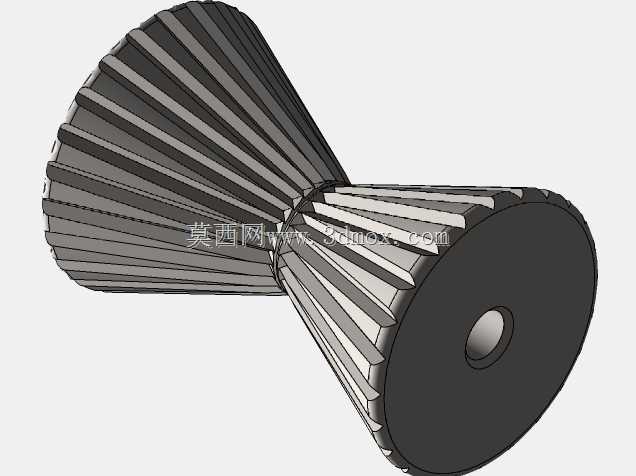

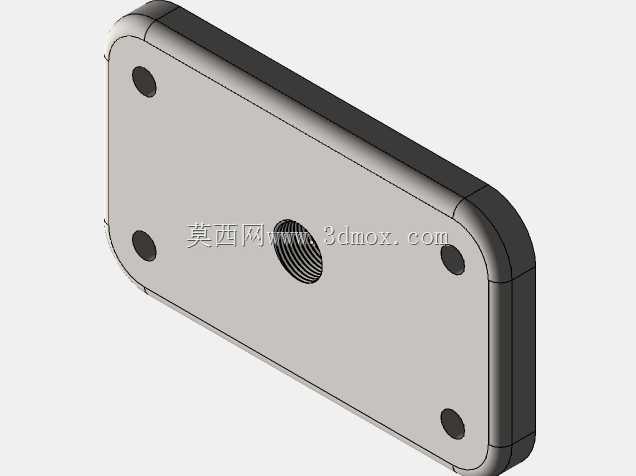

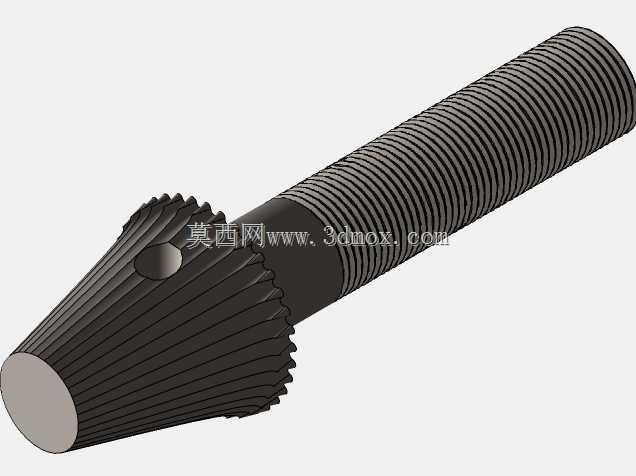

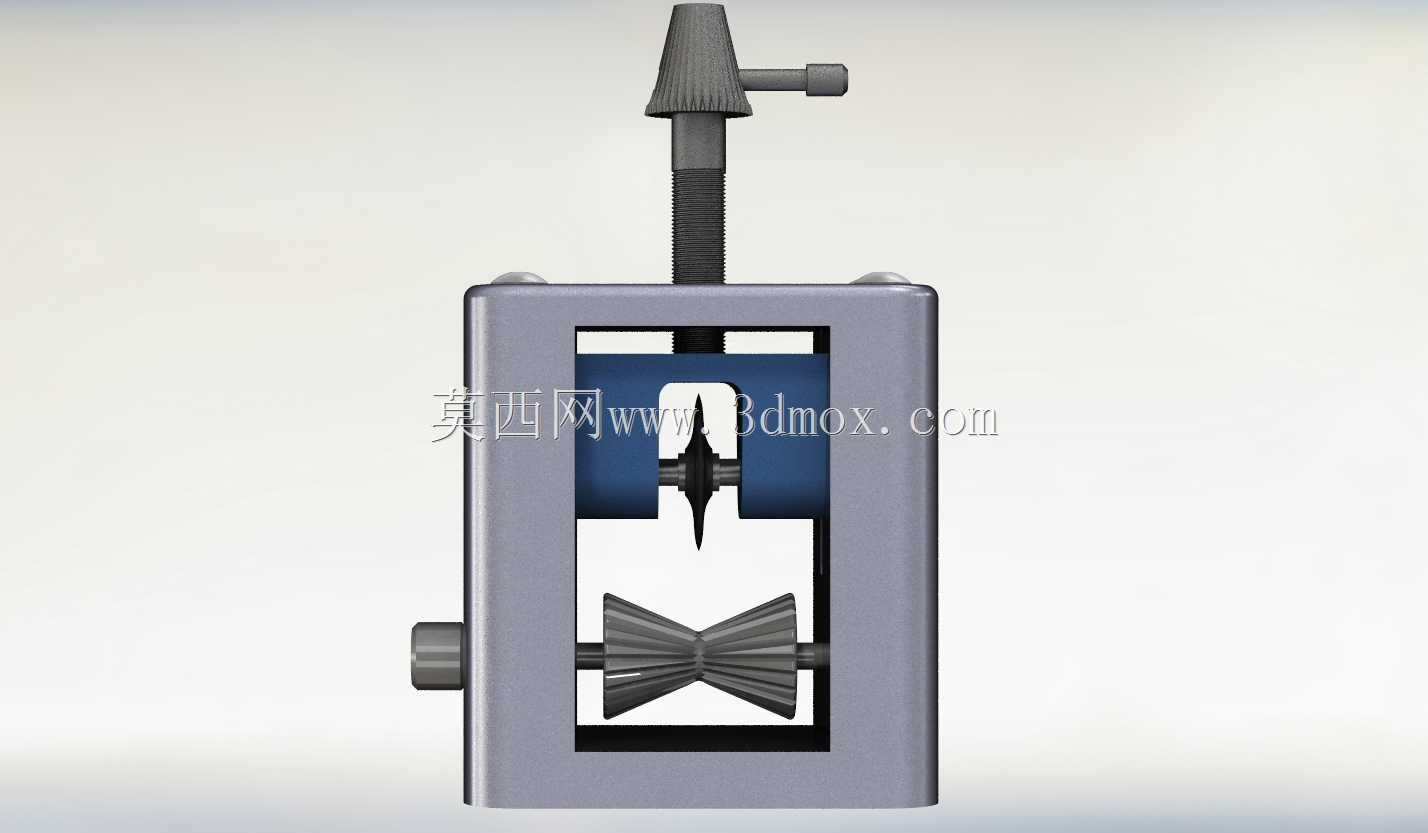

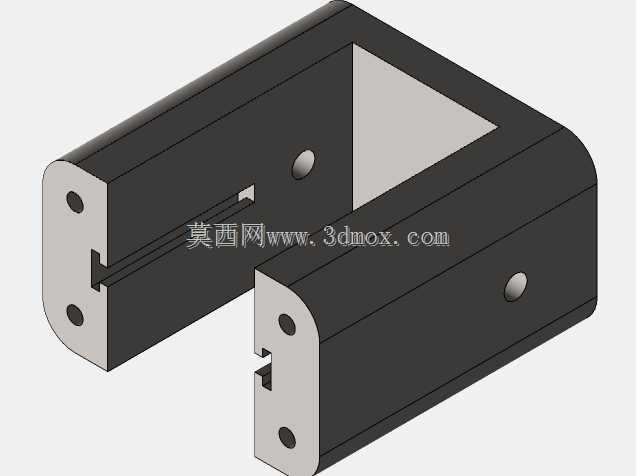

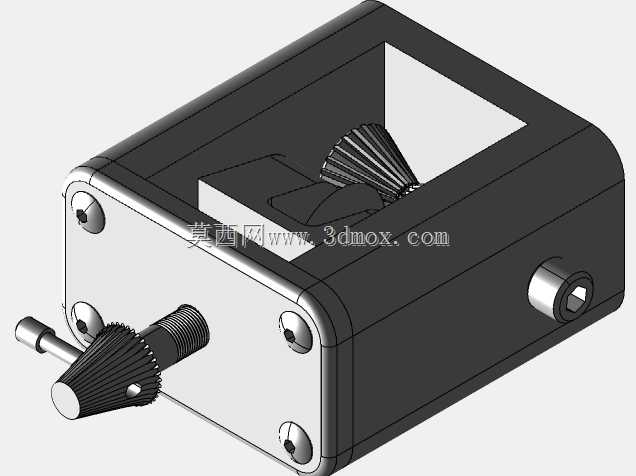

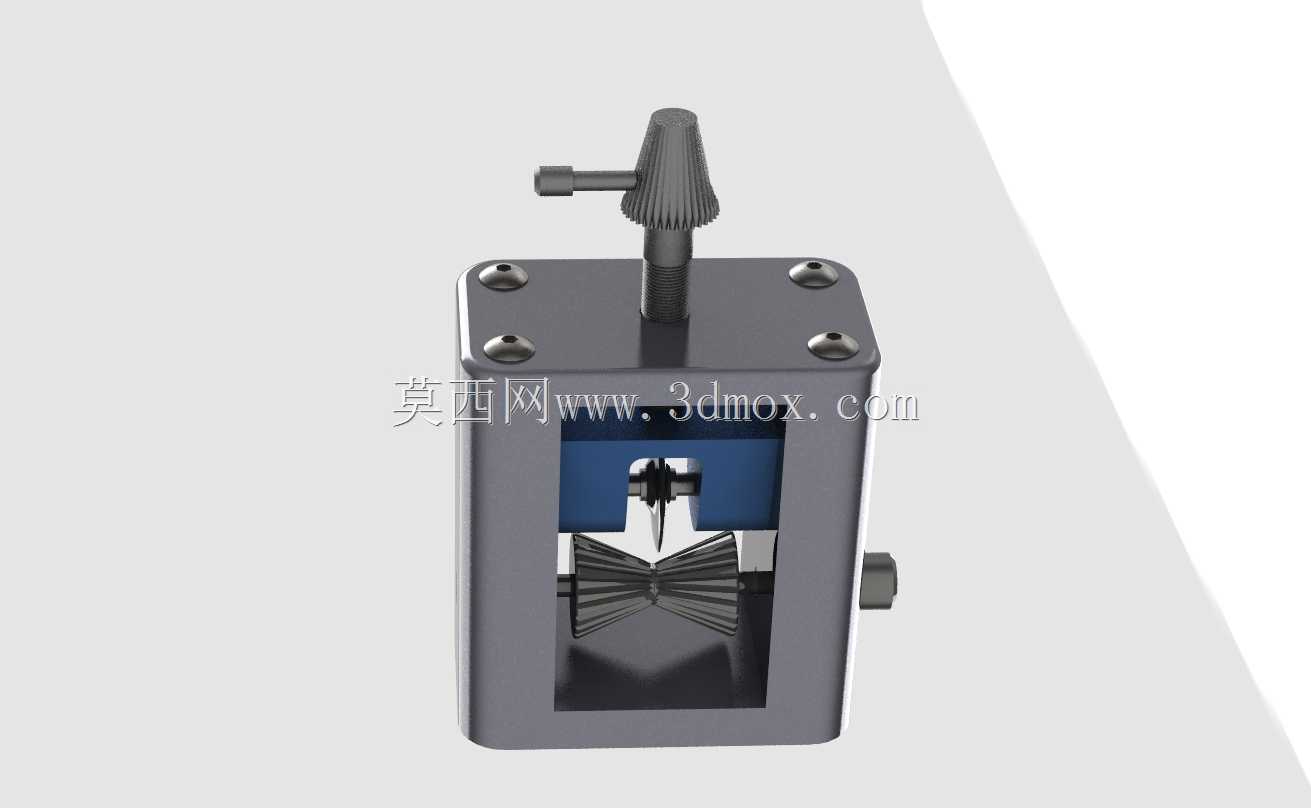

在电气布线施工、线束加工、设备维保等现场作业场景中，经常需要对不同线径的铜芯、铝芯电缆进行定长裁切，传统的斜口钳、断线钳在处理大平方线缆时存在切口歪斜、费力、线芯易被压伤的问题，这款小型台式电缆切割装置正是针对这类作业痛点开发的手动作业工具。从结构设计来看，装置采用方型封闭式金属壳体作为承载主体，壳体四角预留沉头安装孔，可直接固定在工作台面或者便携支架上，整体外轮廓尺寸控制在单手可搬运的范围内，既满足固定工位的稳定作业需求，也适配流动维保场景的便携使用要求。顶部设置的旋钮式进给调节机构，通过带防滑纹路的锥型旋钮配合内部丝杆传动，可精准控制裁切刀头的下行行程，针对不同线径的电缆调整裁切深度，避免刀头过度进给损伤刀刃，也能防止裁切不到位导致的线缆外皮粘连问题。装置中部的裁切工位采用对夹式定位结构，两侧的蓝色定位块可根据电缆外径调整夹持间隙，作业时将电缆从侧部送入工位，定位块自动对中线缆位置，保证裁切断面与线缆轴线垂直，杜绝斜口导致的线芯外露、接线端子压接不牢等后续装配问题。下部的伞型齿轮传动结构，将侧方手轮的旋转力矩转化为裁切动刀的剪切力，相比直压式手动切刀，齿轮传动的增扭效果可大幅降低作业时的手部施力，即便是处理线径较粗的动力电缆，也无需借助外力敲击即可完成平整裁切。设计过程中充分考虑了作业的安全性，所有传动部件均内置在壳体内部，仅保留线缆送入的工位开口和操作旋钮、手轮，避免作业时衣物、手套卷入传动结构的风险，刀头部位设置有限位挡边，防止手部误入裁切区域。安装边界方面，壳体底部为平整安装面，四个安装孔的孔距适配常规工装台的T型槽间距，无需额外制作转接板即可完成固定，侧部的手轮操作空间预留充足，即便佩戴劳保手套操作也不会与壳体发生干涉。在实际使用中，这款装置可覆盖常规弱电布线、低压动力配电场景下绝大多数规格的电缆裁切需求，相比电动切割设备，无需外接电源，不存在断电无法作业的限制，也没有电动工具的碳刷磨损、电机过热等维护问题，适合作为车间装配工位、户外施工班组的常备线缆处理工具。结构上的模块化设计也让易损件更换十分便捷，刀头磨损后仅需拆开顶部盖板即可完成更换，无需整体拆解设备，日常维护仅需定期在齿轮、丝杆传动部位涂抹润滑脂即可长期稳定使用。
