多爪弹簧复位棒料自适应夹持机构

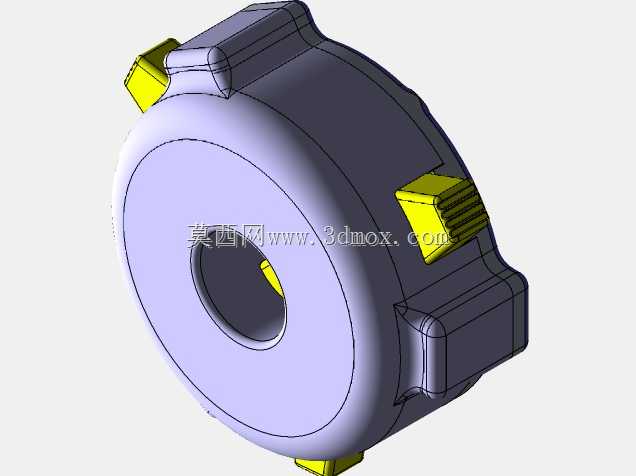

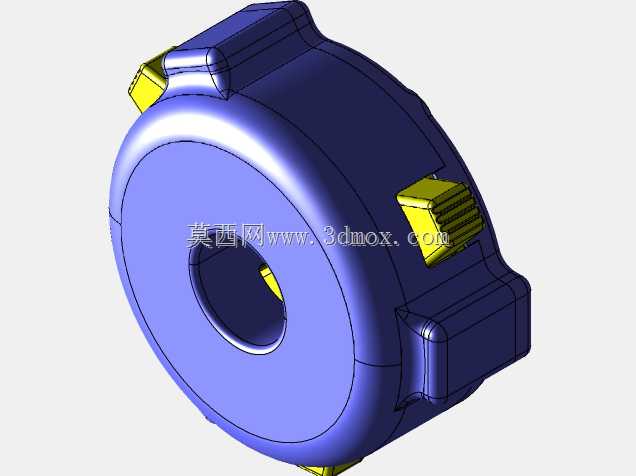

　　该夹持机构主要面向棒材、轴类件在加工、检测、装配及周转工位中的定心夹紧需求，常见于数控车床上下料、自动焊接变位、磨削送进、热处理后转运以及小型装配线的工件定位环节。机构采用环形基体布置多组摆动夹爪，夹爪沿圆周均布，能够在工件进入中心区域后同步收拢，对圆形或近圆形棒料形成径向约束。相比单方向压紧结构，这种多爪接触方式可减小单点夹持力，降低薄壁或精加工表面被压伤的风险，同时在棒料直径存在一定偏差时仍能保持稳定接触。

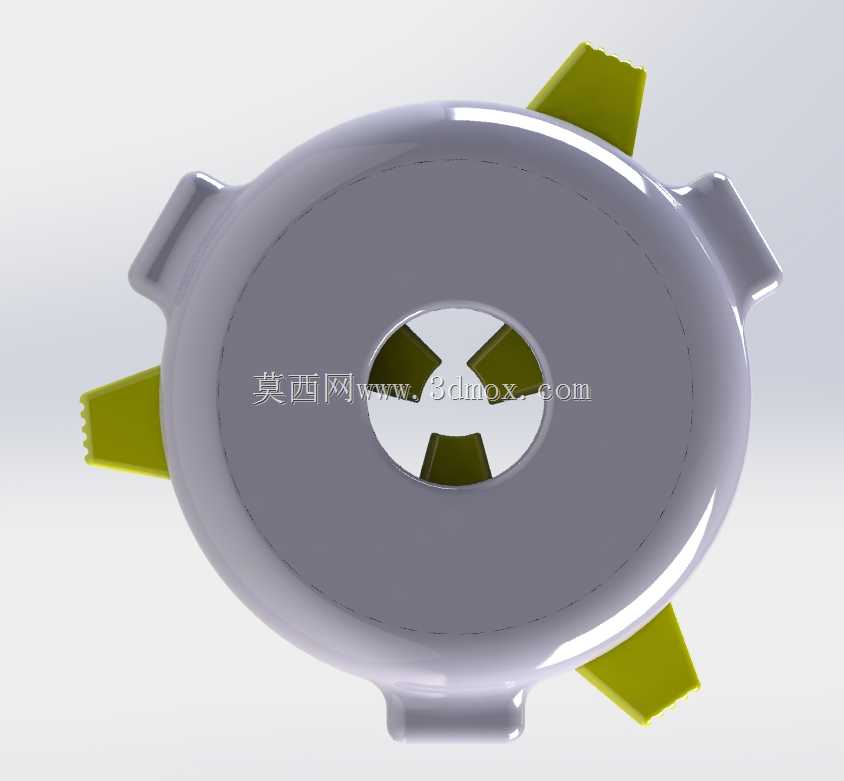

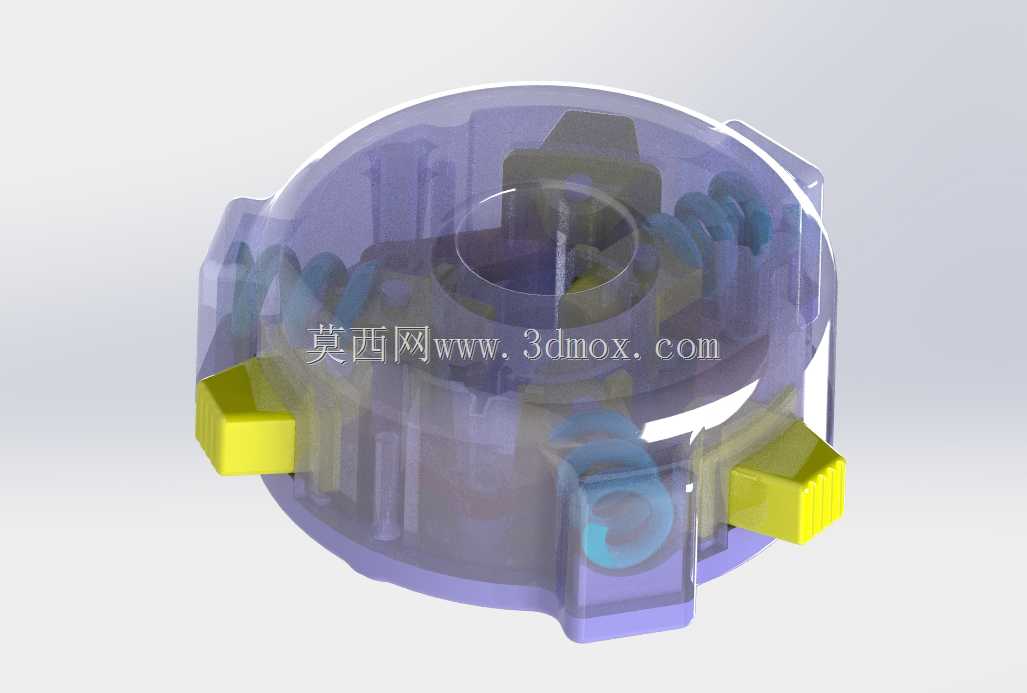

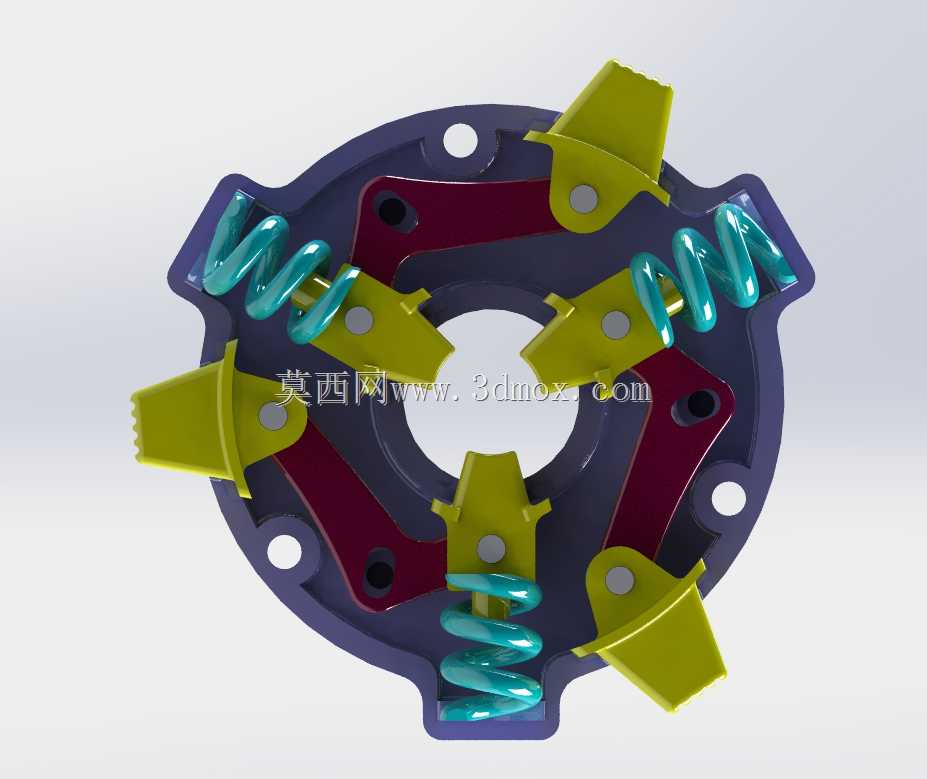

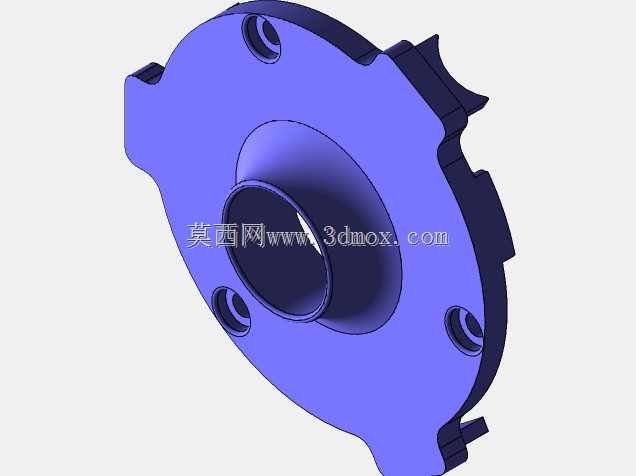

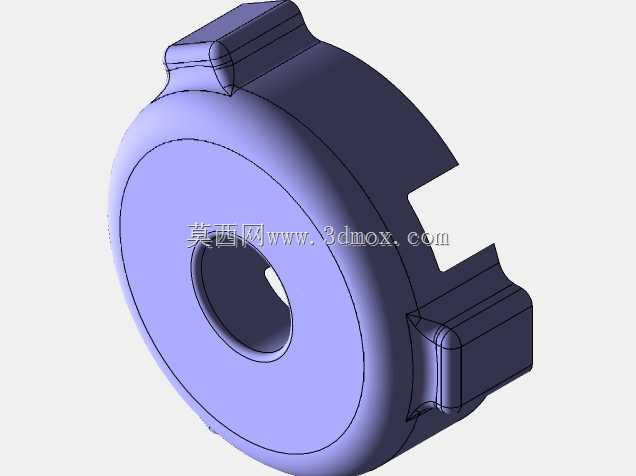

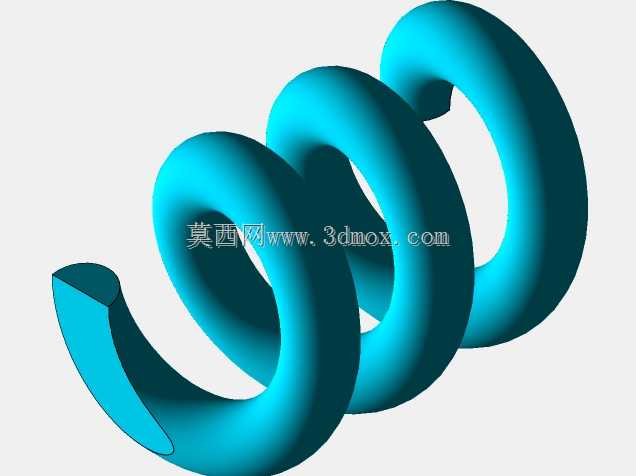

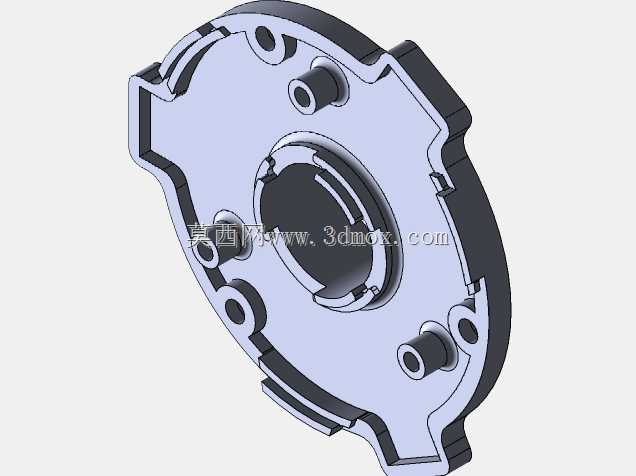

　　基体为盘式承载件，外缘设置安装孔，可直接固定在工作台面、变位机法兰或专用支架上。中心通孔用于棒料穿过，适合长料连续送进，也可作为定位基准孔与导向套配合。夹爪通过铰接点安装在基体上，爪端朝向中心，内侧形成贴合工件外圆的接触区；夹爪背部布置拉伸或扭转弹性元件，图中弹簧沿圆周方向连接相邻运动件，使夹爪在无外力驱动时保持张开或复位趋势。工件推入时，棒料外圆推动爪面绕铰点摆动，弹簧被拉伸或压缩并产生回复力，从而把夹爪压向工件表面，实现自适应夹紧。

　　从功能特性看，该结构不依赖液压或气动回路即可完成基础夹持，结构紧凑、动作直观，适合轻载、频繁开合以及对洁净度有要求的装配场景。若用于切削负荷较大的工位，可在夹爪外侧增加气缸推环、凸轮压盘或锁紧套，通过外圈轴向运动迫使夹爪同步内收，提高夹紧力并形成自锁。弹簧的作用不仅是复位，也能在多爪之间分配接触压力，使不同磨损状态下的夹爪仍能贴紧工件。设计时需要重点校核铰点强度、弹簧行程、爪端接触角以及夹爪张开极限，避免工件送入时发生干涉或夹紧后出现越位松脱。

　　外形边界以圆盘基体为控制基准，安装时应保证基体端面与棒料轴线垂直，外缘螺栓孔与工作台孔位匹配。中心孔直径决定可通过的最大棒料规格，夹爪闭合后的最小内切圆决定最小夹持直径；夹爪张开时，爪尖不得超出基体外部轮廓，以免与周边护罩、送料管或机械手部发生碰撞。弹簧布置在基体平面内，轴向占用空间较小，但在三维建模时应保留弹簧拉伸后的运动包络，检查夹爪从最大张开到最小闭合全过程中弹簧、销轴、压板和基体之间是否存在摩擦。

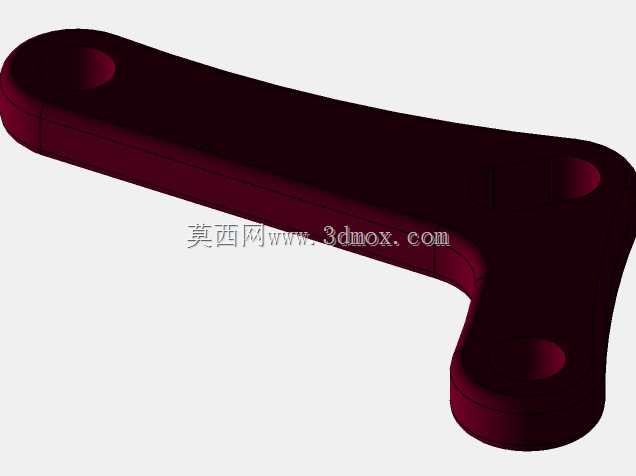

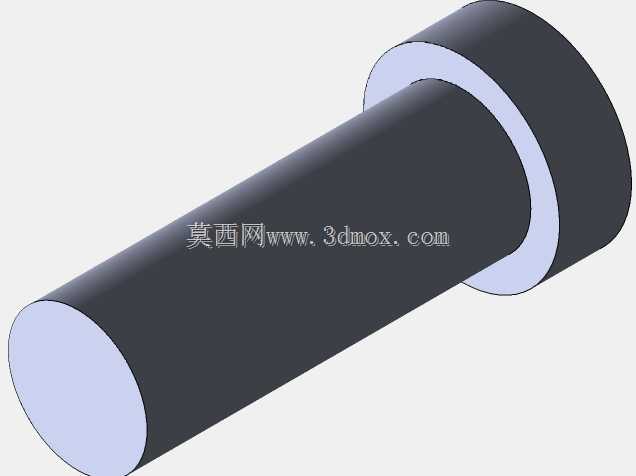

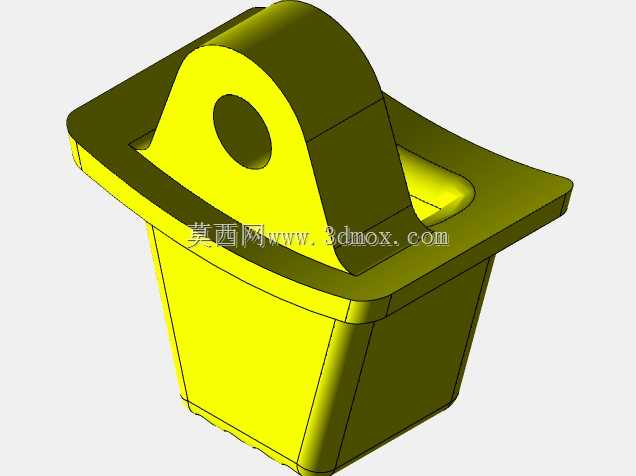

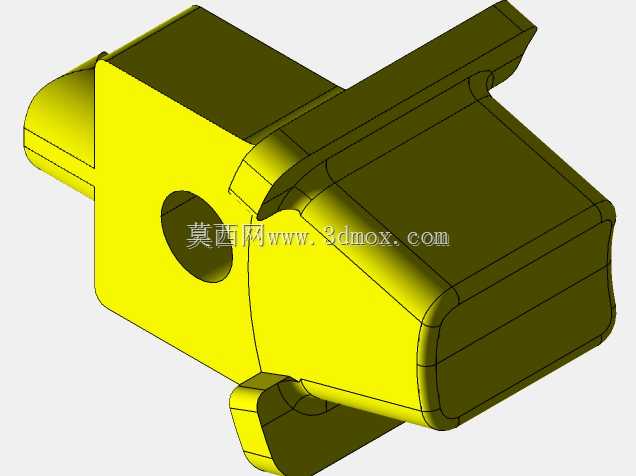

　　建模思路上，可先建立环形基体和中心基准轴，按夹爪数量阵列铰接孔位，再完成单件夹爪的草图与实体。夹爪轮廓应兼顾爪端接触长度、背部弹簧挂点和避让槽位置，接触区可设计成圆弧面或带齿纹面，以适应光棒、毛坯棒料或需要防滑的工件。销轴与孔采用同轴约束，夹爪与基体之间保留转动间隙；弹簧可用螺旋实体或简化示意件表达，并在装配中建立两端挂接关系。通过干涉检查和运动仿真，能够直观看到棒料直径变化时各夹爪的摆角、弹簧伸长量以及夹紧接触点位置。

　　实际选型时，若工件表面精度高，爪端可更换为铜质、尼龙或聚氨酯垫块；若工件较重或切削扭矩大，则应加宽爪面、增大销轴直径，并在基体背面增加定位止口。整体结构把定心、夹紧、复位和安装集成在一个盘式组件内，既便于作为标准工装模块移植到不同设备，也方便维护时单独更换夹爪、弹簧和销轴，适合小批量自动化改造和工装夹具设计参考。
