红牛涂装Windex1200C遥控滑翔机设计

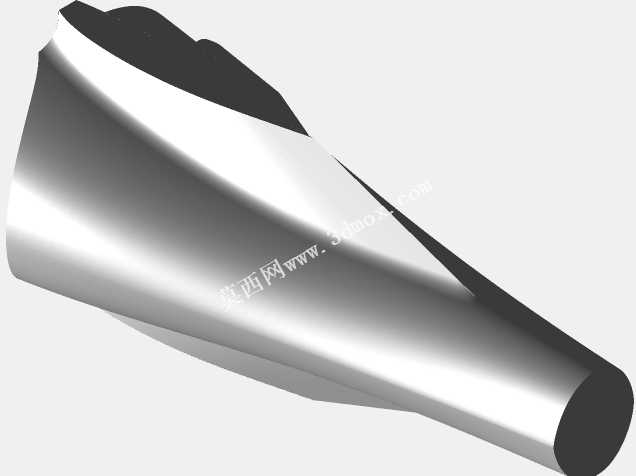

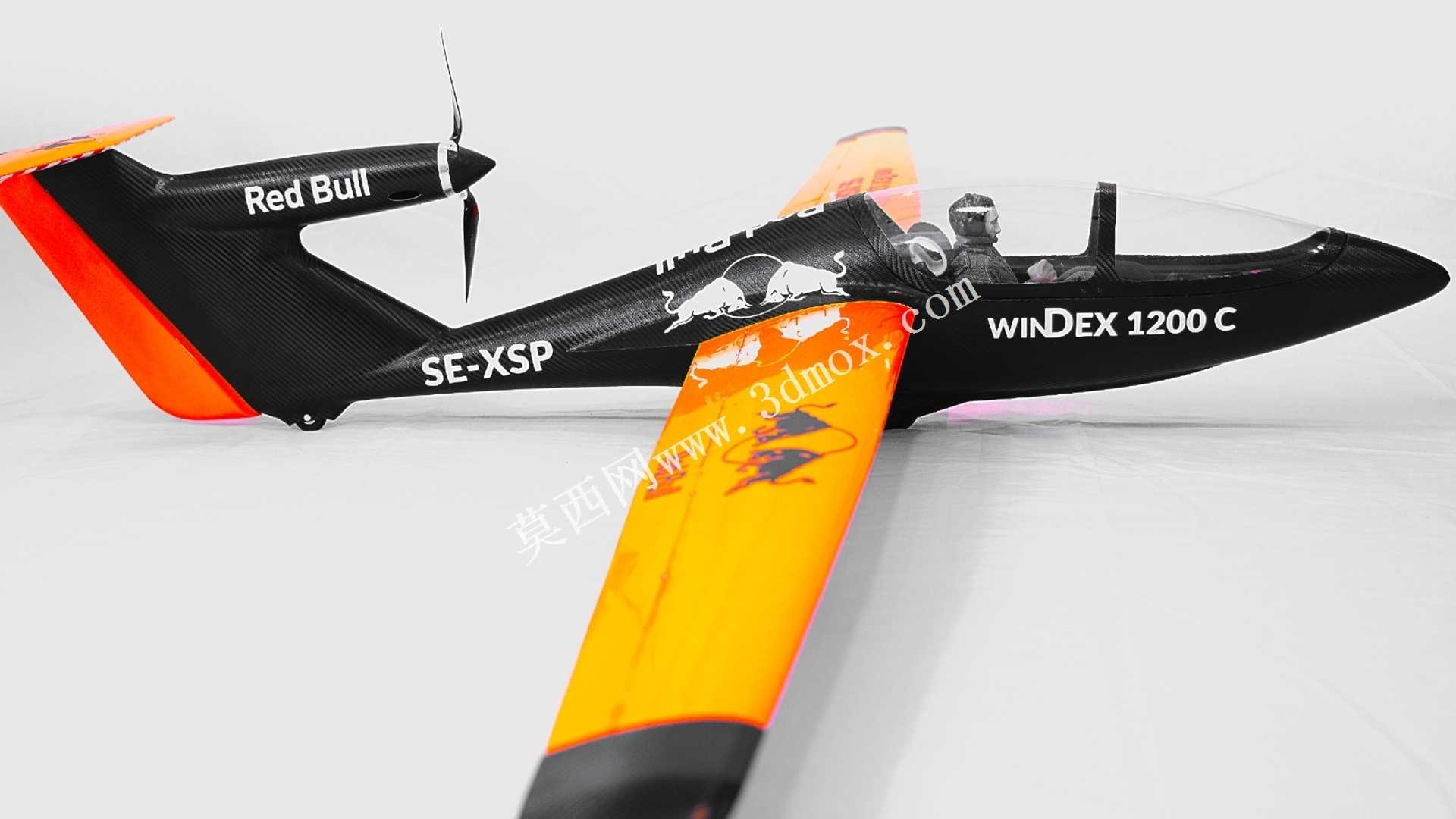

这款遥控滑翔机面向航模运动爱好者与小型航空科普场景设计，可用于户外休闲飞行、航模赛事特技表演、青少年航空科普教学实操等场景，能够满足爱好者对固定翼航模特技飞行、长距离滑翔操控的使用需求，也可作为航空原理教学的具象化实操载体，帮助学习者直观理解固定翼飞行器的气动布局、操控逻辑与飞行原理。整机采用上单翼布局搭配尾推式动力配置，这种布局能够让整机重心落在机翼升力中心的合理区间，大幅提升滑翔阶段的飞行稳定性，同时尾推动力不会干扰机翼前缘的气流走向，能让机翼获得更干净的来流，提升低速滑翔时的升力表现，降低失速风险，适配新手练习与老手特技操控的双重需求。机身主体采用流线型窄体设计，机头部分做了收尖处理，能够有效降低飞行过程中的空气阻力，座舱区域采用透明舱盖设计，既还原了载人轻型滑翔机的真实视觉效果，也可在内部加装微型飞控、摄像头等拓展配件，满足FPV第一视角飞行的改装需求。机翼采用大展弦比设计，翼型选用适配低速飞行的平凸翼型，这种翼型在低雷诺数飞行环境下依然能保持较高的升阻比，让滑翔机在动力关闭后依然能获得较长的滑翔距离，机翼与机身采用快拆式连接结构，方便日常收纳携带与外场快速组装，机翼表面预留了舵机安装位与舵面活动间隙，可直接配套标准微型舵机实现副翼操控，配合尾翼的升降舵、方向舵，完成横滚、俯仰、转向等全套特技飞行动作。尾翼部分采用常规布局的垂直尾翼与水平尾翼，垂尾做了加高处理，提升航向稳定性，避免侧风飞行时出现偏航发散的问题，平尾与垂尾的舵面均做了减重镂空处理，在保证结构强度的前提下降低尾部重量，避免整机重心过度靠后影响飞行稳定性。整机所有零部件均适配桌面级FDM3D打印机的成型尺寸，拆分后的单个零件最大尺寸不超过普通桌面3D打印机的常规打印幅面，打印时无需添加大面积支撑，仅需在起落架、舱盖等小角度悬空位置添加少量易拆除支撑即可，零件之间采用定位卡扣加少量胶水粘接的方式拼接，组装难度低，普通爱好者无需复杂加工工具即可完成整机制作。涂装方面还原了红牛特技飞行器的经典黑橙撞色设计，机身侧面印有对应标识，机翼表面做了图案分区，既提升了飞行时的视觉辨识度，也能让爱好者在地面操控时清晰判断飞行姿态，避免因视线距离过远无法分辨机身朝向引发操控失误。起落架采用后置单轮加前部辅助支撑的布局，能够满足草地、平整铺装路面的滑跑起降需求，也可拆除起落架改为手抛起飞、腹部迫降的方式，适配不同外场的起降条件。整机设计过程中充分考虑了普通爱好者的制作门槛，所有零件的壁厚均设置在1.5-2mm区间，既保证飞行时的结构抗冲击能力，也能尽可能降低整机重量，提升飞行续航时间与滑翔性能，动力安装位适配常规22系列外转子无刷电机，配套相应的电调与锂电池即可获得充足的动力储备，完成筋斗、横滚、倒飞等特技动作。
