小型立式三轴数控铣床结构设计

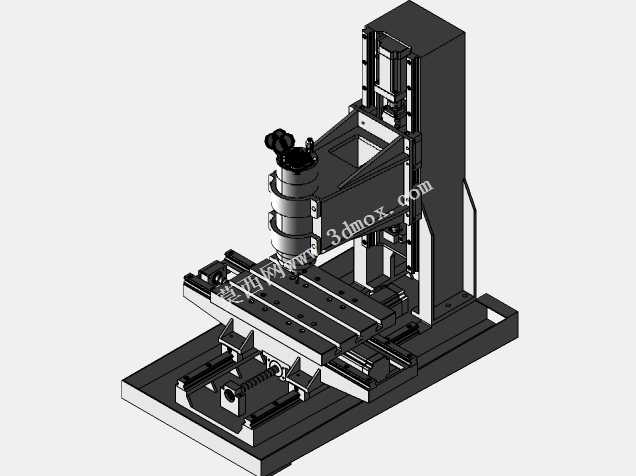

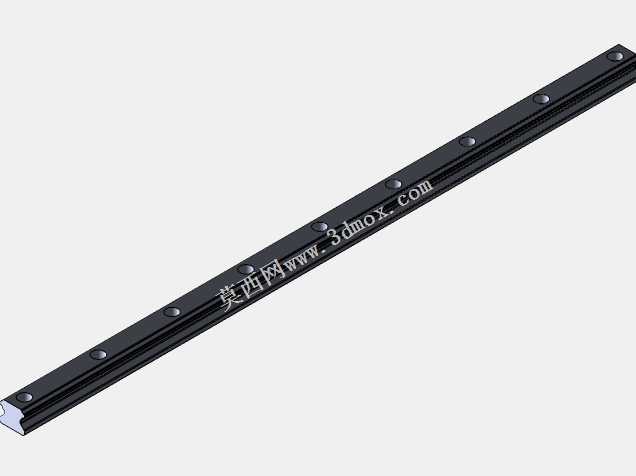

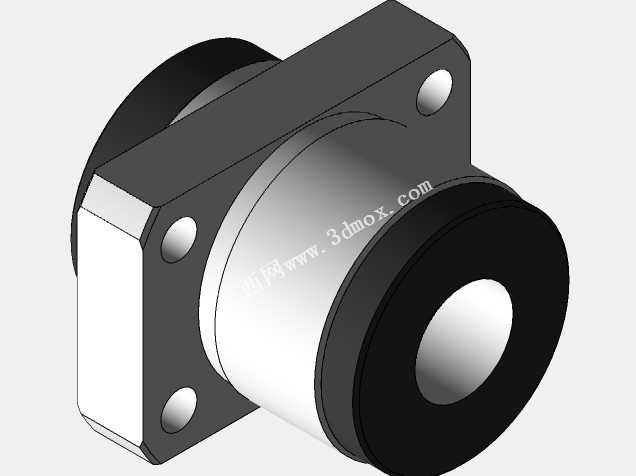

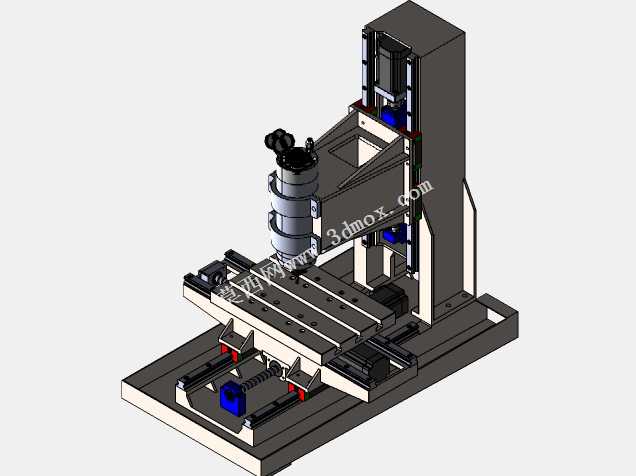

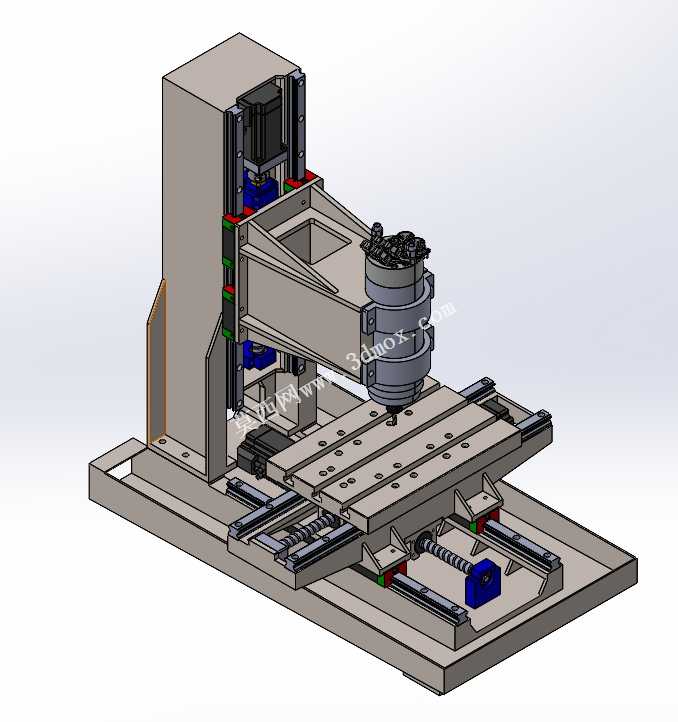

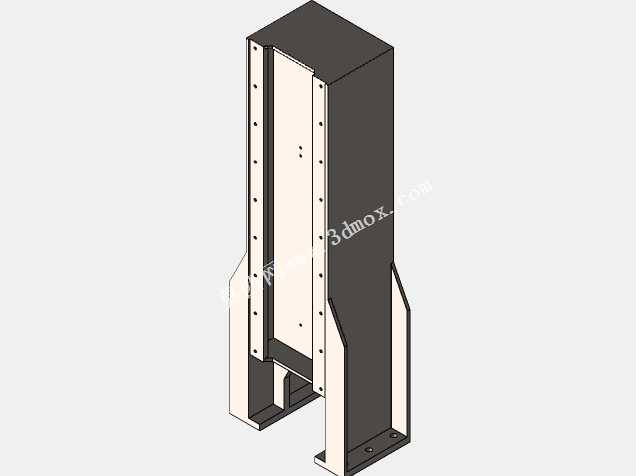

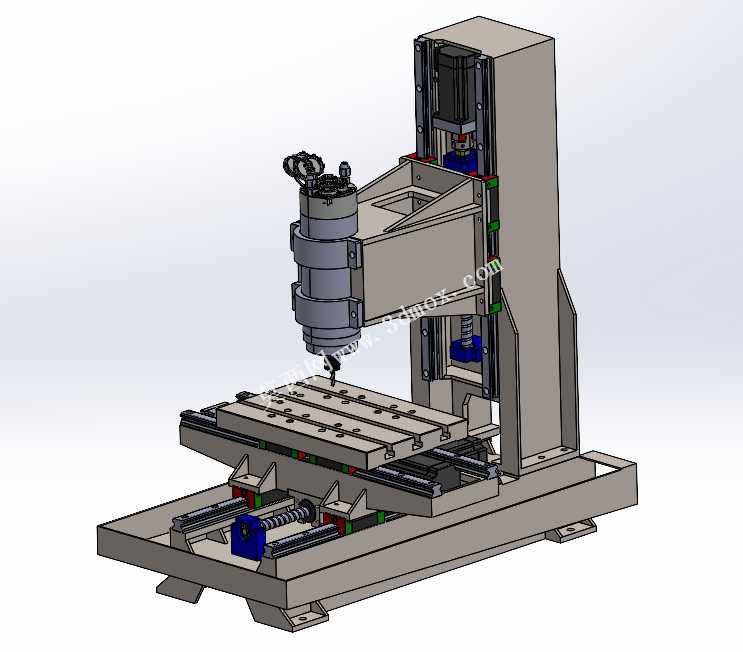

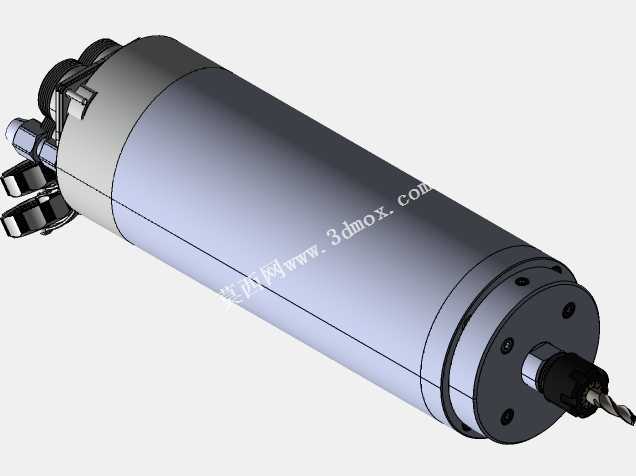

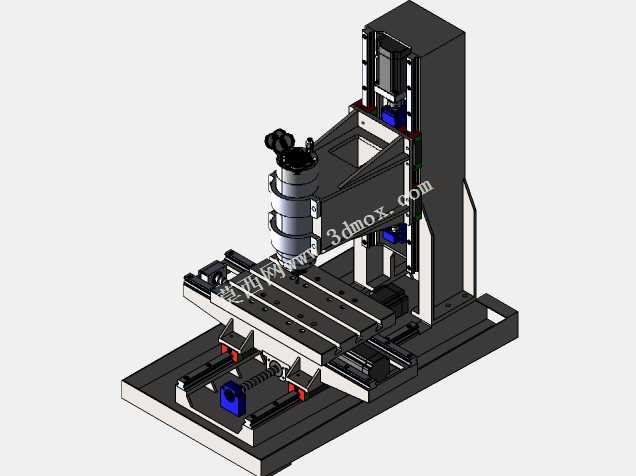

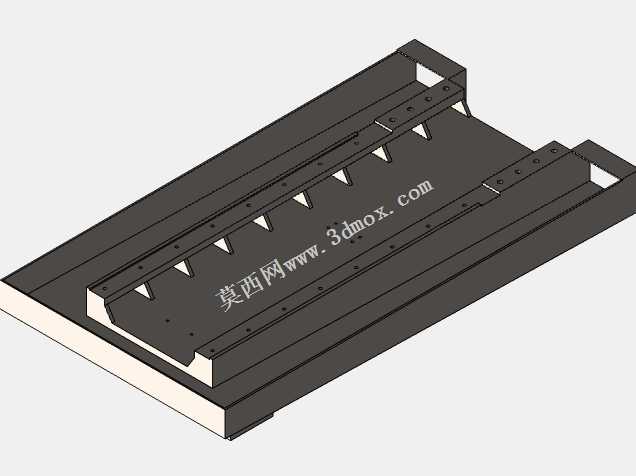

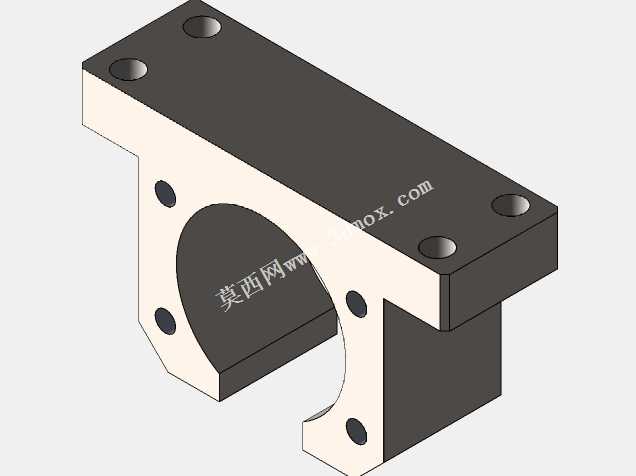

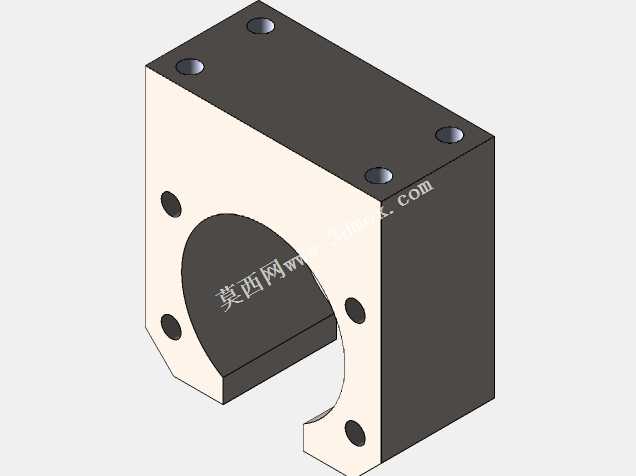

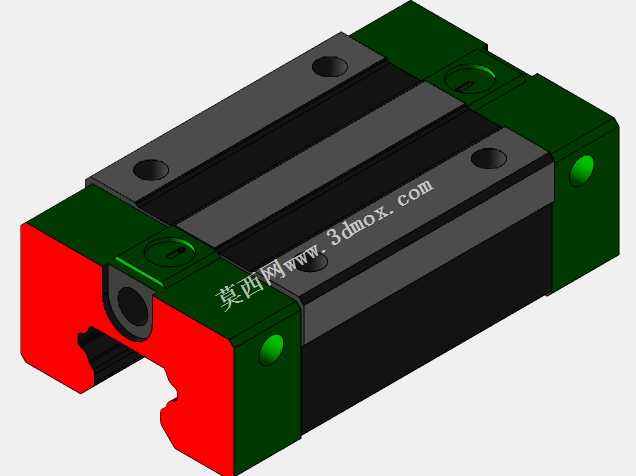

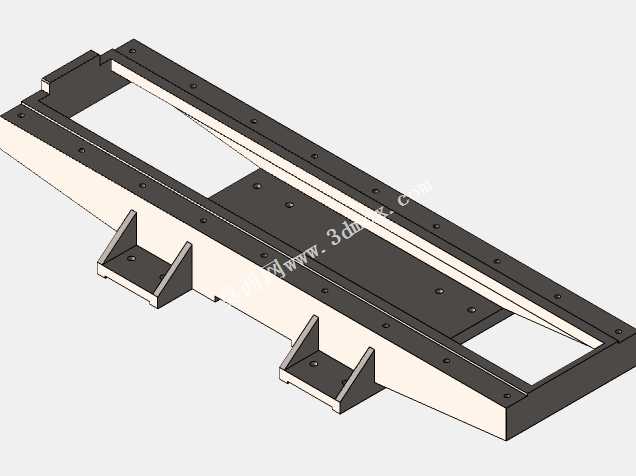

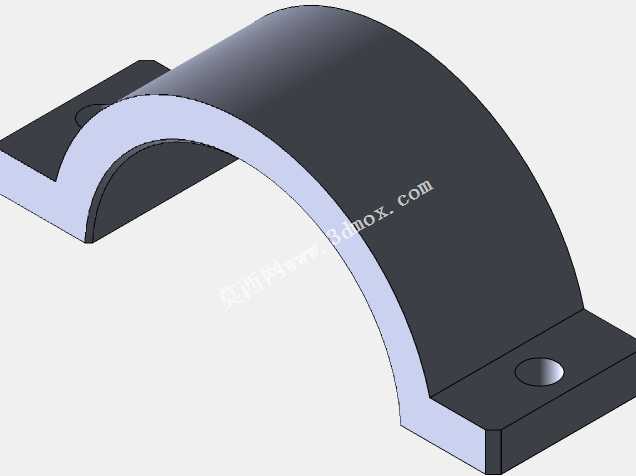

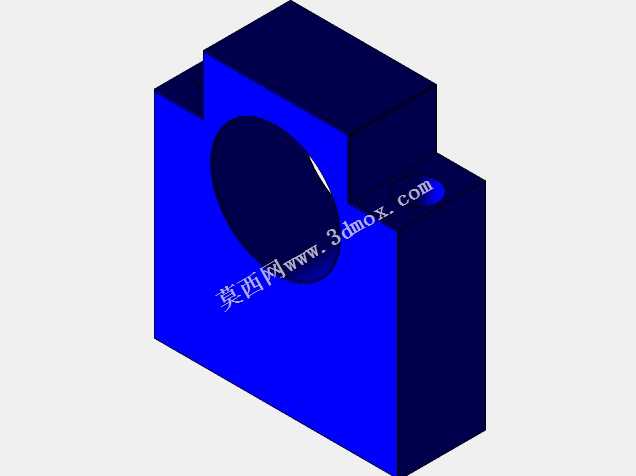

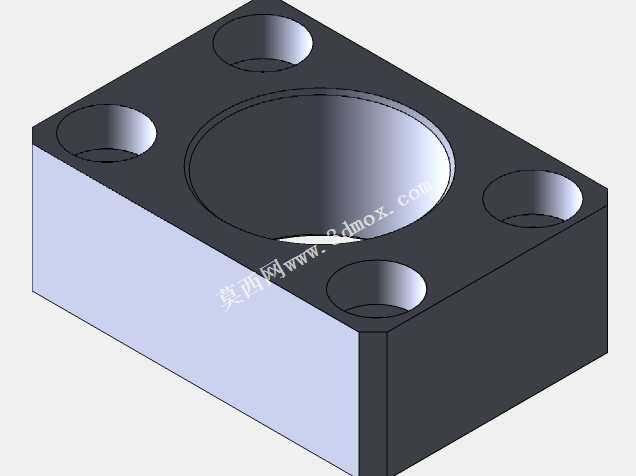

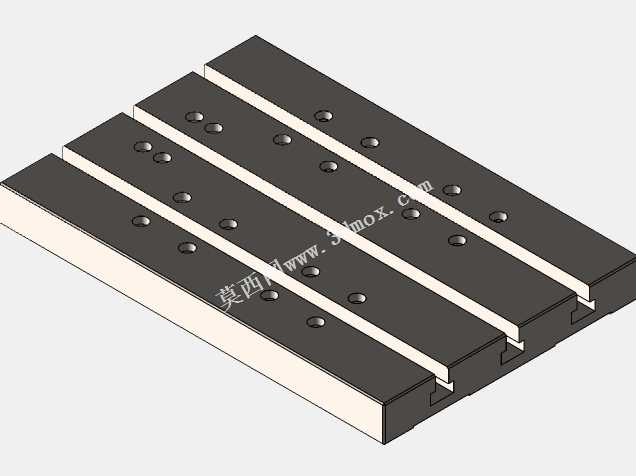

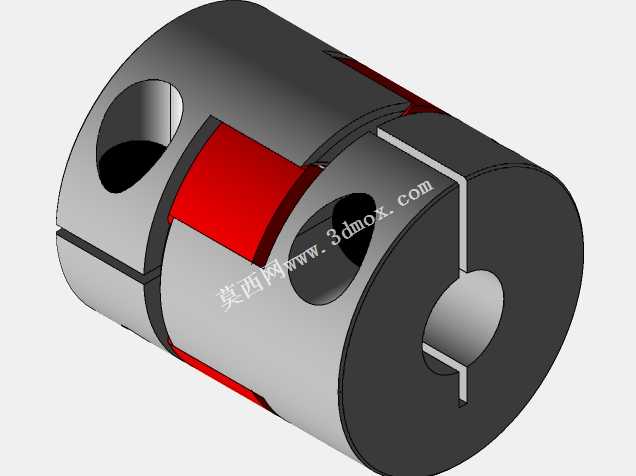

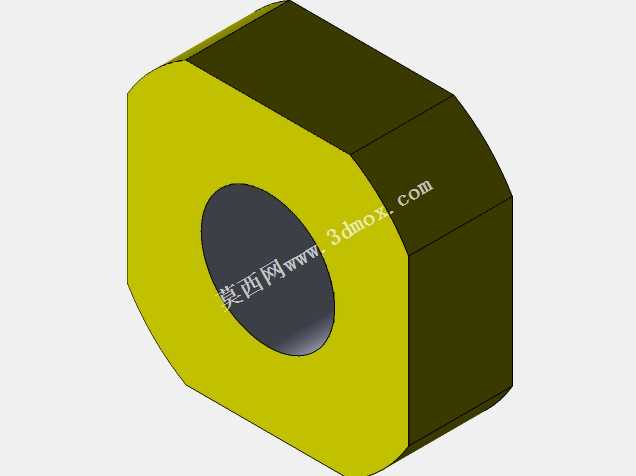

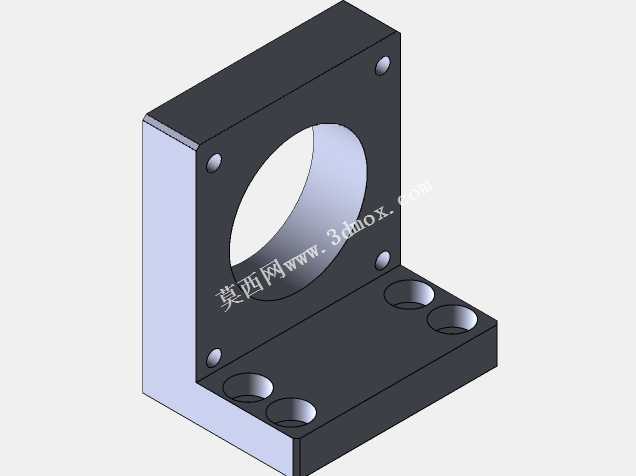

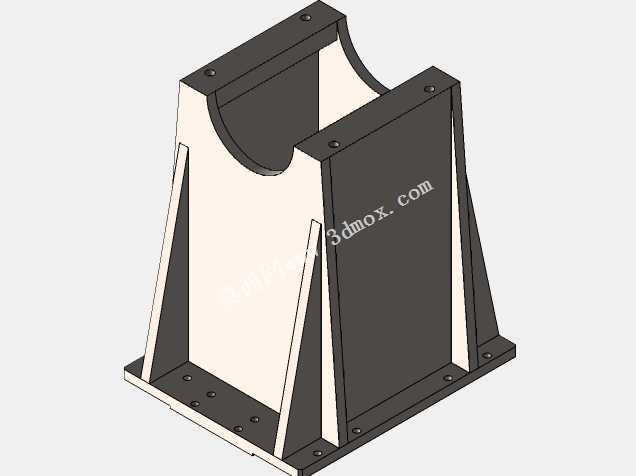

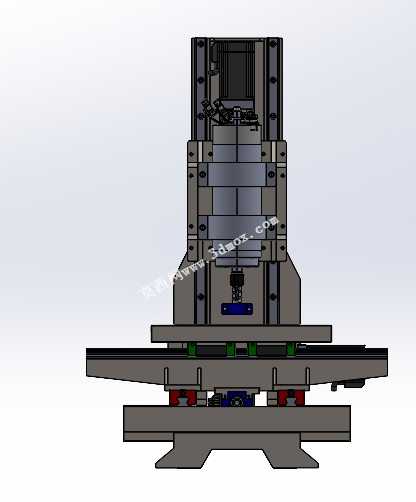

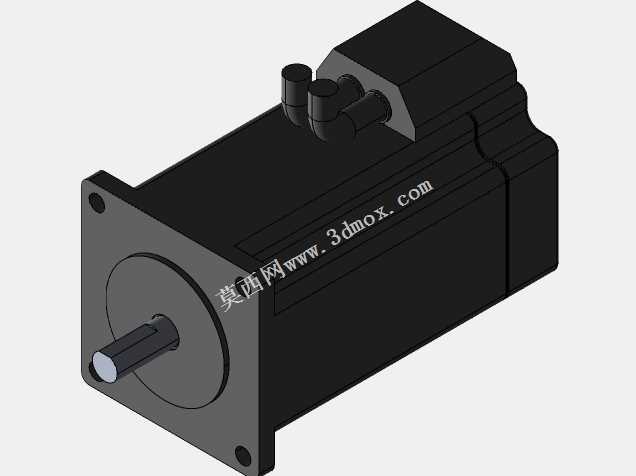

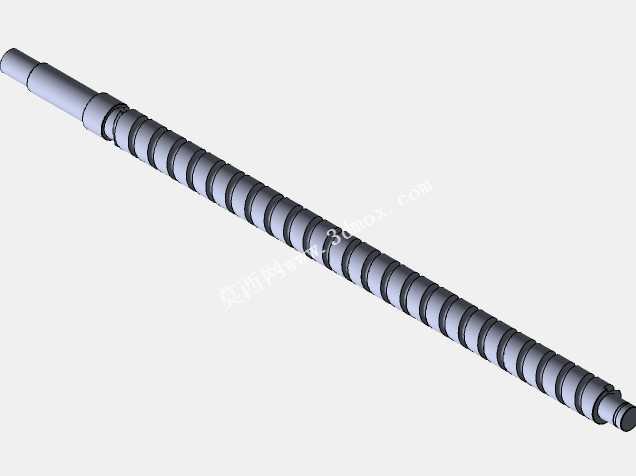

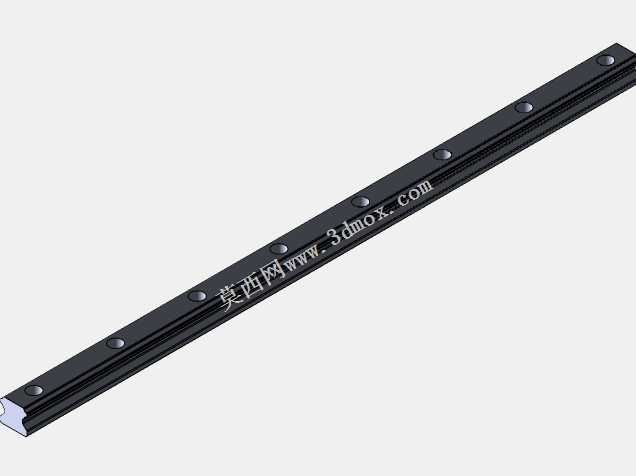

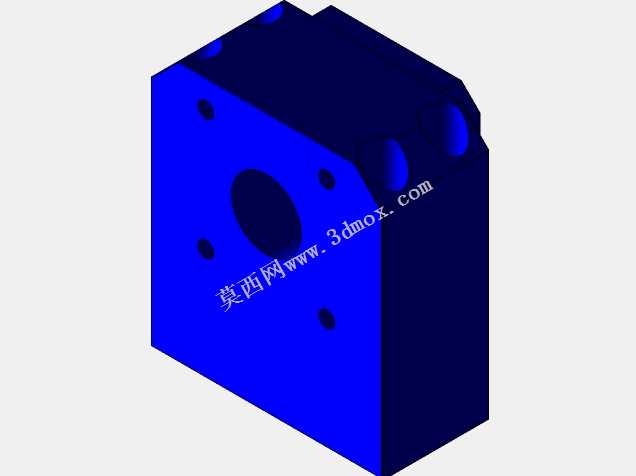

这款小型立式数控加工设备，主要面向小尺寸精密零件的加工场景，适配小型五金零件加工、教学实训打样、个人工坊定制加工、科研院所小批量试样加工等多元场景，能够完成铣削、钻孔、镗孔、攻丝等常规机加工工序，针对铝件、铜件、工程塑料等易切削材料可实现高精度加工，也可适配小进给参数完成软钢材料的轻负荷切削作业。设备采用定梁式立式龙门结构布局，主轴单元垂直布置在立柱侧方的滑鞍上，十字滑台布置在床身底座上方，整体结构紧凑占地空间小，无需大型设备的专用地基，普通平整的车间地面即可完成安装固定，整机安装边界控制在小尺寸范围内，可适配小型车间、实训教室甚至个人工作室的空间摆放需求。设计过程中优先考虑结构刚性与运动精度的平衡，床身底座采用整体式铸铁结构设计，内部布置合理的加强筋结构，有效吸收切削过程中的振动，保证加工过程的稳定性；三个直线运动轴均采用线性导轨搭配滚珠丝杠的传动组合，导轨副预紧后消除运动间隙，丝杠端搭配支撑轴承座保证传动刚性，可实现平稳的低速进给与精准的位置定位，满足精密加工的运动精度要求。主轴单元采用高速精密主轴搭配主轴电机的组合，可通过编程控制转速适配不同刀具的切削参数要求，主轴端面到工作台面的行程范围覆盖常规小型零件的加工高度需求，X、Y轴的十字滑台行程可适配多数小尺寸工装夹具与零件的装夹范围，工作台面采用T型槽设计，可通过压板、螺栓快速装夹平口钳、分度头或者专用工装夹具，灵活适配不同形状零件的装夹需求。整体结构设计充分考虑日常维护的便捷性，传动部件的润滑点、电气接线端都预留了充足的操作空间，设备外侧可适配安装全封闭或者半封闭的防护外罩，阻挡切削液与切屑飞溅，适配不同场景的安全防护要求，整机在保证加工性能的前提下尽可能压缩外形尺寸，兼顾了小空间使用的灵活性与常规数控加工的精度、刚性要求，是小型加工场景下高性价比的机加工设备方案。
