小型龙门式数控雕刻铣削加工设备结构

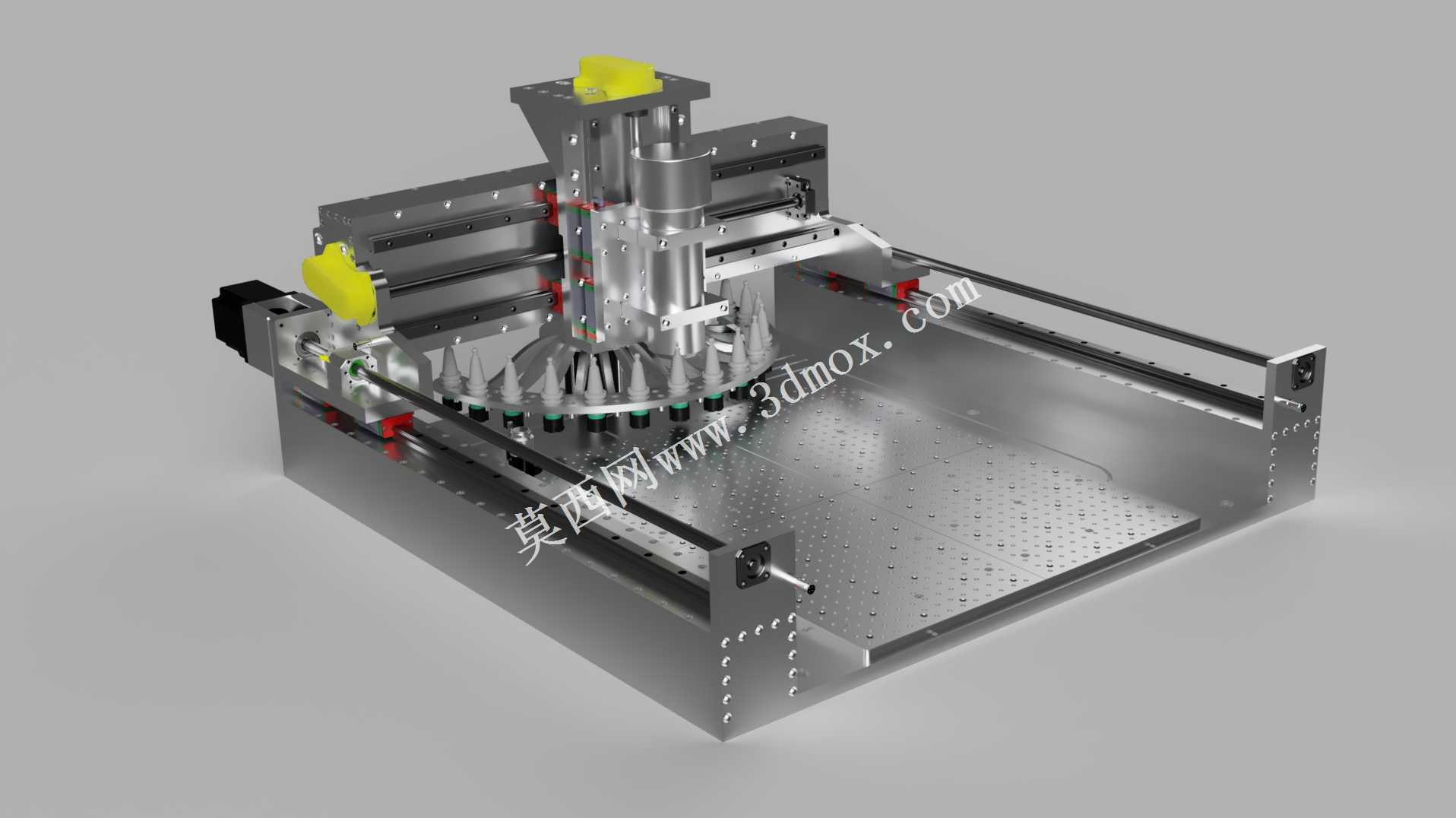

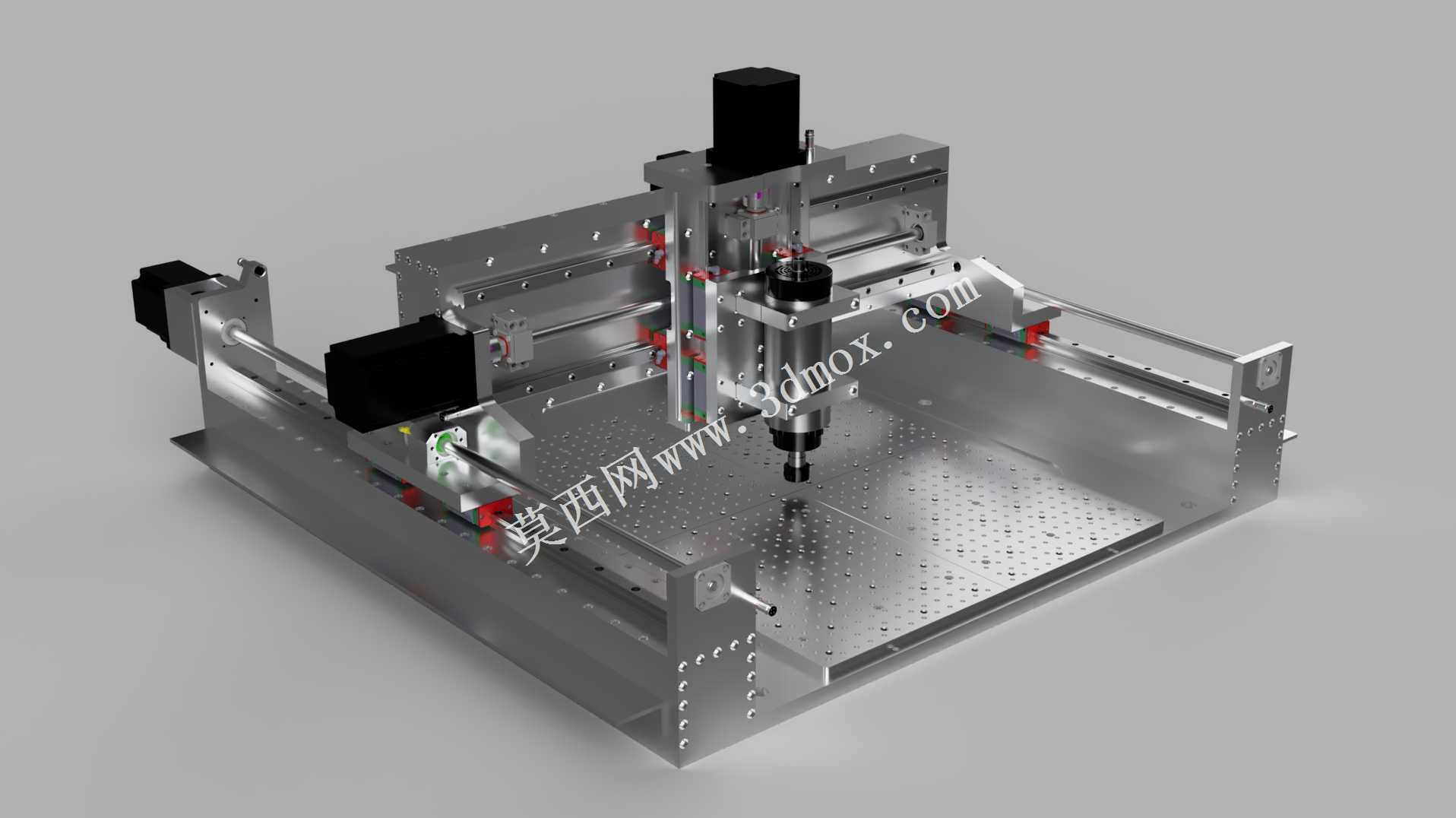

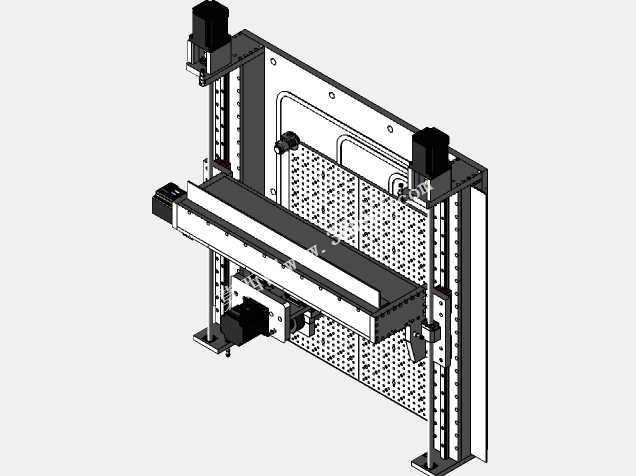

这款龙门式数控加工设备主要面向小型加工工坊、个人DIY加工场景以及教学实训场景使用，可适配软金属、工程塑料、木材、亚克力等多种材质的平面铣削、雕刻、钻孔加工需求，能够满足小批量定制零件加工、文创产品雕刻、教学演示操作等多元使用需求，相比大型工业级数控设备，它的占地空间更小，部署灵活，不需要专门的大型工业厂房基础，普通的工作室工作台面即可完成安装固定。设备整体采用龙门动梁式结构设计，加工台面为带密集孔阵的真空吸附平台，共设置四个独立分区的真空吸附腔，可根据待加工工件的尺寸大小，选择性开启对应区域的真空吸附功能，既可以固定大尺寸整板工件，也能稳固装夹小型异形工件，相比传统的压板装夹方式，真空吸附不会遮挡加工路径，也不会对工件表面造成装夹压痕，尤其适合薄板类工件的加工固定，同时也预留了T型槽安装位，可搭配专用夹具完成不规则重型工件的装夹。传动部分采用精密滚珠丝杠搭配线性导轨的组合，X、Y、Z三个进给轴均配置了对应的行程限位传感器，其中Z轴还额外设置了刀具长度测量传感器，可自动完成对刀操作，降低人工对刀的误差与操作难度，设备的理论进给分辨率可达微米级，能够保障加工过程中的进给精度与重复定位精度，主轴采用高速电主轴结构，可适配不同直径的铣刀、雕刻刀，满足不同切削工艺的转速需求。设计过程中充分考虑了结构的改装拓展性，主轴安装座采用标准接口设计，用户可根据自身加工需求更换不同功率的主轴，或是加装激光雕刻头、点胶头等功能组件；线缆采用拖链规整排布，避免进给过程中出现线缆磨损、拉扯的问题，Z轴支持手动微调操作，方便用户在调试阶段快速调整主轴初始位置。设备的有效加工行程适配常规小型工件的加工尺寸，整体机架采用加厚铝合金板材与型材拼接组装，兼顾了结构刚性与整体重量，既能够抵抗加工过程中产生的切削振动，保障加工面的光洁度，也方便用户进行拆解转运，安装时只需要调整好导轨的平行度与丝杠的同轴度，即可完成设备的组装调试，不需要复杂的二次浇筑基础，能够快速投入加工使用。
