多关节联动夹持式机械臂结构设计

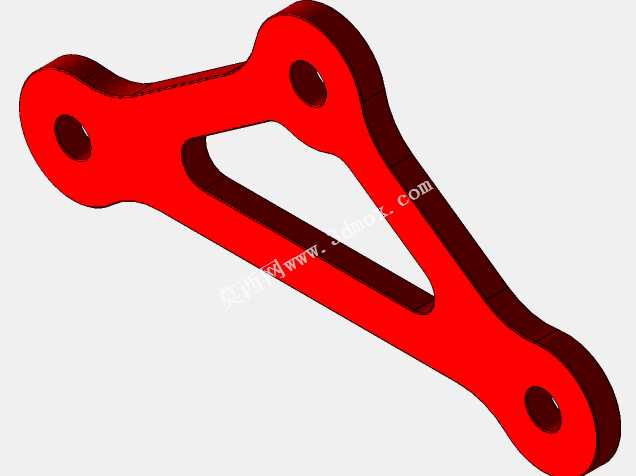

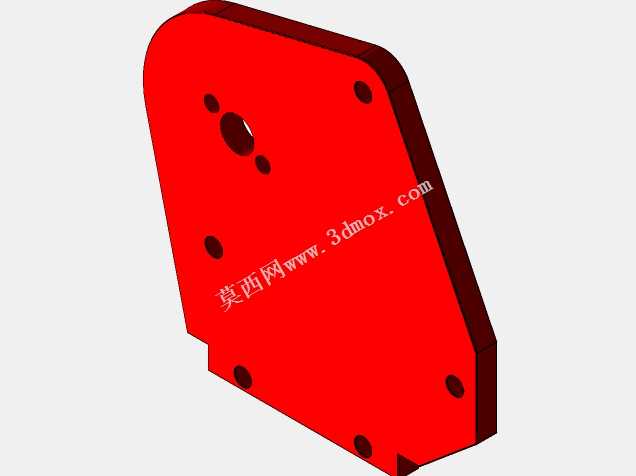

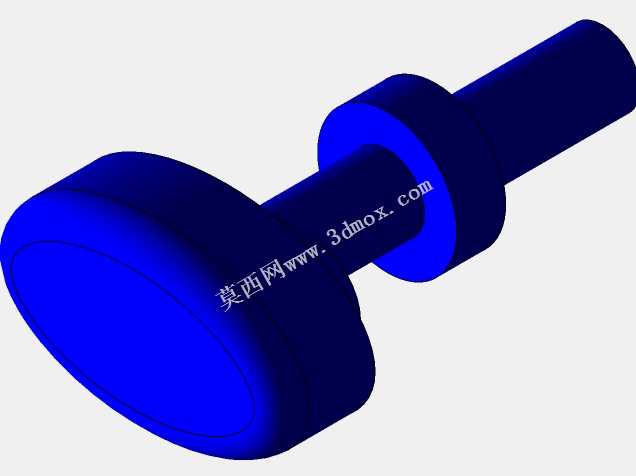

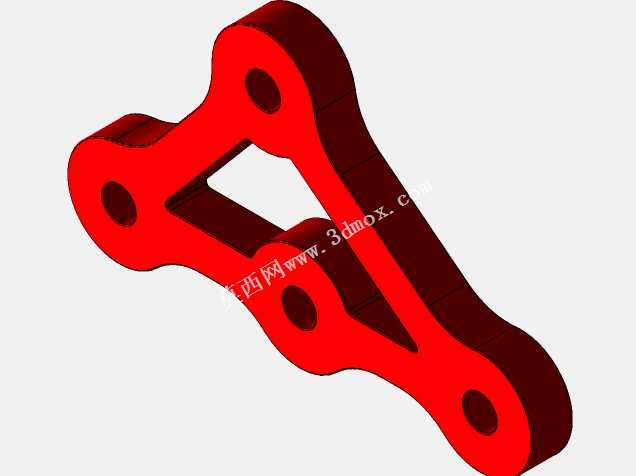

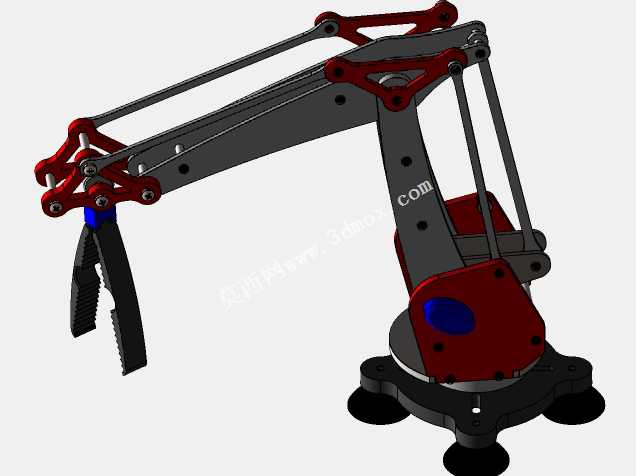

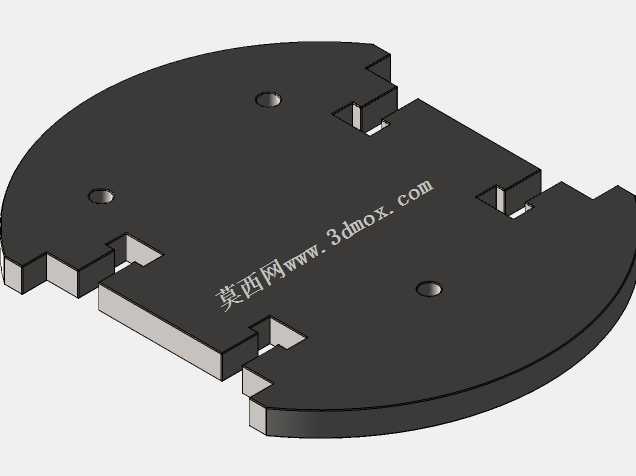

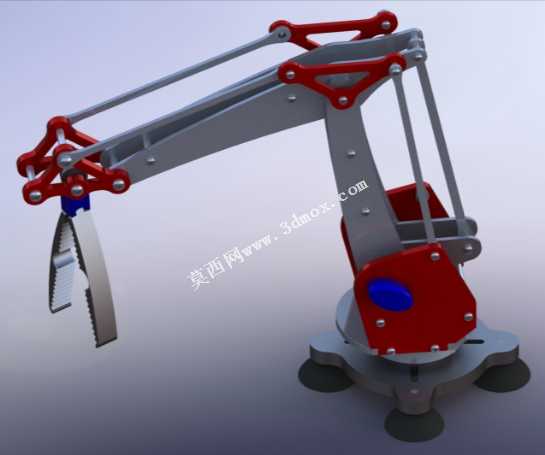

这款多关节夹持式机械臂主要面向轻型工业搬运、教学实训演示、小型工件分拣等场景，在3C电子零部件上下料、实验室样本转运、轻工产品包装辅助工位都能适配使用，可替代人工完成重复性的抓取、移位、定点放置动作，降低重复劳作带来的人工损耗，也能在狭小作业空间内完成人手不便伸入的精准操作。设备末端采用带锯齿防滑结构的夹爪，夹持接触面做了齿形防滑处理，抓取不同材质的小型工件时都能提供足够摩擦力，避免工件移位脱落；臂身采用多组平行四边形联动连杆结构，驱动端动作时可带动臂节同步完成俯仰伸展，无需为每个臂节单独配置复杂的驱动链路，既简化了传动结构，也能保证臂身动作的同步性与运行平稳性，底座采用带吸盘支撑的固定式安装结构，底部三个真空吸盘可直接吸附在平整工作台面，无需额外打孔固定，安装边界灵活，适配不同的桌面作业场景。设计过程中优先考虑了结构的易加工性与装配便捷性，臂身主体采用板材拼接式结构，各铰接点采用标准销轴连接，零部件加工精度要求适中，普通机加工设备即可完成全部零件制作，后期维护更换易损件也十分方便；臂身的运动行程经过合理规划，伸展状态下可覆盖半径600毫米左右的作业范围，收缩状态下整体占地直径不超过300毫米，不会占用过多工作台面空间，底座内置驱动安装位，可容纳舵机或小型伺服驱动组件，走线可沿臂身内侧的连杆间隙排布，避免运动过程中管线剐蹭磨损。整体结构的受力经过优化，大臂与小臂的连接节点做了加强筋处理，承载状态下臂身形变量控制在合理范围内，额定负载下可稳定完成全行程动作，夹爪的开合行程可适配直径20毫米到80毫米的规则或异形工件，针对不同形状的被抓取物，也可快速更换末端夹爪配件，拓展不同的作业功能。
