适配安川GP50的挡风玻璃搬运吸盘夹持装置

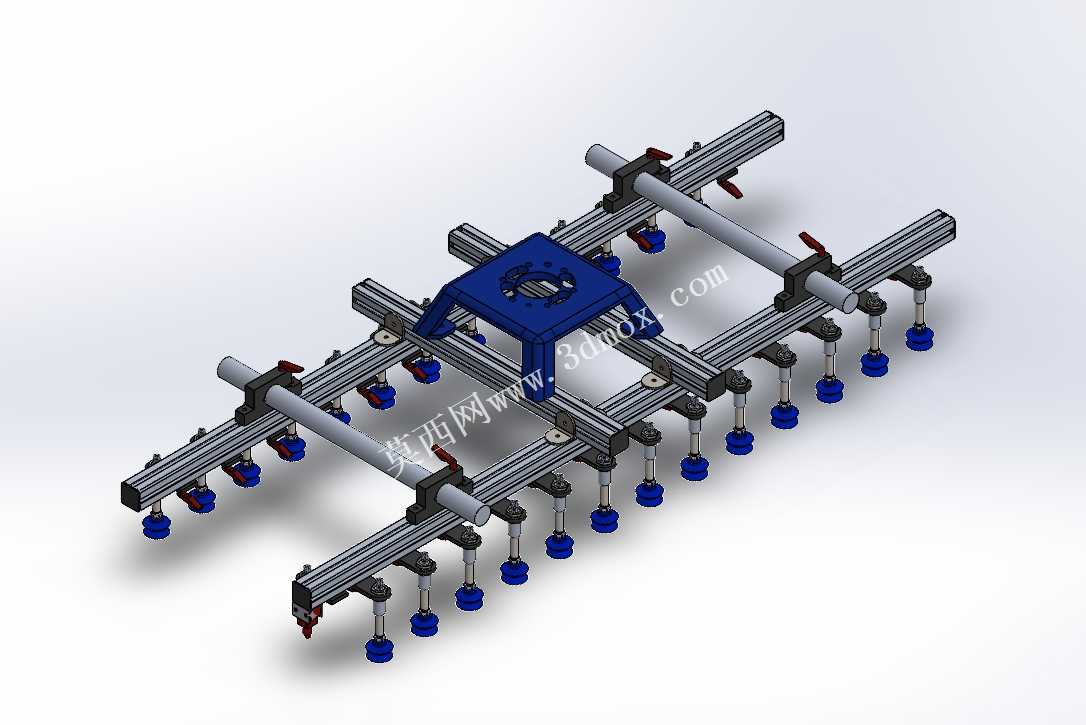

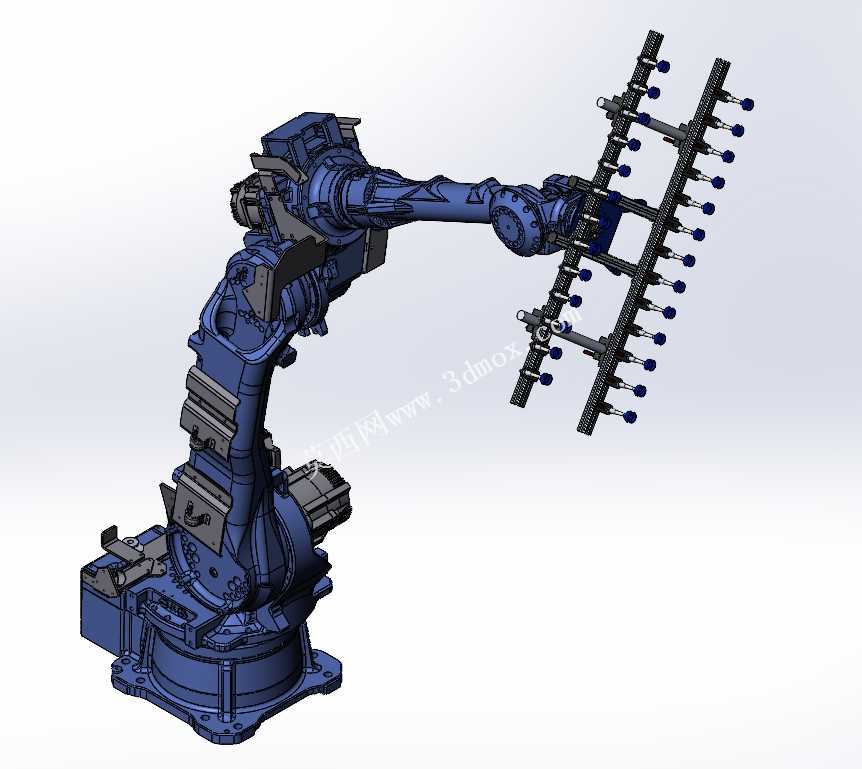

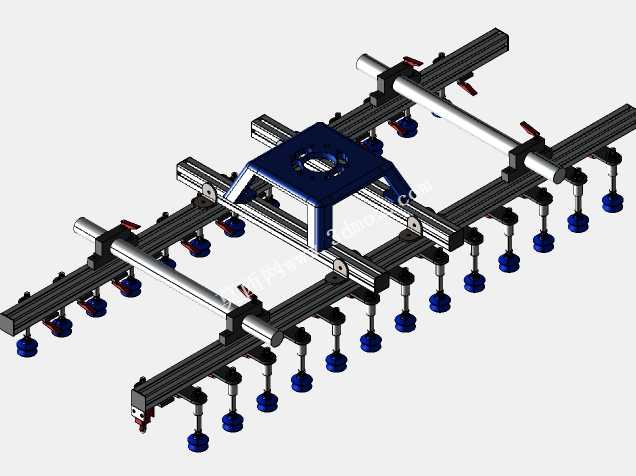

在汽车整车制造的挡风玻璃装配工序中，玻璃这类大尺寸、易刮花、脆性高的工件搬运一直是产线自动化升级的关键难点，传统人工搬运不仅效率低下，还容易因受力不均导致玻璃边角崩裂、表面划伤，造成物料损耗，而这款适配安川GP50机器人的吸盘夹持装置，正是针对挡风玻璃行业的作业需求开发的专用末端执行机构，能够完美匹配机器人的负载与运动参数，完成玻璃从上料台到车身安装位的平稳转运、精准对位作业。整套夹持装置采用模块化铝型材搭建主体框架，多根平行排布的工业铝型材作为承载主梁，搭配横向贯穿的光轴实现吸盘安装位的灵活可调，能够适配不同弧度、不同尺寸规格的汽车挡风玻璃，无需整体更换工装，仅需调整对应吸盘在型材槽内的固定位置，即可快速切换生产车型的适配状态，大幅缩短产线换型的调试周期。装置上均匀排布的多组真空吸盘采用耐磨损的丁腈橡胶材质，吸盘接触面做了特殊的弧度适配设计，接触玻璃时能够形成均匀的密封腔，避免局部吸力过大造成玻璃应力集中，同时每组吸盘都配有独立的缓冲支杆，在接触玻璃表面时能够自适应贴合玻璃的曲面弧度，补偿机器人运动过程中的位置偏差，保证所有吸盘都能可靠接触工件，不会出现局部漏气导致吸力不足的问题。框架上设置的快拆式锁紧手柄，能够在调整吸盘位置、光轴跨度时快速锁止固定，无需额外工具即可完成参数调整，日常维护十分便捷。装置中心的机器人连接法兰采用标准接口设计，能够直接与安川GP50机器人的末端腕部精准对接，安装时仅需对准定位销锁紧固定螺栓即可完成装配，整体负载经过严格核算，满载状态下的总重量完全在机器人的额定负载范围内，不会超出机器人的运动负载边界，保证机器人高速运动过程中的动态稳定性。在实际产线运行中，这套夹持装置能够配合机器人完成玻璃的取料、翻转、对位、压合等全套动作，真空回路配有压力检测元件，一旦出现吸力不足的情况会立即触发停机保护，避免工件掉落损毁，相比传统的刚性夹持抓手，吸盘式的接触方式不会对玻璃的镀膜层、印刷边框造成任何损伤，能够完美满足汽车挡风玻璃这类高精度、易损工件的搬运装配需求，大幅提升产线的自动化程度与生产良率。
