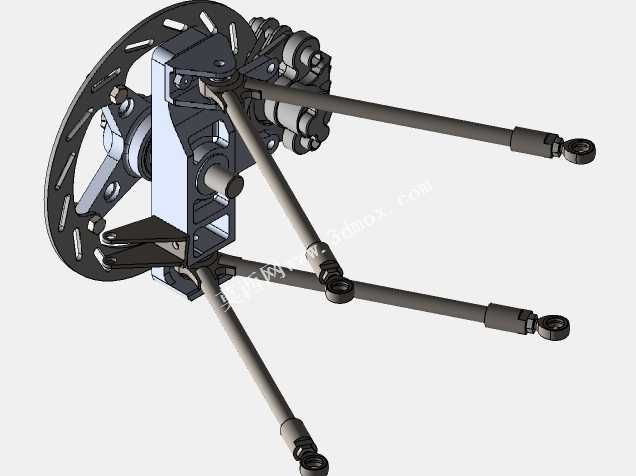

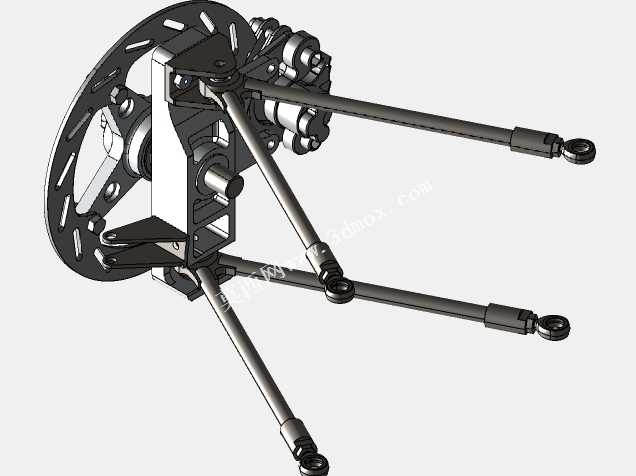

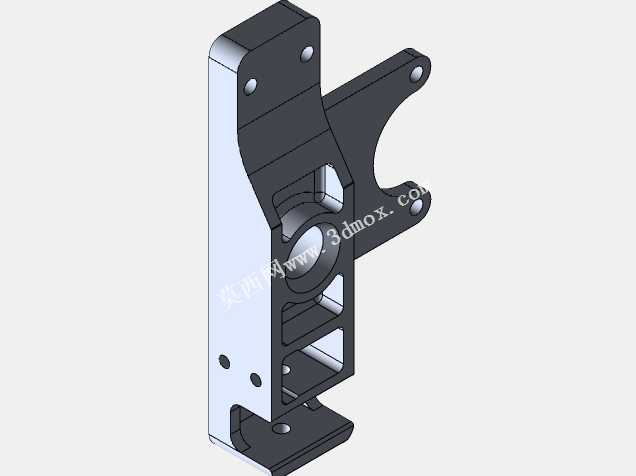

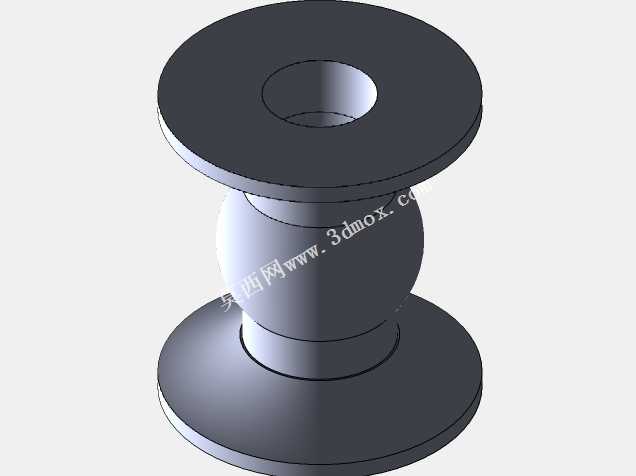

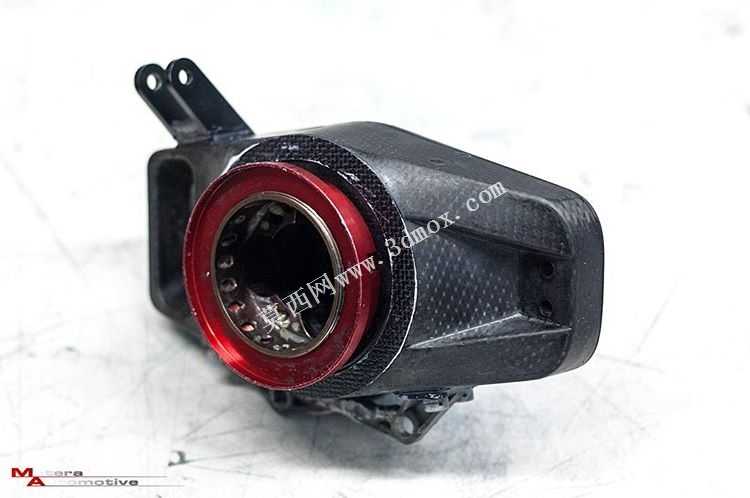

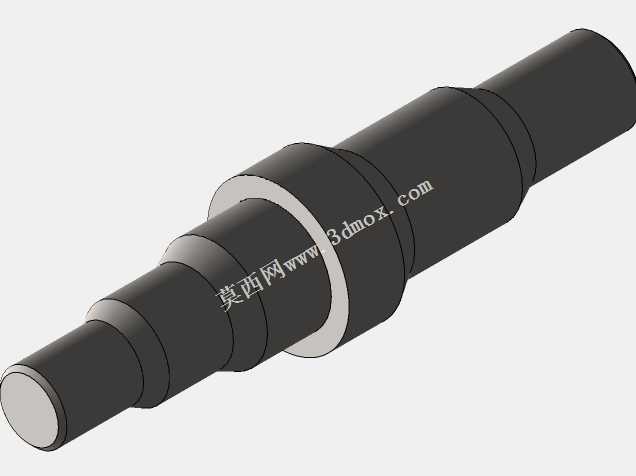

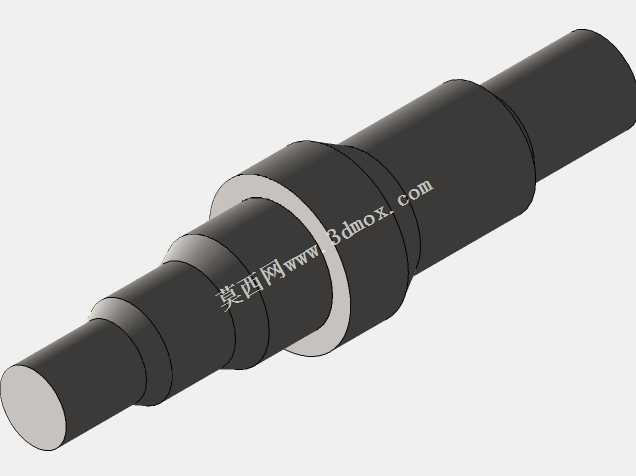

方程式赛车前悬架立柱簧下组件

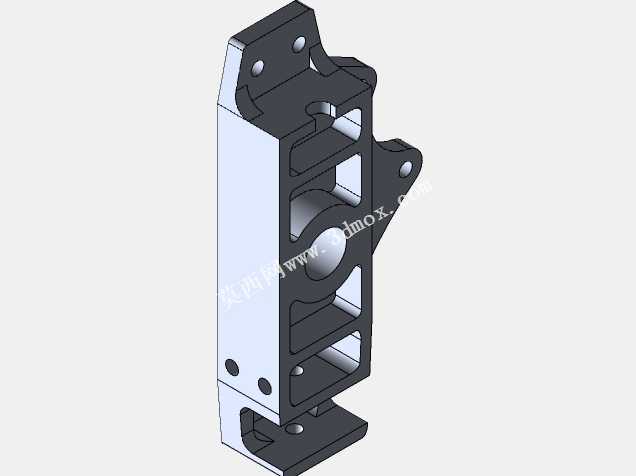

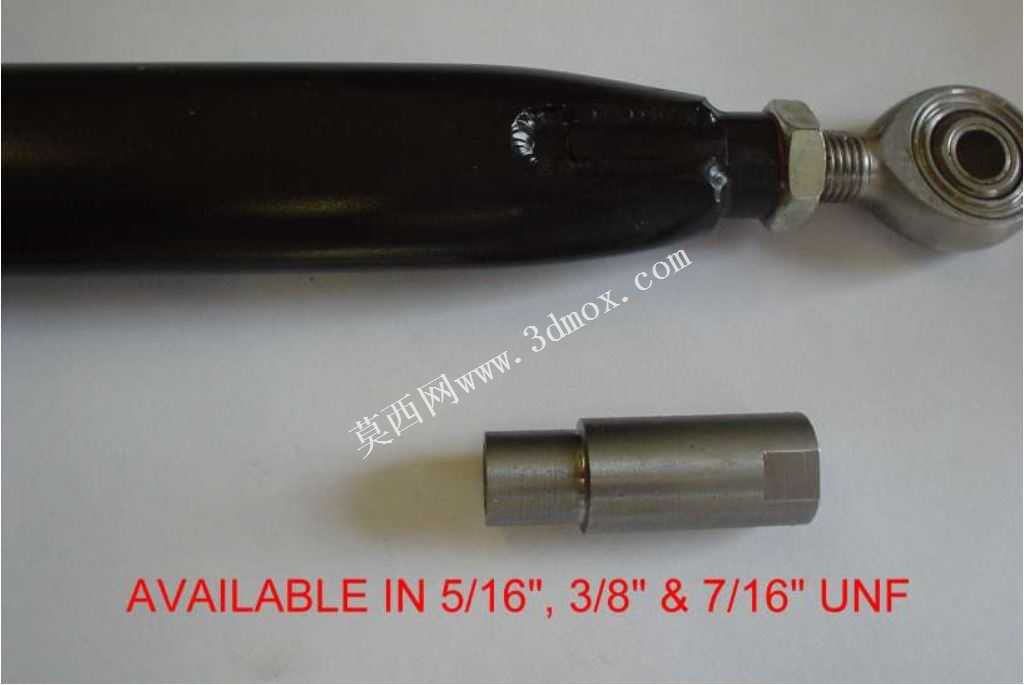

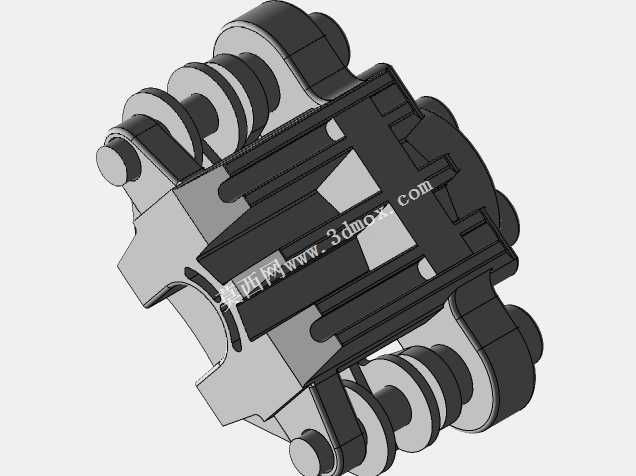

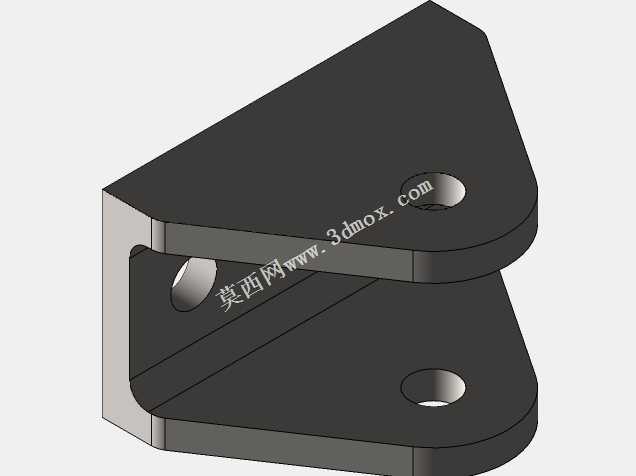

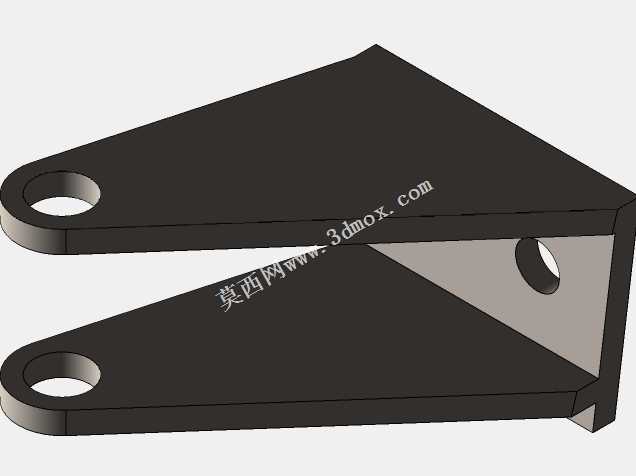

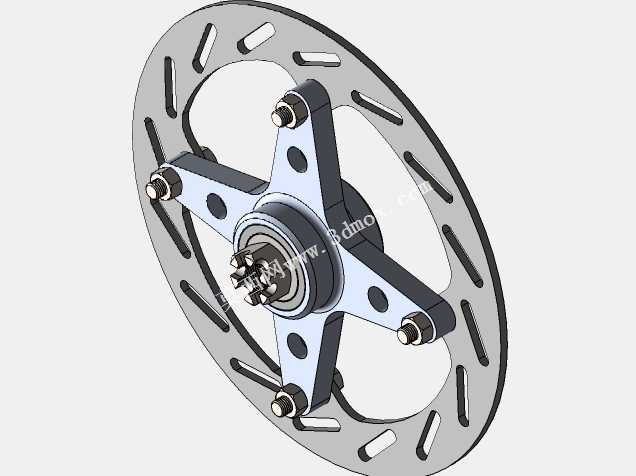

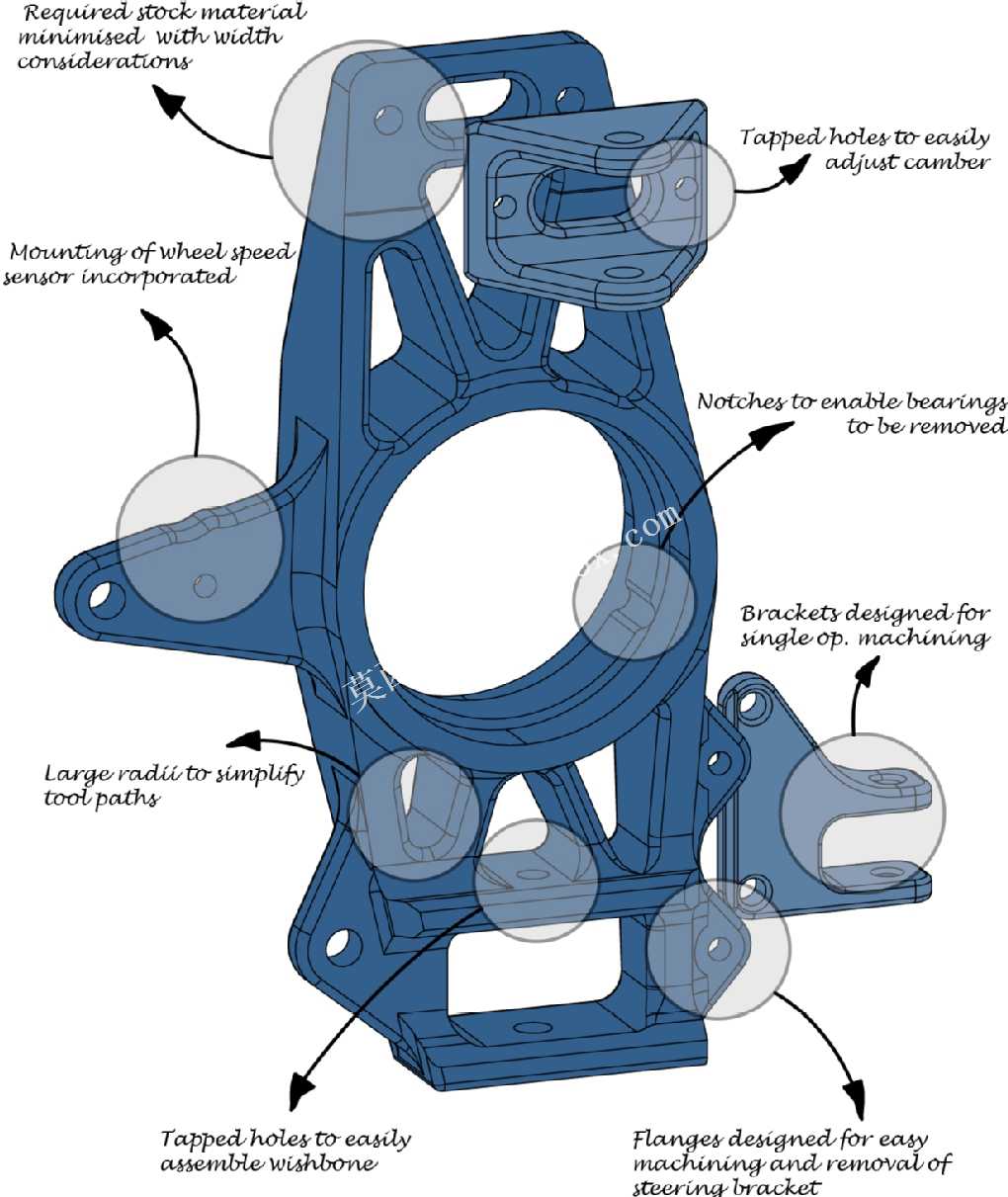

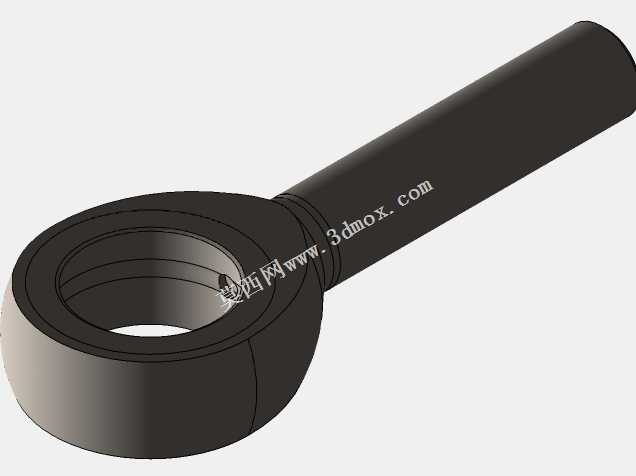

该组件应用于大学生方程式赛车的前轮轮边系统，是赛车行驶系统中连接悬架导向机构、制动系统与轮毂轮辋的核心承载部件，直接决定赛车的转向响应精度、制动稳定性以及底盘动态反馈表现，在场地竞速、耐久赛等赛事场景中，需要持续承受加减速、转向、路面颠簸带来的多向交变载荷，是保障赛车操控极限的关键结构。该组件集成了立柱本体、制动盘安装位、卡钳安装座、多根控制臂连接铰点，核心功能是为车轮提供可靠的旋转支撑，同时将车轮受到的纵向、侧向、垂向载荷精准传递到悬架摆臂与车架结构，配合制动系统完成轮边制动力的传递，配合转向拉杆完成前轮转向动作的力传导，同时通过结构优化尽可能降低簧下质量，提升悬架的响应速度，让轮胎可以更好地贴合路面，提升抓地力表现。设计过程中采用了集成化的优化思路，摒弃了传统卡钳垫片独立设置的结构，将调整垫片的安装位直接整合在立柱本体上，大幅减少了装配环节的零件数量，同时优化了立柱的受力路径，将传统结构中螺栓承受的单剪应力转化为双剪受力形式，大幅提升了连接部位的结构刚性，降低了激烈驾驶下的结构形变风险；设计过程中同步兼顾了小尺寸轮辋的适配需求，预留了10英寸轮辋的安装空间，在保证结构强度满足赛事载荷要求的前提下，尽可能削减非承载区域的材料冗余，实现整体质量与外形尺寸的同步缩减，让轮边布局更加紧凑。在安装边界层面，该组件的各控制臂连接点均采用球铰连接结构，预留了标准的杆端轴承安装位，可适配不同长度的悬架控制臂调整需求；制动盘安装位采用中心定位+周向螺栓固定的形式，可匹配对应规格的浮动制动盘；卡钳安装位的孔位与间距严格对应高性能制动卡钳的安装尺寸，保证制动卡钳与制动盘的配合间隙符合设计要求；整体轮边组件的外轮廓尺寸经过反复校核，在转向全行程、悬架上下跳动全行程内，不会与轮辋、拉杆、车架周边部件发生运动干涉，同时各连接点的位置参数经过悬架运动学优化，保证车轮在跳动过程中前束、外倾角的变化范围处于设计预期内，避免出现轮胎异常磨损、转向特性突变的问题。
