方程式赛车轻量化立式油门操纵踏板

　　该踏板结构用于方程式赛车驾驶舱内右脚油门操纵区域，属于人机操纵链路中的执行件。驾驶员通过脚掌施加压力，使踏板绕固定轴转动，再由连杆或拉索把角位移传递给节气门执行机构，从而控制发动机输出。与普通乘用车踏板不同，赛车座舱空间极其紧凑，踏板需要在有限脚部活动范围内提供清晰脚感、足够刚性和快速响应，因此结构上更强调直接受力路径和减重。

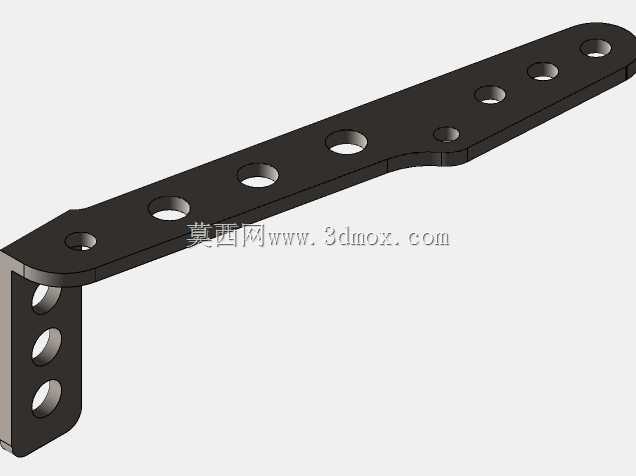

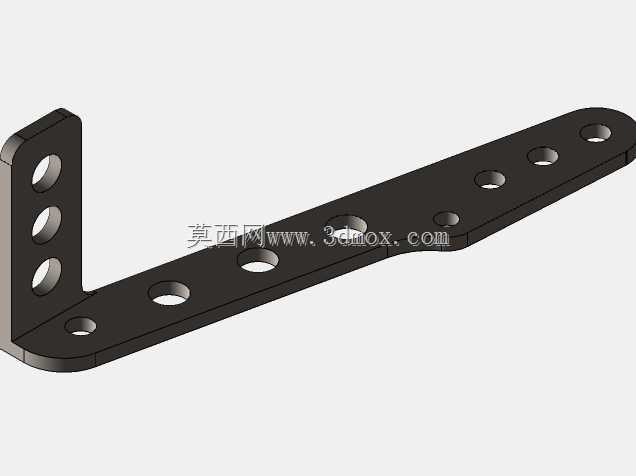

　　从外形看，主体为长条形悬臂踏板臂，前端为踩踏区，后端通过折弯立板形成安装界面。立板上开设三个孔位，用于穿入螺栓或销轴，将踏板固定在车架前隔板或踏板安装支架上；踏板臂沿长度方向均布多个圆孔，这些孔并非单纯装饰，而是在弯矩较大的区域保留连续材料、在低应力区切除多余金属，以降低转动惯量和整体质量。臂身靠近支点处保留较宽截面，向踩踏端逐渐收窄，符合悬臂梁受载时的材料分布逻辑。

　　安装边界方面，设计时需要先确定脚跟支撑点、踏板面初始角和全行程终了角。支点孔中心到踩踏面的距离决定杠杆比，杠杆比过大则脚感偏软、行程变长，过小则操纵沉重、精细控制困难。模型中立板与踏板臂呈近似直角关系，适合安装在垂直或略带倾角的车架板面上；装配时还需核对踏板臂与制动踏板、转向柱、车身防火墙之间的间隙，避免全行程下发生干涉。

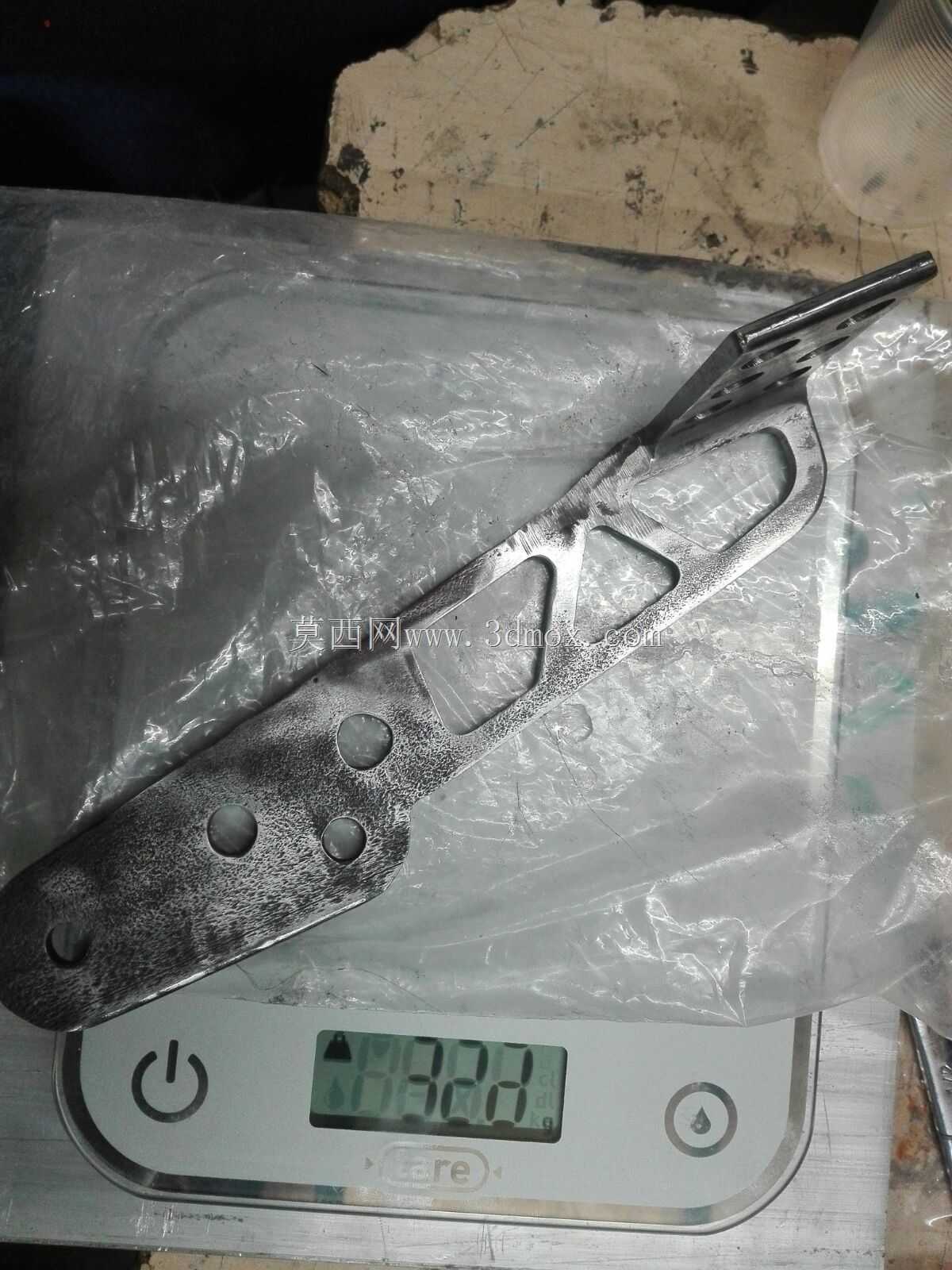

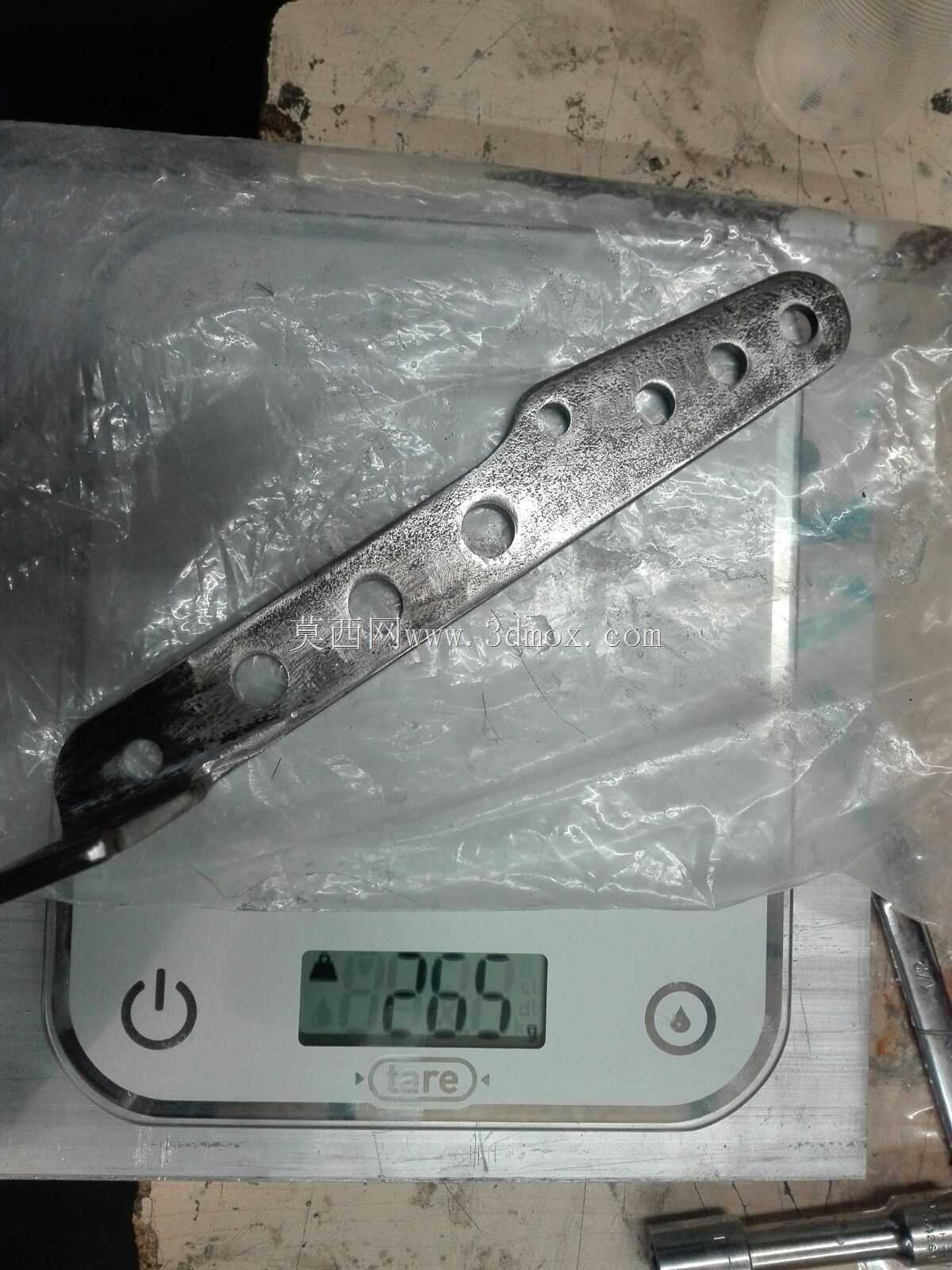

　　功能特性上，该结构采用板材折弯和钻孔成型，工艺路线简单，适合小批量赛车试制。踏板臂表面的多孔设计既减轻质量，也可作为绑带或防滑垫固定位；若在表面增加防滑齿纹或粘贴橡胶片，可改善湿手或赛车鞋底部打滑问题。受力分析时应重点关注支点孔周边、折弯圆角以及踩踏端中部区域：脚踩力会在支点孔形成挤压，在臂身产生弯曲，在折弯处形成应力集中，因此圆角半径、板厚和孔边距离需要相互匹配。

　　设计思路上，这类零件不能只追求极限轻量化。踏板属于安全相关操纵件，若刚度过低，紧急制动后补油或跟趾操作时会出现明显形变，影响驾驶员对开度的判断；若质量过大，又会增加踏板回弹惯量，降低连续操纵的灵敏性。合理做法是让主受力截面连续，让安装孔位于高刚性区域，让减重孔避开高应力带，并通过台架反复测试脚感、行程和回位弹簧匹配。三维建模时应同步建立销轴、螺栓、垫片和相邻踏板包络，才能在数字样机阶段确认运动间隙、维修便利性和线束走向。
