方程式赛车前轮非簧载质量集成构件

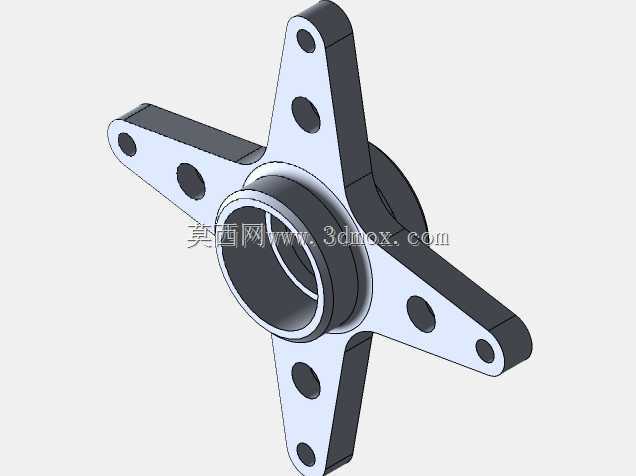

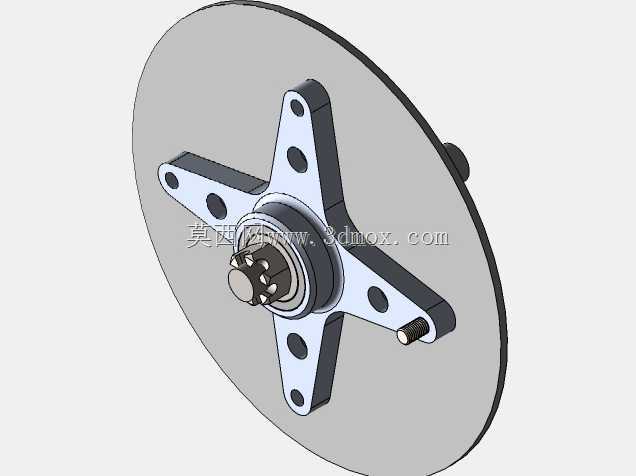

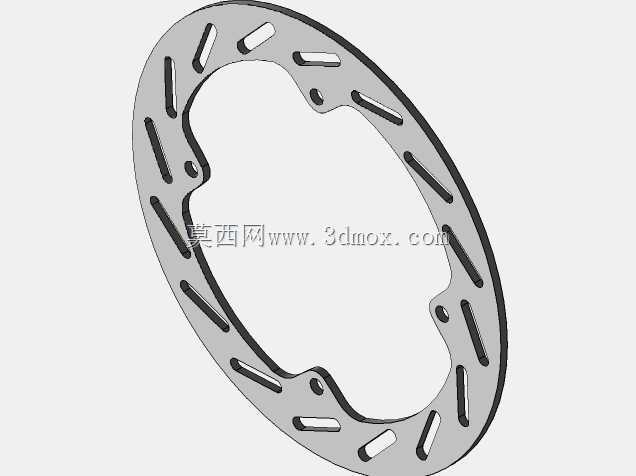

　　该构件面向方程式赛车前轮区域，核心作用是把轮毂连接、制动盘安装、轮速信号触发以及悬架导向接口压缩到同一回转组件内，尽量降低轮端非簧载质量。轮端质量直接影响轮胎贴地性，尤其在颠簸路肩、高速变线和连续弯道中，过重的旋转件会放大垂向冲击，使减振器需要更频繁地修正轮胎载荷。因此设计没有采用厚重整体法兰，而是使用四臂星形支架承担主要载荷，在保证螺栓孔位刚度的同时切除大面积非受力材料。中心区域设置轴承配合段和轴向定位台阶，用于承受径向力与部分弯矩；外圈预留制动盘安装面，制动盘通过均布孔固定，盘面与回转轴线保持垂直，避免制动时产生厚薄差引起踏板脉动。星形臂末端布置通孔与螺纹接口，可分别对应轮毂立柱、转向节或轮辐连接件，

　　安装边界围绕中心轴线呈对称分布，便于在总布置阶段校核轮胎包络、卡钳间隙和悬架跳动轨迹。从结构传力看，轮胎接地力先进入外圈连接点，再沿四条支架臂汇至中央轴承座；臂上开孔并非单纯减重，也用于调整局部刚度，使制动扭矩和纵向力传递路径更直接，减少支架在极限载荷下的扭转变形。相邻孔位之间保留足够边距，可防止螺栓预紧后出现局部压溃或疲劳裂纹。信号触发齿圈沿圆盘外缘布置，齿形均匀，能够为轮速传感器提供稳定脉冲，用于牵引力控制、制动平衡或数据采集。实际建模时需要重点控制配合尺寸：轴承孔的圆柱度、安装面的平面度、螺栓孔位置度以及制动盘摩擦面的跳动，都会影响装配后的转动平顺性。外围圆盘同时承担防护和基准作用，可限制线束、碎屑进入旋转区域，

　　并为传感器间隙调整提供参考面。该类零件通常用于学生方程式或原型赛车前悬模块，在有限空间内兼顾轻量化、装拆便利性和检测功能。结构设计上优先保证受力路径短、对称度高、关键孔位可加工，再通过臂形和开孔逐步去除低应力区材料。安装时需确认卡钳位于支架缺口一侧，传感器与齿圈间隙符合触发范围，紧固件按对角顺序预紧，并在悬架全行程内检查无干涉。
