方程式赛车铝制转向盘结构设计

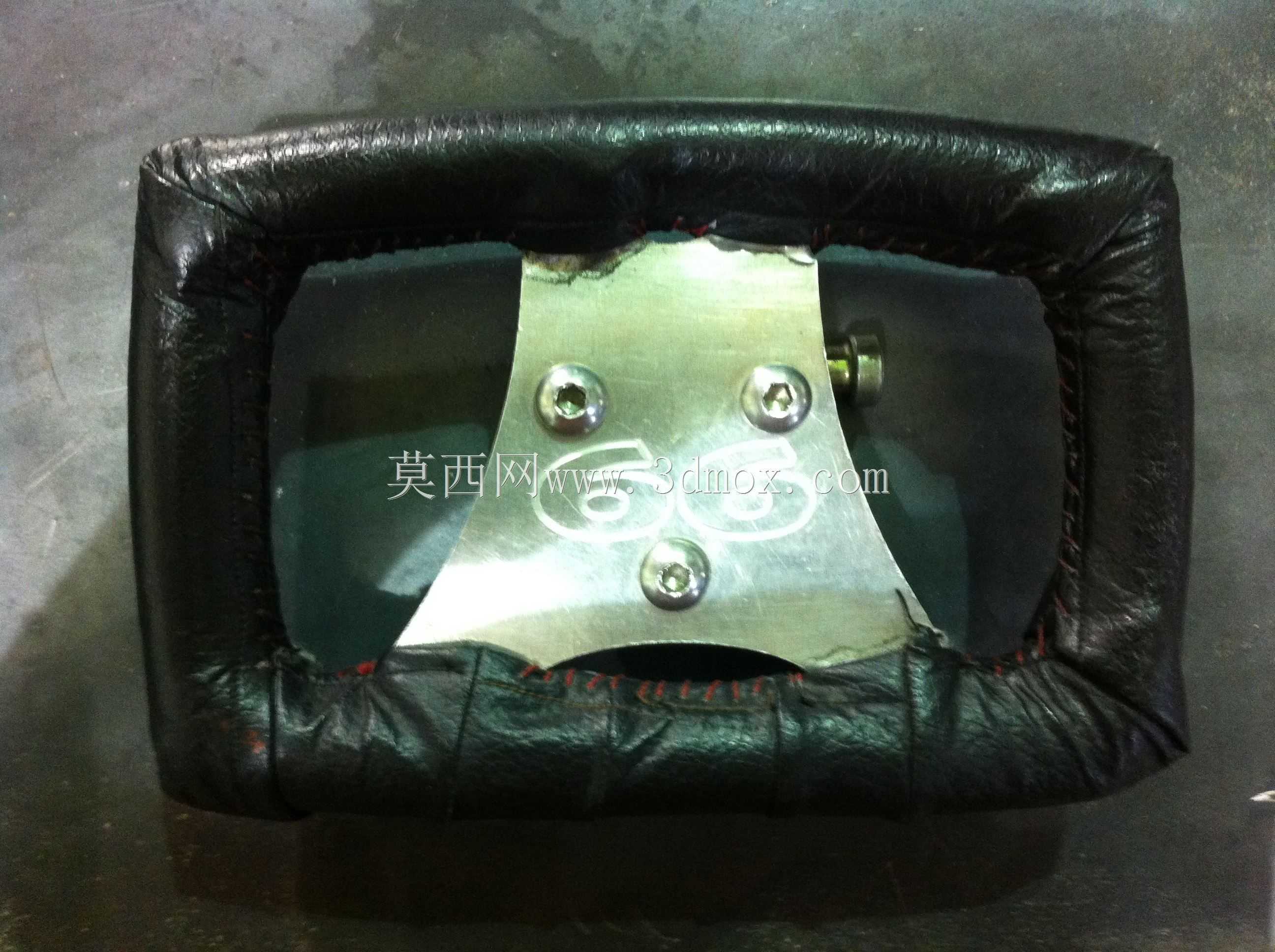

　　该转向盘针对方程式赛车驾驶舱的紧凑操作空间开发，核心作用是在高速过弯、连续变向工况下传递车手转向输入，同时为快拆机构、仪表按键及线束预留可靠安装界面。整体采用开放式矩形框体结构，区别于传统圆形方向盘，其轮廓依据车手握姿、手臂活动范围及驾驶舱前方视野边界确定，上沿平直收窄，可减少对仪表盘的视线遮挡；两侧握持区经过弧度与截面优化，能够在佩戴赛车手套时提供稳定贴合的握持感，降低长时间驾驶的操作疲劳。

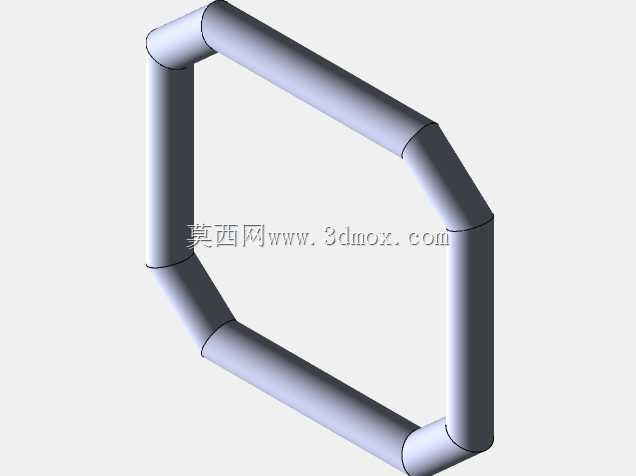

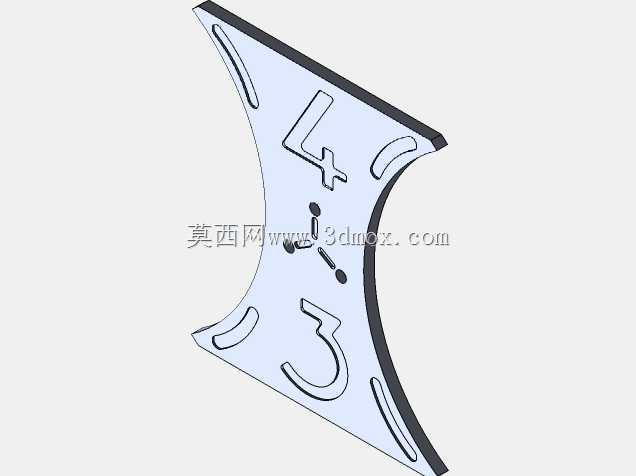

　　主体采用铝合金加工成型，在保证扭转刚度与结构强度的前提下控制整体重量。框体截面尺寸兼顾抗弯需求与轻量化目标，中部安装板通过曲面过渡与两侧握持梁连接，避免应力集中；板上设置的安装孔用于固定转向盘中心连接座或快拆装置，孔位位置与转向柱轴线保持同轴，确保转向输入直接传递。安装边界方面，中心区域需与转向柱花键或快拆接口匹配，背部空间用于容纳线束接插件及按键模块，外轮廓尺寸则需满足车手在最大转向角度下手部与座舱、护板之间的安全间隙。

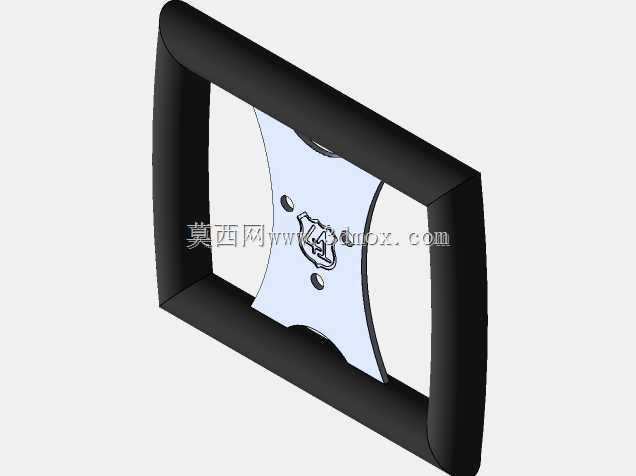

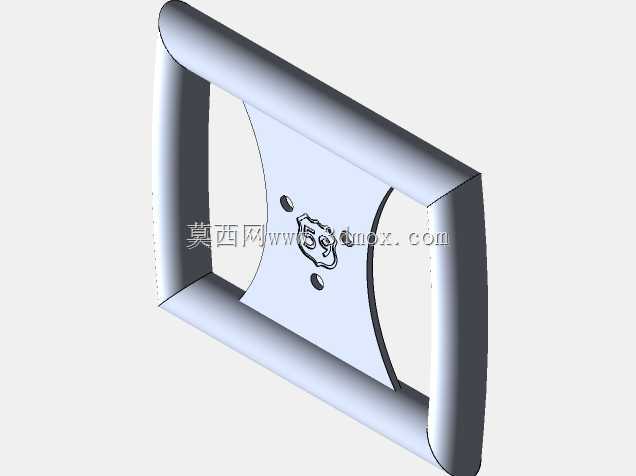

　　从结构设计角度看，该部件需要同时满足多方面工程约束：一是力学性能，框体在转向极限载荷下不能出现明显变形或断裂；二是人机操作，握持位置、截面形状及整体宽度需适配不同车手的肩宽与臂长；三是装配兼容性，中心孔位、背部空间及周边轮廓必须与转向系统、仪表和驾驶舱内饰协调。模型完整表达了外轮廓曲面、中心安装板、连接孔位及框体壁厚等关键结构，可用于转向系统布置校核、驾驶舱人机工程分析以及赛车零部件轻量化设计参考。在实际赛车开发中，这类转向盘通常还会与快拆机构、换挡拨片、按钮面板等集成，因此其背部结构需要预留足够的安装平面与走线空间；该模型的开放式框体也为后续附加模块提供了灵活布置位置，同时便于在维护时快速拆装。
