方程式赛车后悬架非簧载后立柱结构设计

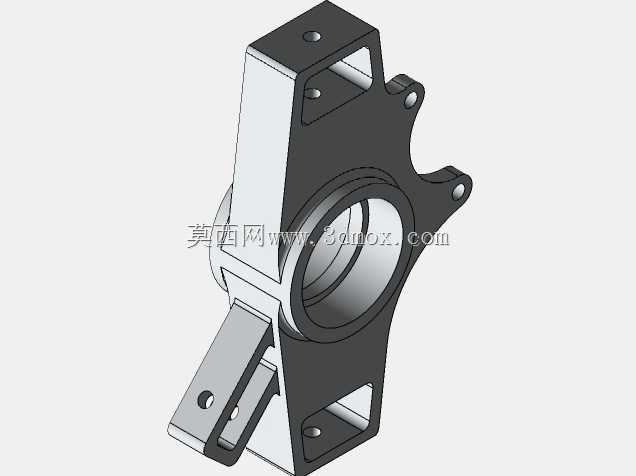

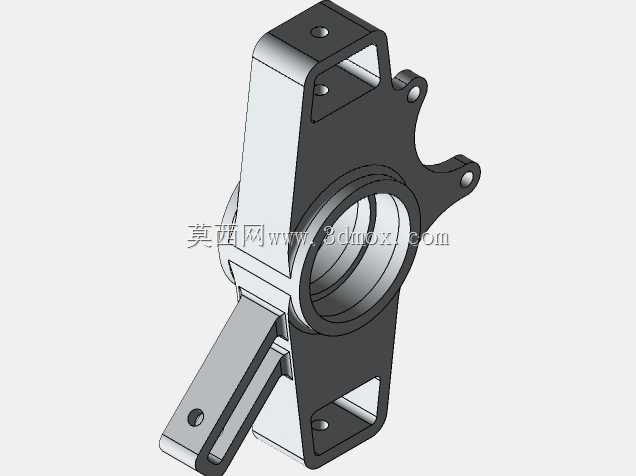

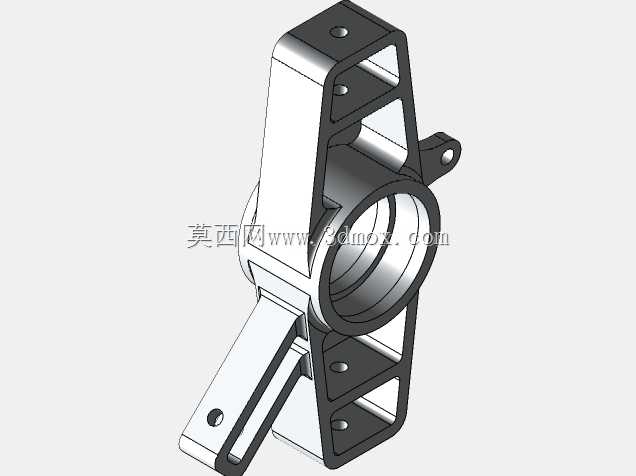

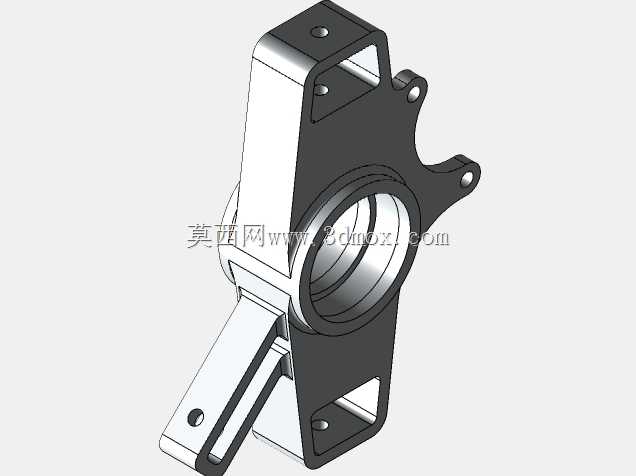

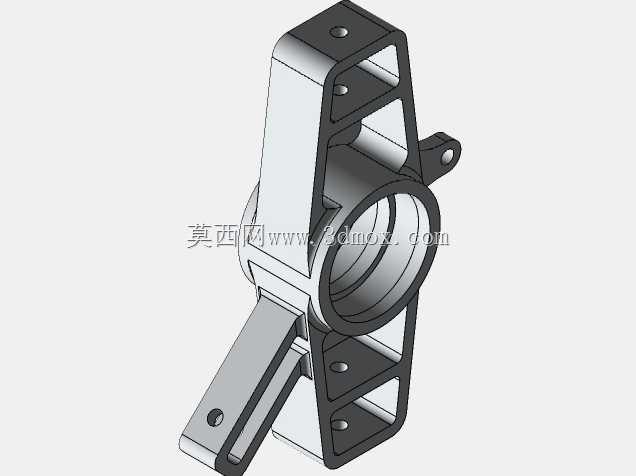

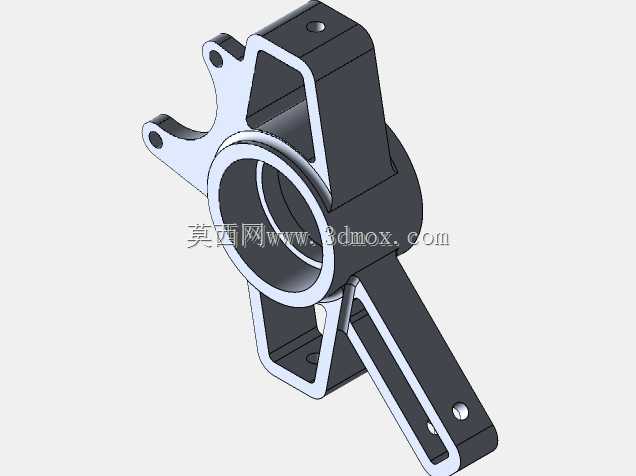

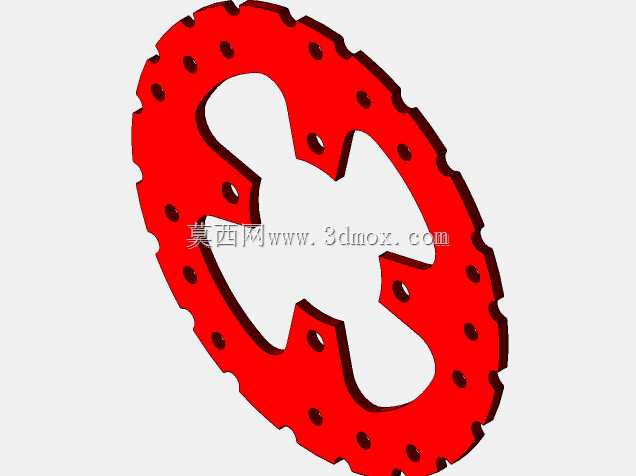

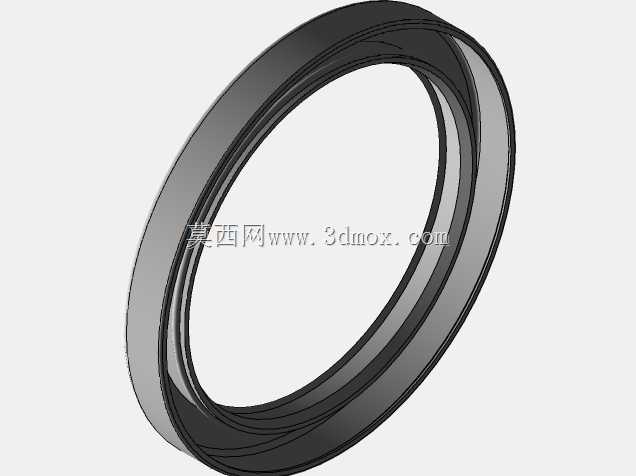

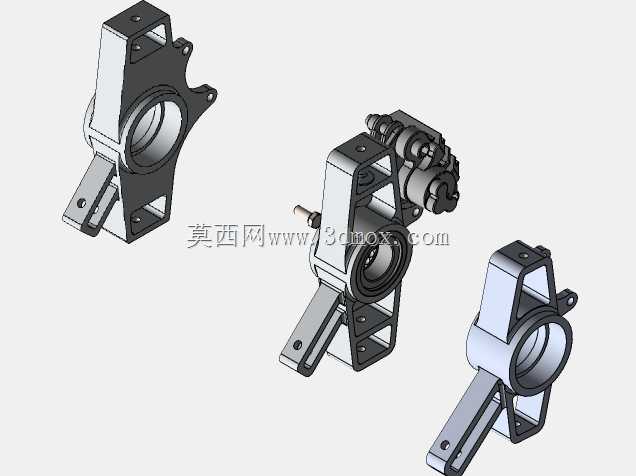

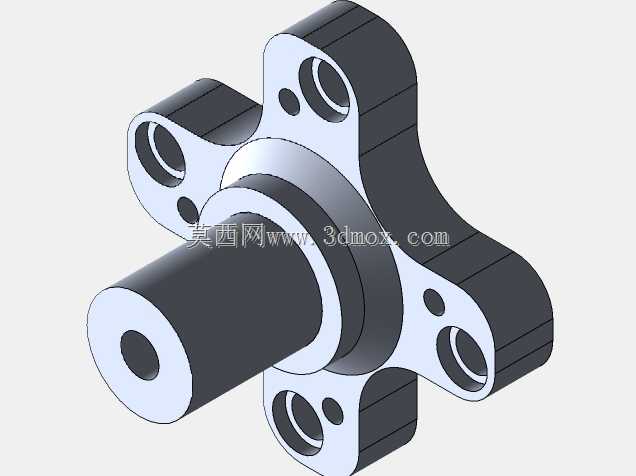

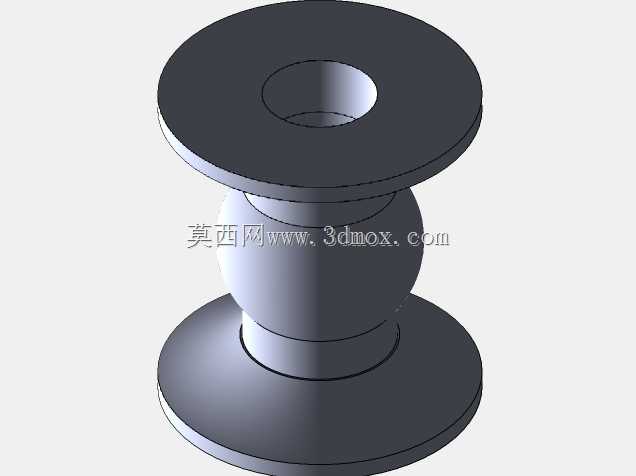

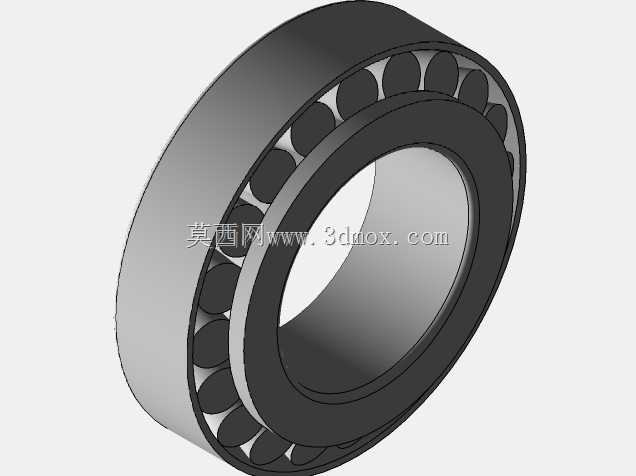

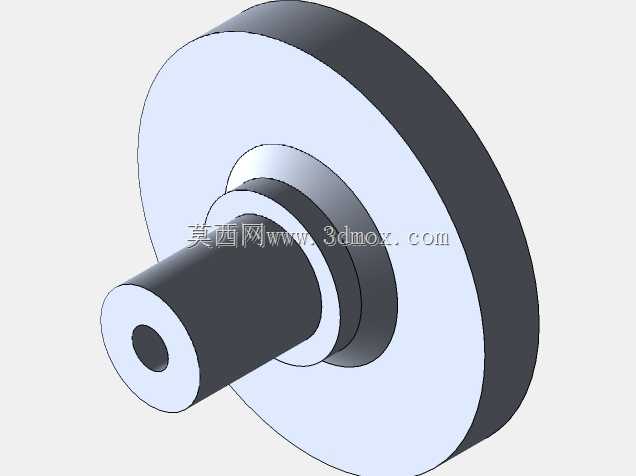

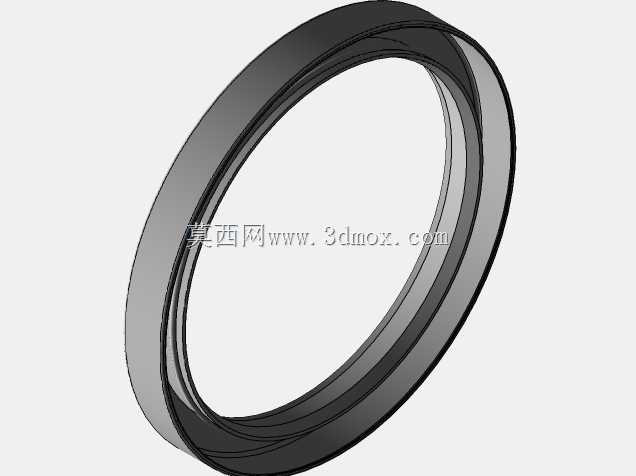

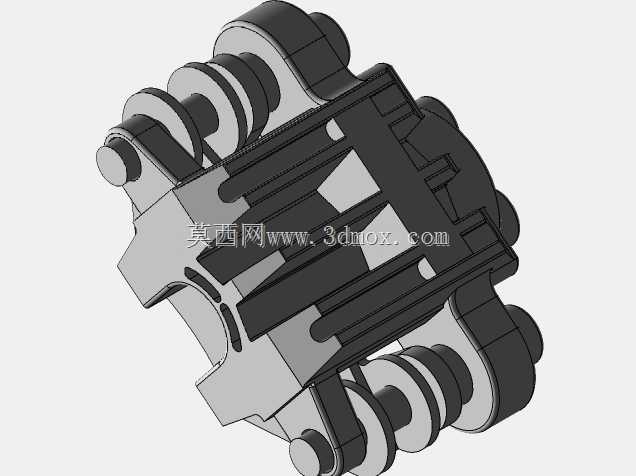

该部件属于方程式赛车后悬架系统的核心承载构件，直接承担车轮与悬架导向机构、制动系统的连接传力功能，属于非簧载质量范畴的关键零件，其结构性能直接影响悬架响应速度与整车操控极限。设计过程中优先围绕非簧载质量轻量化目标展开，在保证结构刚度与连接强度的前提下，通过拓扑优化削减非受力区域的材料冗余，相比初代单剪连接结构，将螺栓连接形式调整为双剪受力结构，大幅提升连接部位的抗剪切能力与疲劳寿命，避免极限工况下连接螺栓出现剪切失效风险。结构整体采用一体化铸造成型的构型思路，集成了轮毂轴承安装座、制动卡钳安装接口、悬架摆臂连接支耳三类功能接口，省去了多零件拼接带来的装配误差与额外重量，整体布局更为紧凑，可适配10英寸轮辋的安装边界，轮辋内部的避让空间经过反复校核，可保证制动卡钳、轮毂轴承与轮辋内壁之间留有足够的安全间隙，避免行驶过程中出现运动干涉。安装边界设计上，各连接支耳的孔位同轴度、端面垂直度均按照赛车级装配公差要求设定，卡钳安装孔位的位置精度严格匹配对应制动卡钳的安装尺寸，仅保留孔位与安装面的尺寸参考，卡钳本体的实体结构不作为装配干涉校核的基准，实际装配时需匹配对应型号的制动卡钳完成最终间隙校验。结构刚度设计阶段，针对转向、制动、加速三类极限工况的载荷输入完成受力仿真，在支耳与主安装座的过渡区域设置合理的加强筋结构，避免应力集中导致的结构断裂，同时将加强筋的厚度与布局做轻量化优化，在满足刚度要求的前提下尽可能削减材料厚度，进一步降低零件自身重量。该结构可直接用于大学生方程式赛车的后悬架系统开发，也可作为小型越野车辆、轻量化特种车辆后悬架立柱的设计参考，建模过程中所有安装接口的尺寸均按照实际装配需求设定，可直接导出工程图用于机加工生产，各连接部位的受力形式经过多轮迭代验证，可满足赛事场景下的高强度使用需求。
