五吨单梁高架起重吊运设备结构

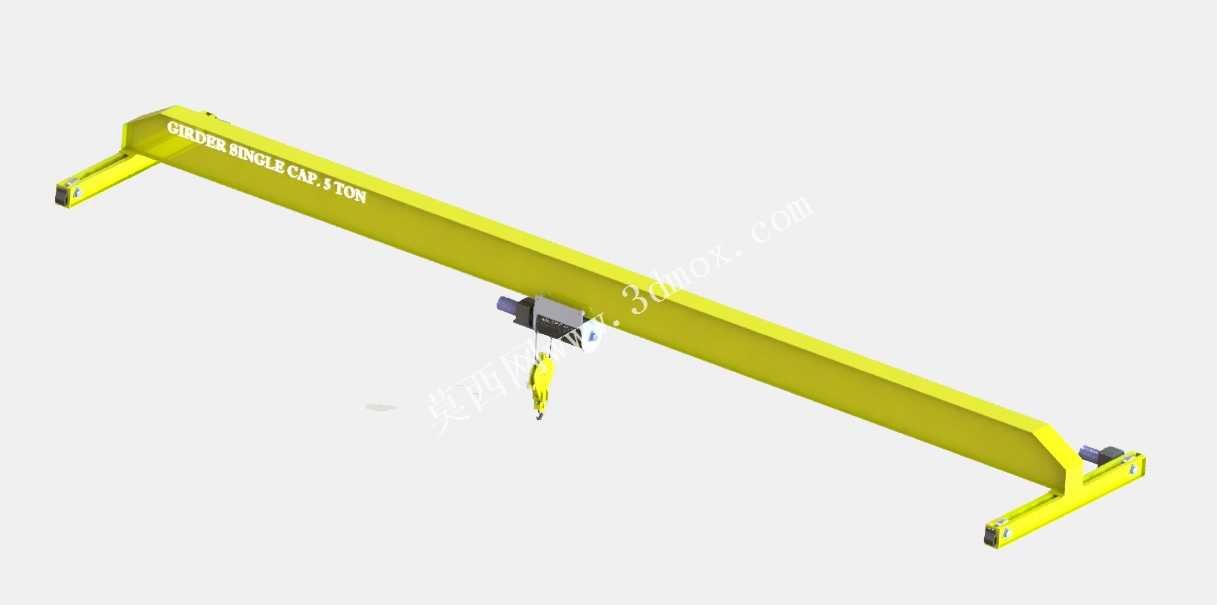

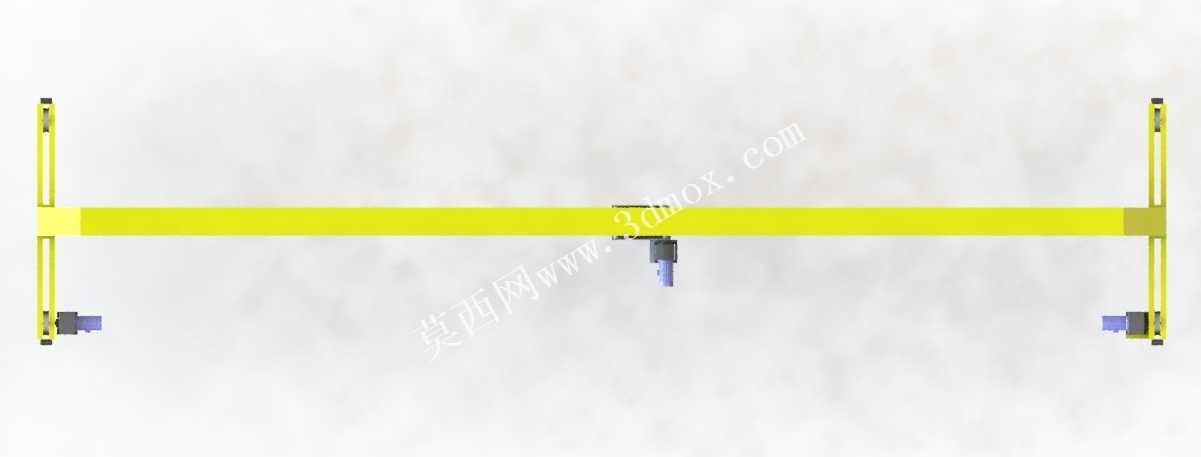

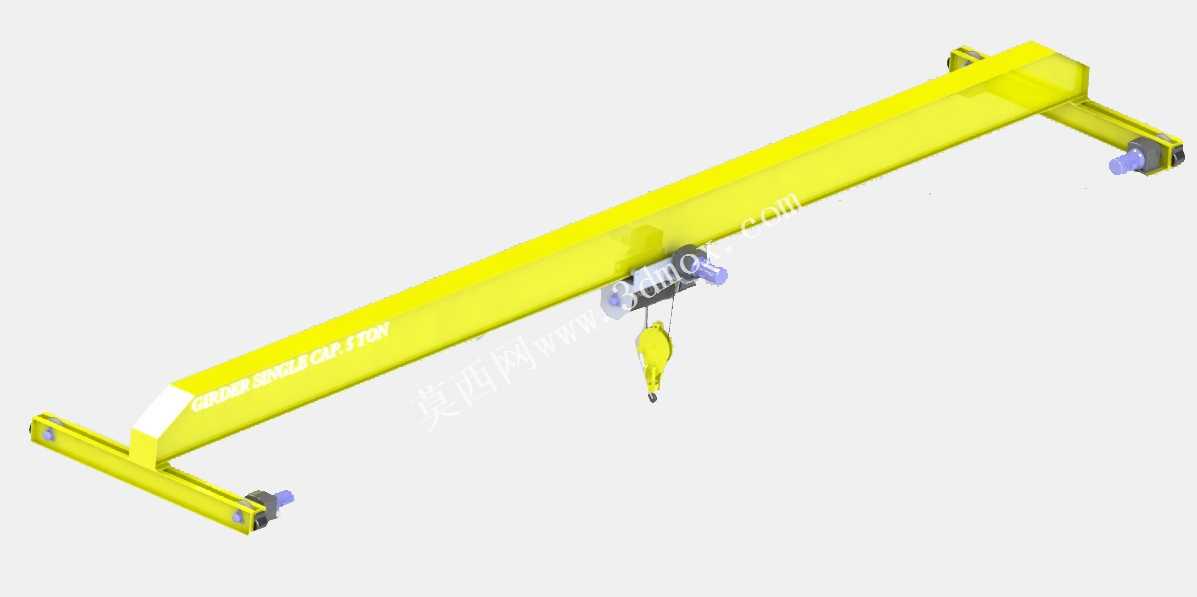

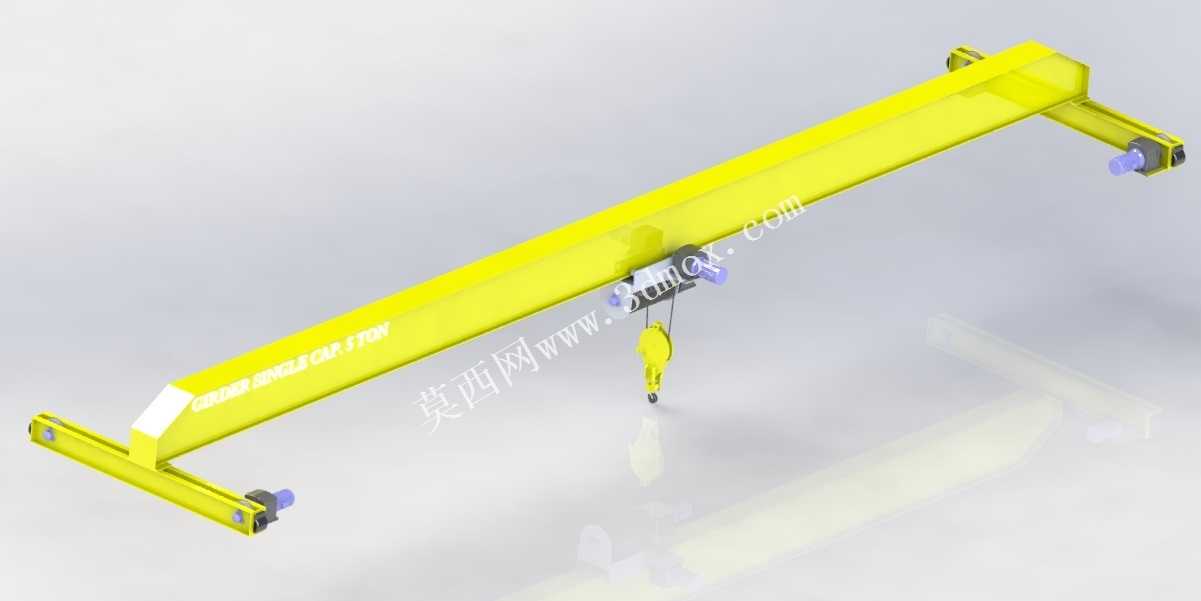

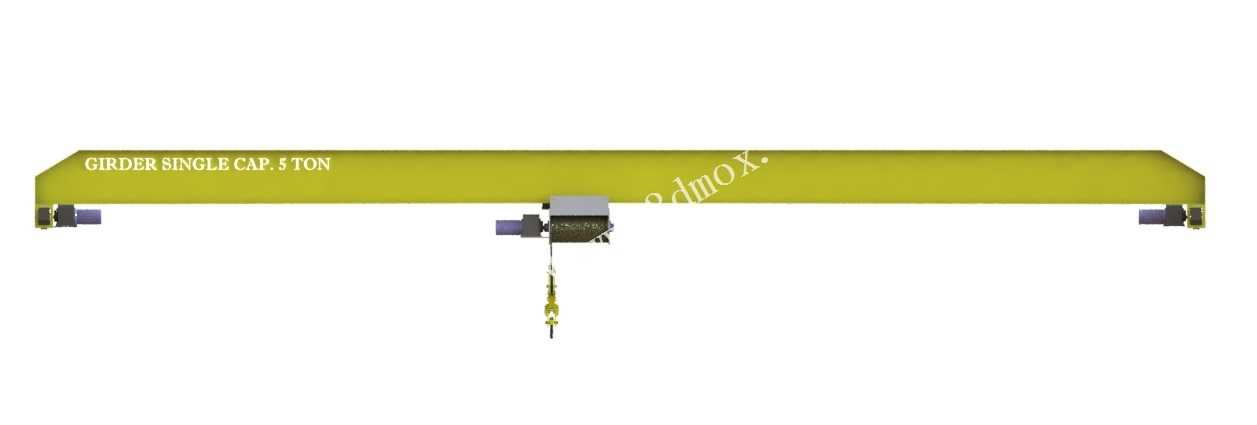

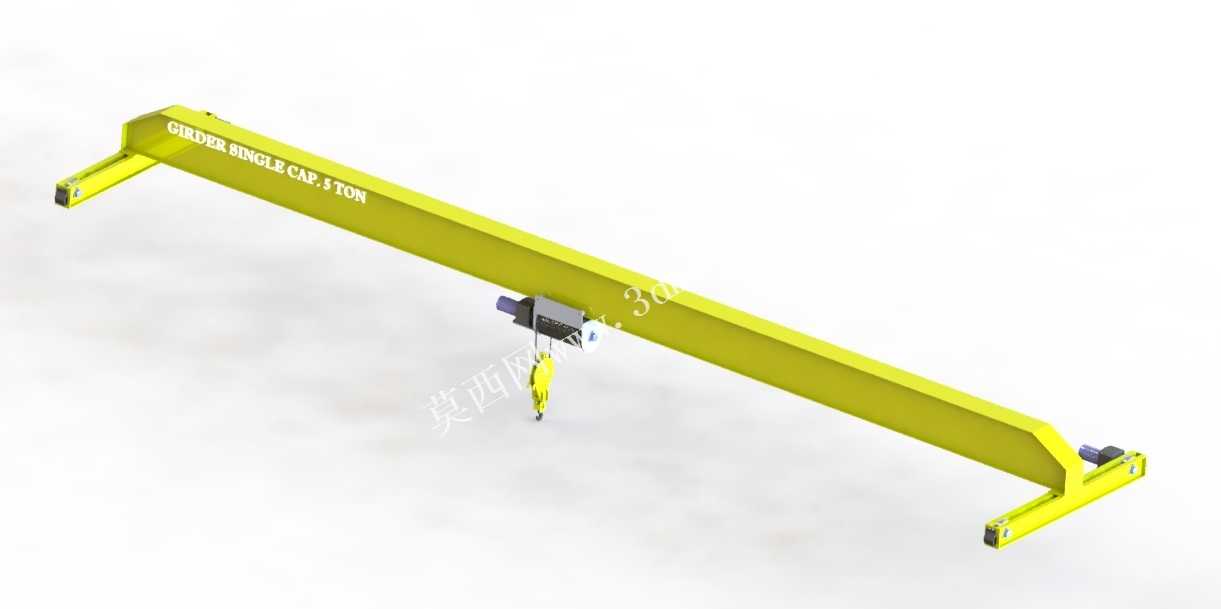

这款五吨级单梁高架起重设备，主要面向室内生产车间、仓储库区、轻加工厂房的固定跨距物料转运场景，适配常规层高的工业建筑空间，可完成生产线上的重型工件周转、仓储区域的整托货物堆垛、设备检修过程中的重型零部件吊装移位等作业，相比大吨位双梁起重设备，它的自重更轻，对厂房顶部承载梁的载荷要求更低，适配多数中小型制造企业的现有厂房条件，无需对建筑结构做额外加固即可部署安装。从功能设计来看，设备采用单根箱型主梁作为核心承载结构，主梁两端配置端梁行走机构，可沿厂房顶部预设的轨道做纵向水平移动，主梁下方挂载的电动葫芦起升机构可沿主梁长度方向做横向移动，配合吊钩的垂直起升动作，可覆盖整个跨距范围内的三维作业空间，额定起升重量为五吨，可满足绝大多数中小型工业场景的常规重物吊运需求，行走轮组采用适配标准起重轨道的轮径设计，运行过程平稳无卡滞，端梁处配置的缓冲结构可在设备运行至轨道端部时起到缓冲防撞作用，避免硬冲击对设备结构和轨道造成损伤。设计过程中优先考虑了结构受力的合理性，箱型主梁的截面尺寸经过受力校核，在保证五吨额定载荷下主梁挠度符合行业安全标准的前提下，尽可能优化了板材厚度，降低设备整体自重，主梁与端梁的连接位置采用高强度螺栓配定位销的连接形式，既保证了连接刚性，也方便现场安装时的对位调整，电动葫芦的挂载行走轮贴合主梁下翼缘板面，行走间隙经过合理设定，避免运行过程中出现卡轨或晃动量过大的问题，吊钩组配置了动滑轮结构，配合电动葫芦的卷扬机构可降低起升驱动的输出扭矩需求，同时提升起升过程的平稳性。安装边界方面，这款设备适配的轨道安装跨度可根据厂房实际跨距做适配调整，设备整体高度控制在常规厂房的层高允许范围内，端梁行走机构的宽度尺寸适配主流的厂房起重轨道安装间距，现场部署时只需提前在厂房承重梁上固定好对应规格的起重轨道，将主梁与端梁组装完成后吊装至轨道上，接电调试后即可投入使用，设备运行过程中所需的顶部安全间隙符合起重设备安全规范要求，不会与厂房顶部的管线、照明等设施产生干涉，日常使用过程中只需定期对行走轮轴承、起升机构钢丝绳、吊钩保险结构做常规检查维护，即可保证设备长期稳定运行，能够有效降低车间内的人工搬运强度，提升重型物料的转运效率，减少人工搬运重型工件过程中的安全隐患。
