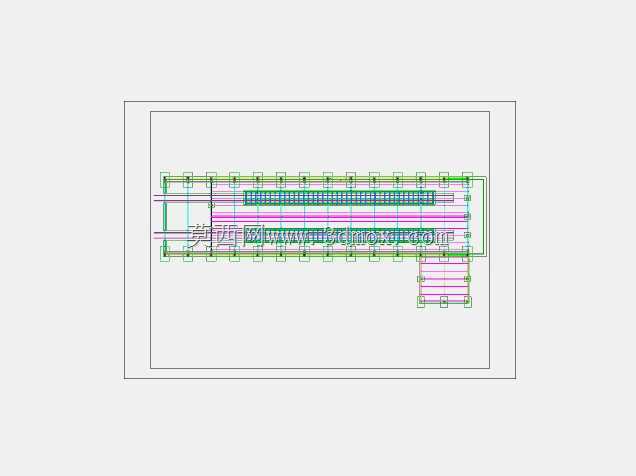

带桥式起重机轨道的钢结构车间整体布局设计

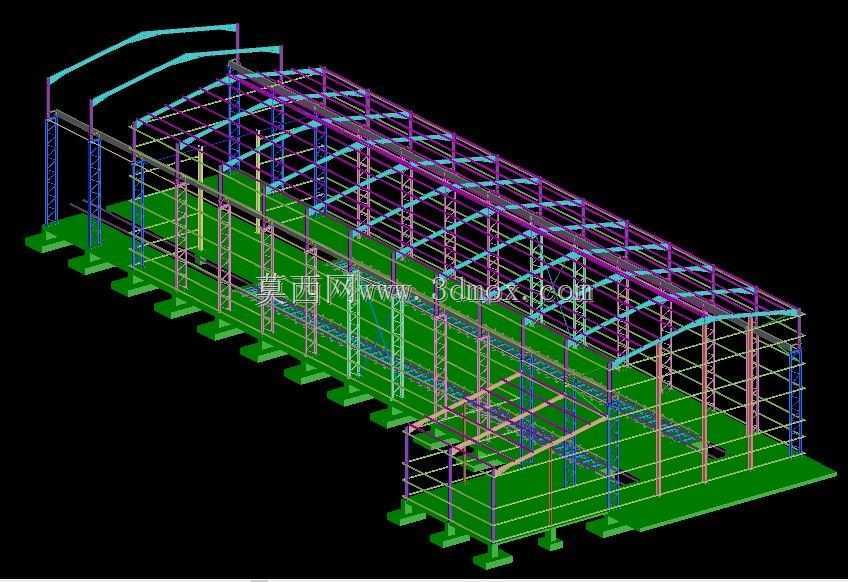

该三维设计方案呈现的是配套桥式起重机作业的轨道式生产车间整体钢结构体系，主要面向轨道交通车辆检修、重型工业部件组装、大宗物料周转类生产场景，能够为车间内固定路径的重型物料吊运、工位间工件转运提供稳定的建筑结构支撑与起重作业基础。从实际用途来看，这套车间结构可适配额定起重量3吨级的桥式起重机运行需求，车间内部沿长度方向通长布置的双轨起重轨道，能够覆盖车间内绝大多数作业工位的吊运范围，满足生产过程中重型零部件从原料存放区到加工工位、再到成品暂存区的全流程水平与垂直吊运需求，大幅降低车间内人工搬运重型工件的劳动强度，提升生产流转效率。在功能特性设计上，整体结构采用大跨度单跨门式刚架形式，主刚架沿车间纵向等距排布，柱脚采用独立混凝土基础墩承载，能够有效分散上部钢结构与起重作业带来的竖向荷载与动载荷，避免长期起重作业导致的结构沉降变形；屋面采用弧形桁架式檩条体系，在保证屋面荷载承载能力的同时，尽可能降低屋面结构自重，减少立柱与基础的承载压力；车间内部的起重轨道通过专用承力梁与主刚架立柱刚性连接，轨道安装精度预留了调整余量，可抵消起重机运行过程中产生的横向冲击力与纵向制动力，保障起重作业过程的结构稳定性。设计思路上，方案优先考虑起重作业的覆盖范围与结构安全性，整体车间的宽度方向尺寸完全匹配桥式起重机的标准跨度要求，轨道安装标高根据起重机的起升高度需求设定，保证起重机运行时与屋面结构、两侧墙面构件留有足够的安全间隙，避免运行过程中发生结构干涉；车间地面采用整体式承载地坪设计，沿立柱基础位置做了局部加强处理，既能够满足重型生产设备的摆放承重要求，也可适配车间内转运轨道车的通行需求，地面预留的设备安装沟槽与管线通道，可方便后续生产设备的布局调整与水电气管线布设。在安装边界方面，整体钢结构的所有构件均采用标准化模块化设计，主立柱、屋面梁、轨道承力梁、檩条等构件均可在工厂预制完成后运输至现场进行螺栓拼接，大幅降低现场焊接作业量，缩短施工安装周期；各构件的连接节点均做了加强处理，能够适配不同地质条件下的基础安装要求，轨道安装的水平度、直线度公差均严格参照桥式起重机的安装规范设定，保障后续起重机安装后能够平稳顺畅运行，不会出现卡轨、运行晃动等问题。
