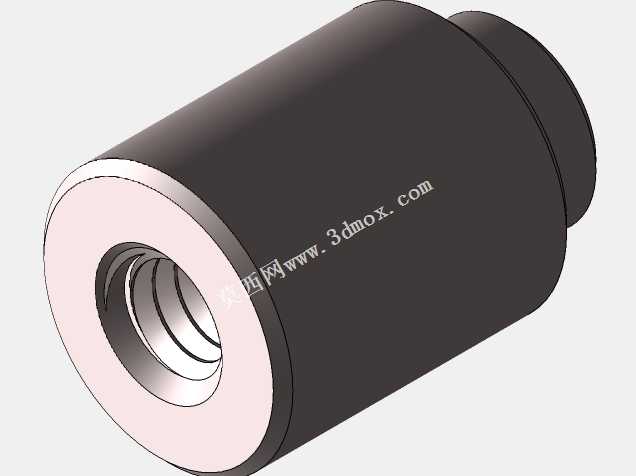

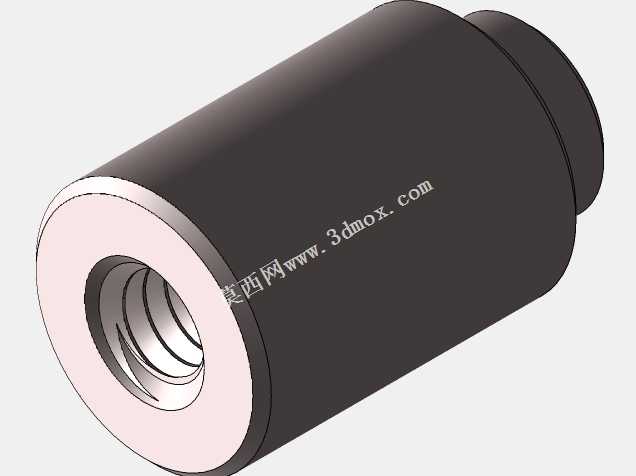

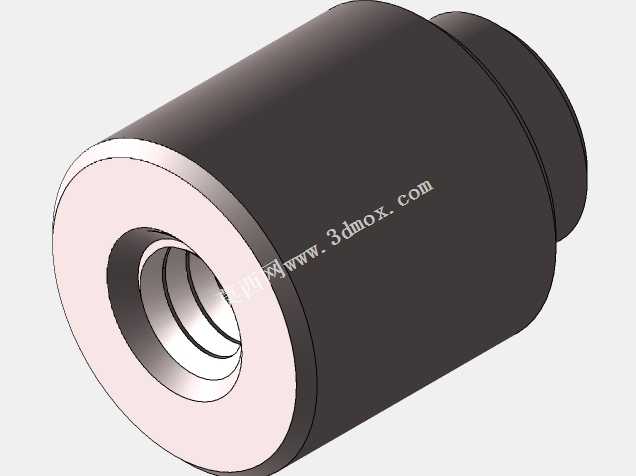

电路板焊接用M2.5内螺纹SMD贴片支撑柱

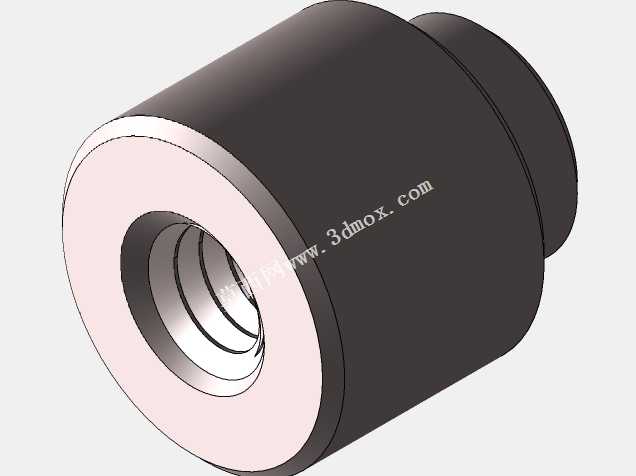

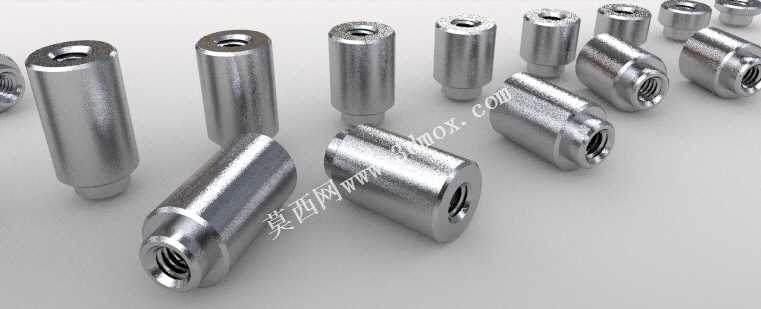

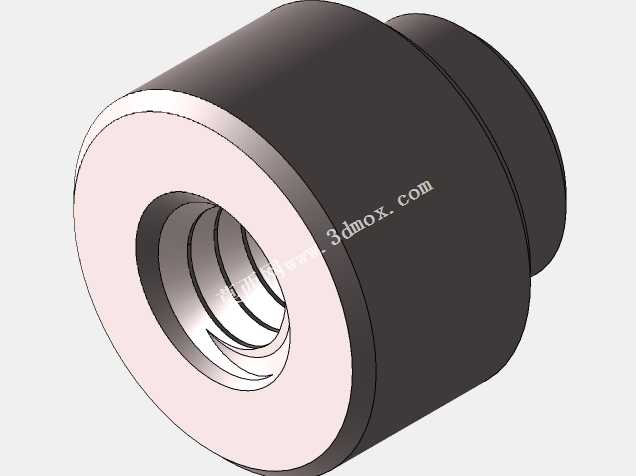

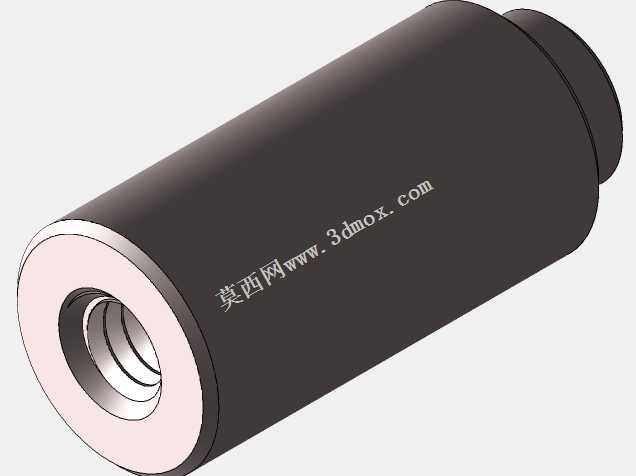

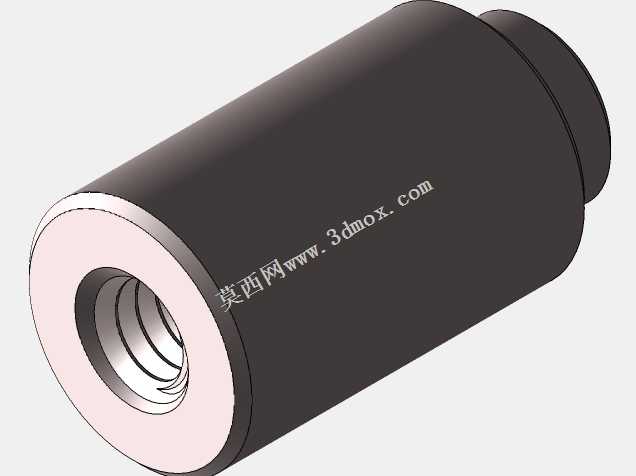

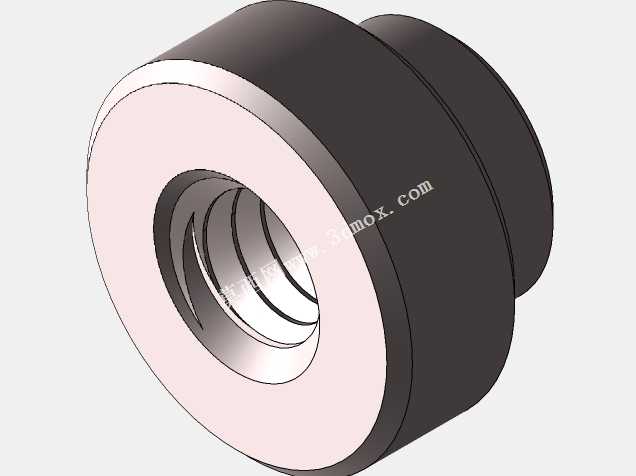

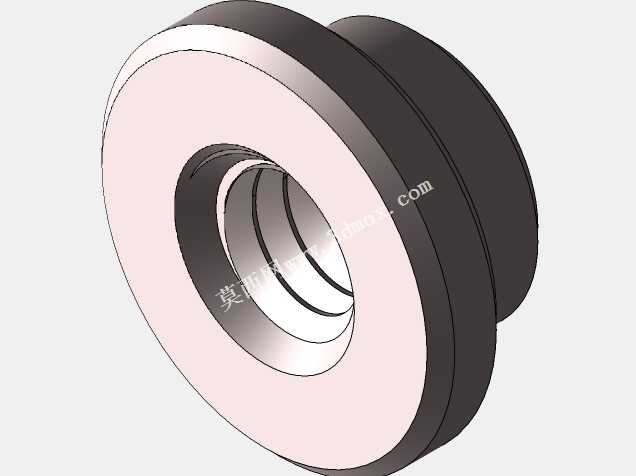

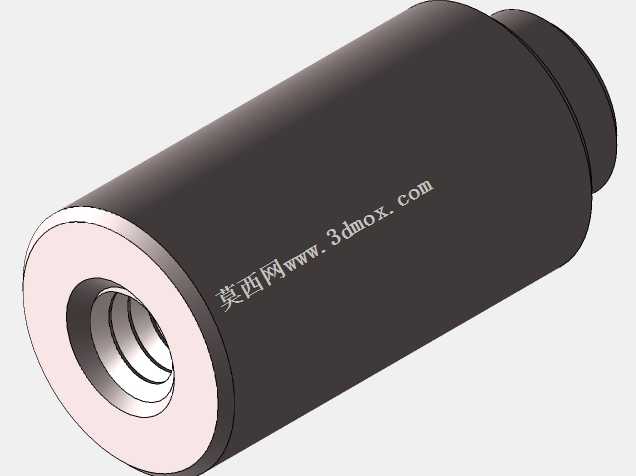

这类SMD内螺纹贴片支撑件，是电子装联领域里针对表面贴装工艺开发的专用紧固连接件，核心应用场景集中在各类采用SMT回流焊工艺的印刷电路板组装环节，覆盖消费电子、工业控制板卡、通讯设备主板、汽车电子模块等多类需要板上支撑、螺接固定的电路装配场景，替代传统的穿孔式铜柱、手工粘接支撑柱，适配全自动化SMT产线的批量贴装需求，大幅提升板卡组装的生产效率与连接可靠性。产品核心功能是为电路板上的外接模块、屏蔽罩、散热片、叠加板层提供带内螺纹的固定支撑位点，无需在PCB上开设贯通安装孔，避免破坏板内线路走线布局，尤其适合高密度布线的多层电路板使用，焊接完成后可通过M2.5规格的螺丝直接锁附待固定部件，支撑高度可根据实际装配需求选择1mm到10mm的不同规格，匹配不同的板间间隙、元件避让需求。从设计思路来看，这类支撑件整体采用同轴回转体结构，底部设计为可与焊锡良好浸润的平整焊接端面，保证回流焊过程中焊锡能够均匀铺展，形成足够的焊接强度，避免后期受震动、外力冲击出现脱落；柱身主体做光滑圆柱面处理，减少贴装过程中吸嘴取件的吸附异常，同时避免柱身毛刺刮伤板上其他贴片元件；顶端的内螺纹孔采用标准M2.5螺纹规格，通止规精度满足通用电子装配的锁附要求，螺纹孔深度经过精准核算，既保证螺丝锁入后的啮合长度足够提供可靠的锁紧力，又避免螺纹过深导致柱壁过薄、焊接后出现柱体变形的问题。外形尺寸方面，不同长度规格的支撑件外径保持统一，适配SMT贴片机通用吸嘴的取件尺寸要求，底部焊接端面的直径经过优化，在保证焊接结合面积足够的前提下，尽可能减少对PCB板面的占用，为周边走线、小型贴片元件预留足够的布局空间；安装边界上，这类支撑件可承受常规回流焊的峰值温度，焊接后柱体与PCB板面的垂直公差控制在极小范围内，保证锁附部件后不会出现倾斜、间隙不均的问题，同时柱体本身采用导电金属材质，还可兼顾接地导通的作用，在固定屏蔽罩时能够实现连续的电磁屏蔽接地路径，提升板卡的抗电磁干扰能力。在实际产线应用中，这类支撑件可以和其他贴片电阻、电容、芯片等元件一同通过钢网印刷锡膏、贴片机自动取件贴放、过回流焊一次性完成焊接，无需后续手工装配工序，相比传统的压铆铜柱、粘接支撑柱，不仅装配效率提升数倍，还能避免手工装配带来的柱体歪斜、粘接不牢、压铆导致PCB变形等问题，尤其适合大批量生产的消费电子、通讯类板卡使用，在高密度组装的电路板中，既能够提供可靠的螺接支撑位点，又能最大化节约板面空间，平衡了连接强度、装配效率与布局空间的多重需求。
