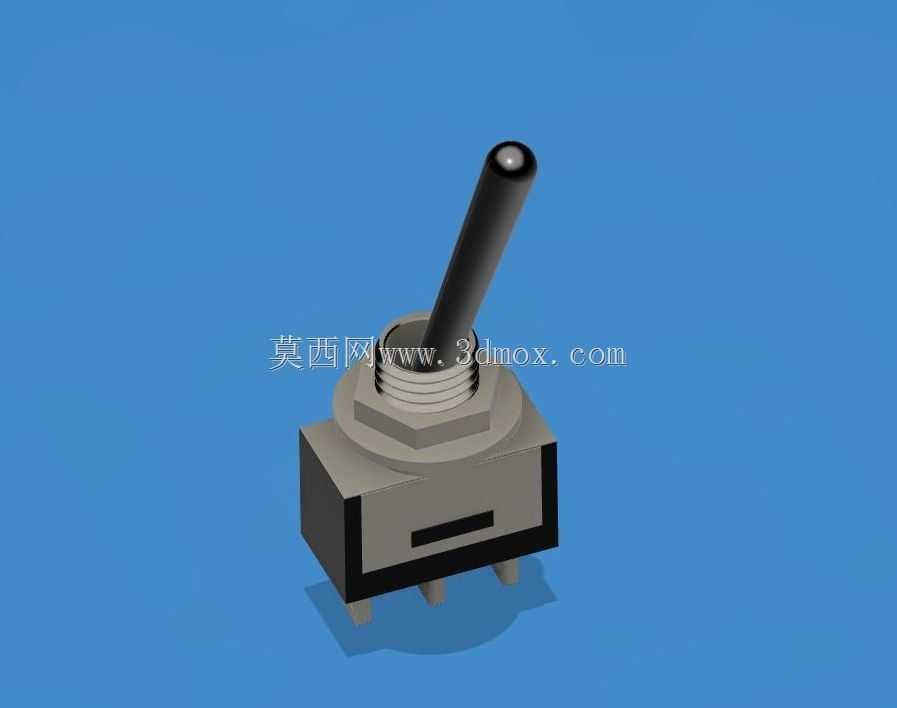

小电流控制用SPDT拨动开关结构设计

这款SPDT拨动开关主要面向小电流工作场景设计，广泛应用在消费电子、小型工控装置、实验测试电路、DIY电子制作等领域，作为电路通断与通路切换的核心控制元件，承担着手动切换信号通路、控制低压小电流回路通断的功能，能够在单刀双掷的接线逻辑下，实现公共端与两个可选输出端的择一连通，满足电路中信号切换、电源档位选择、功能模式切换的实际使用需求。

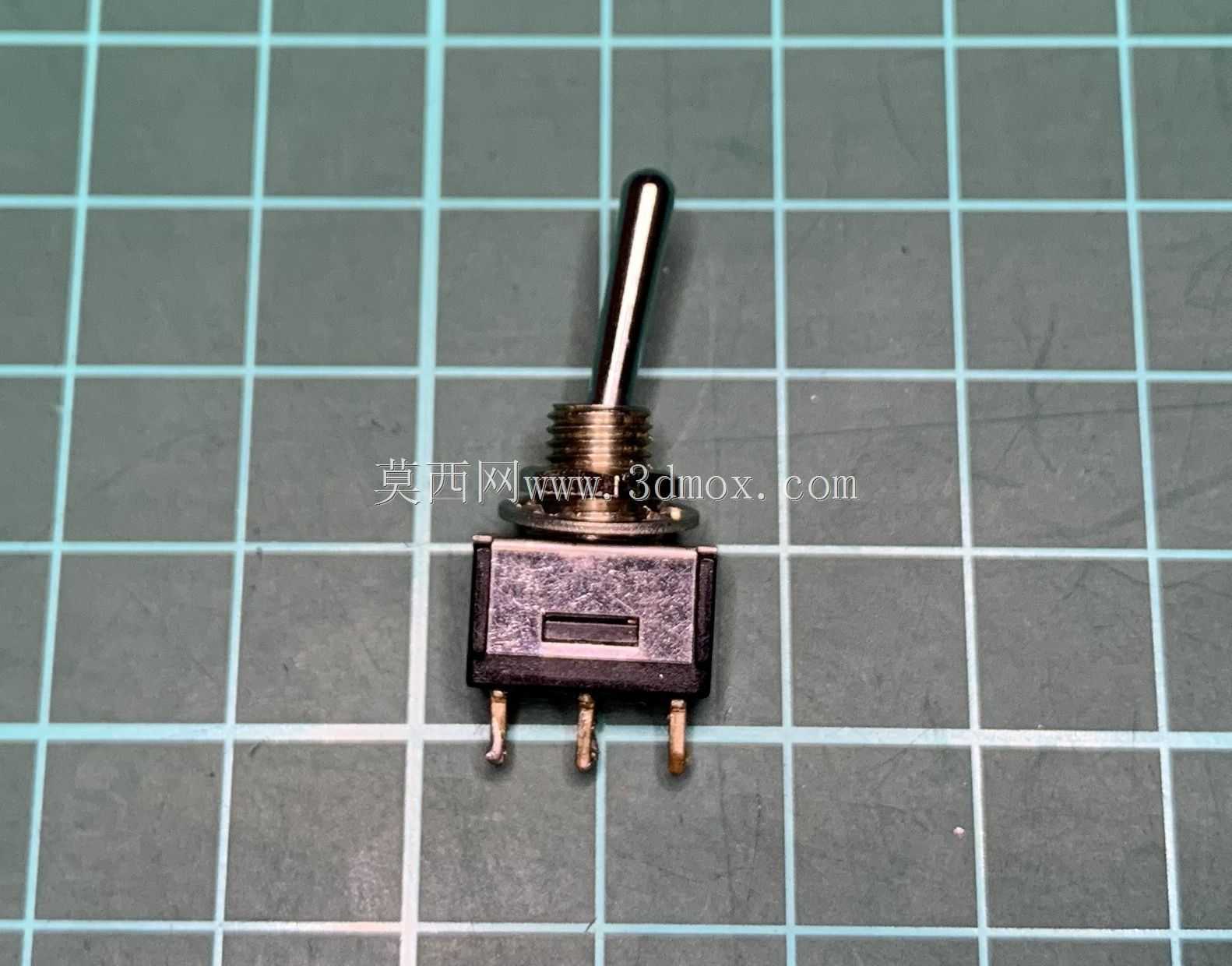

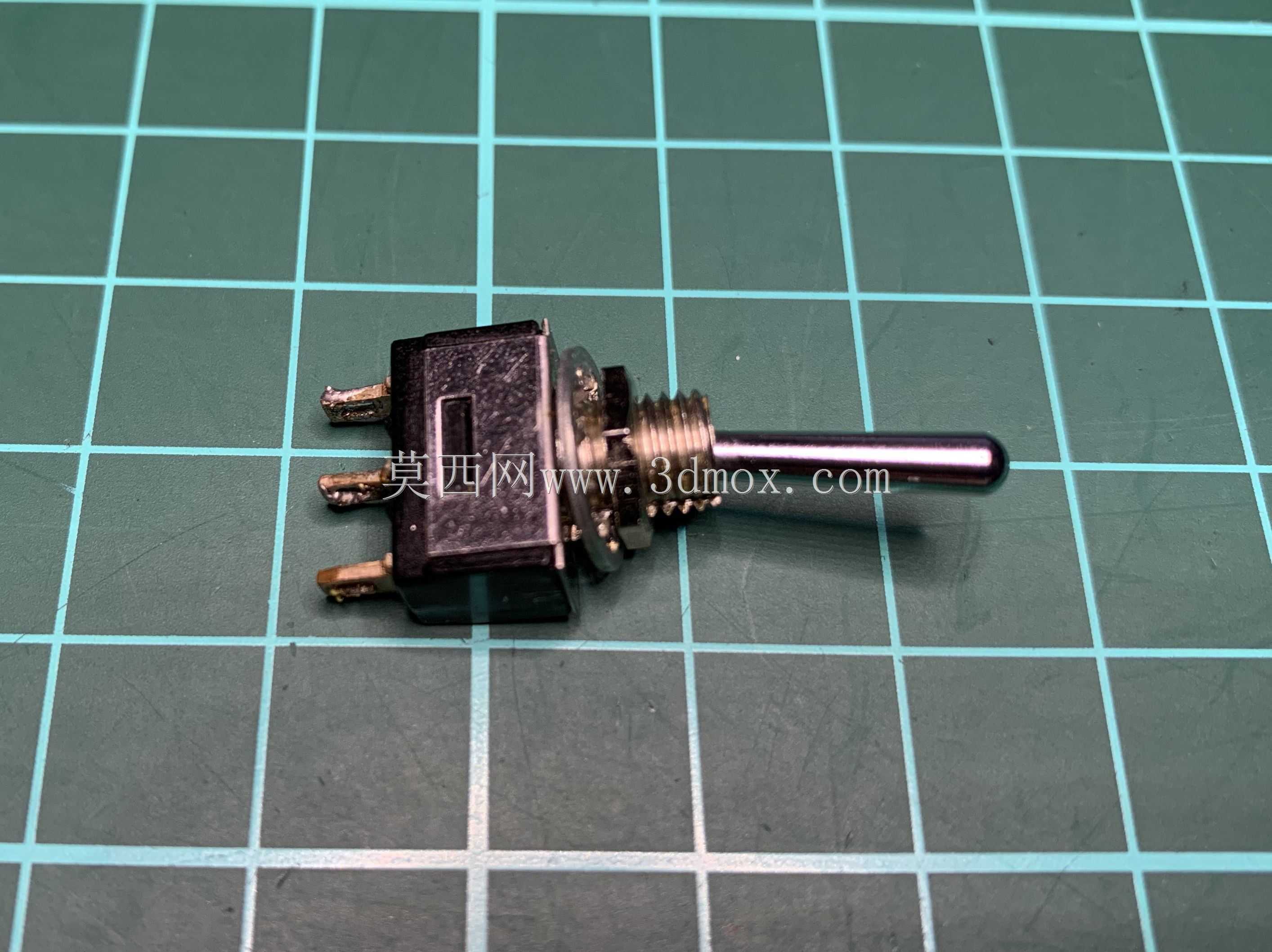

从功能特性来看，这款开关采用扳动式操作结构，拨杆带有明确的操作阻尼反馈，操作者可以通过拨杆的倾斜角度直观判断当前开关所处的档位状态，避免误操作；开关基座采用绝缘耐温的工程材质，能够隔绝引脚之间的导电风险，底部伸出的三个接线引脚采用标准间距设计，既可以适配直插式PCB焊接安装，也能够搭配接线端子实现导线压接安装，适配不同的装配场景。

设计过程中重点规避了常规拨动开关常见的孔距不对齐、结构干涉、装配缝隙过大等问题，对每个组件的配合公差做了精细化调整：拨杆与基座的转动配合部位预留了合理的活动间隙，既保证拨杆扳动顺畅无卡滞，又能避免间隙过大导致的拨杆晃动、档位定位不准问题；基座内部的接触弹片定位结构做了限位设计，能够保证开关在长期扳动使用后，接触弹片不会出现移位，维持稳定的接触导通性能，降低接触不良的故障概率。

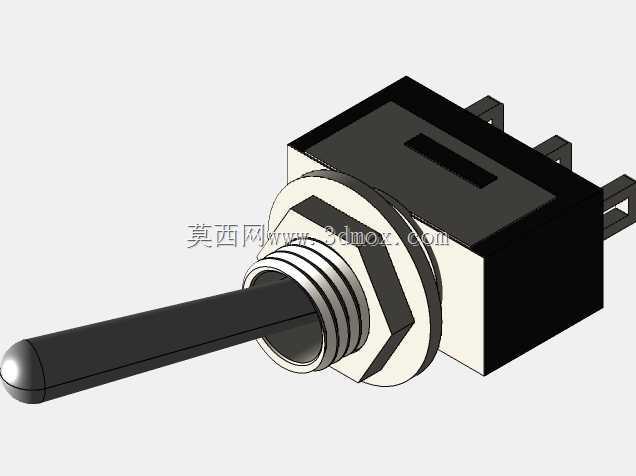

在外形尺寸与安装边界上，这款开关采用方正的基座造型，整体结构紧凑，安装时仅需要在安装面板上预留对应尺寸的固定开孔，引脚伸出长度适配常规PCB板的焊接厚度，拨杆的操作高度预留了足够的操作空间，即使安装在设备外壳内部，搭配加长拨杆帽也能够实现便捷操作；开关整体的外部轮廓没有突兀的突出结构，能够紧密贴合安装面，减少装配后的缝隙，既可以适配嵌入式面板安装，也能够直接焊接在电路板上作为板载控制元件使用，不会占用过多的板上空间，适配小型化电子设备的紧凑布局需求。在实际装配使用中，这款开关的结构设计能够帮助设计者快速完成元件选型适配，避免因模型尺寸偏差导致的安装干涉、孔位错位等设计缺陷，缩短电路装置的开发验证周期。
