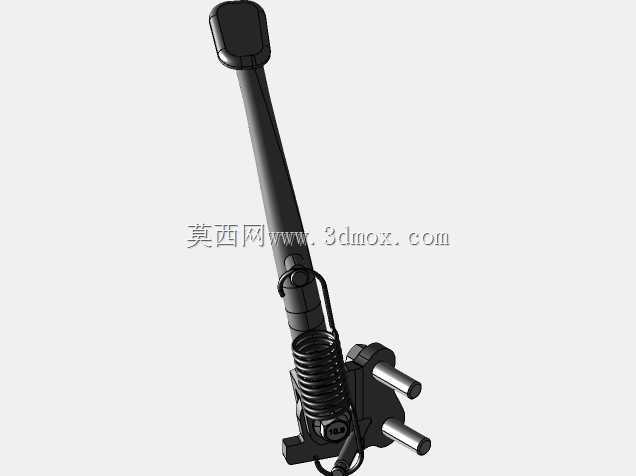

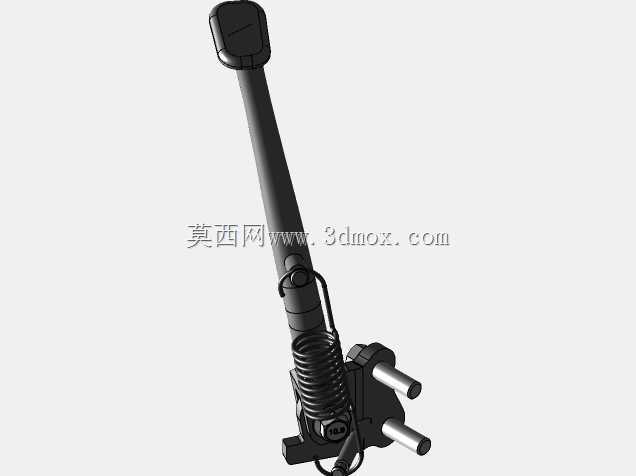

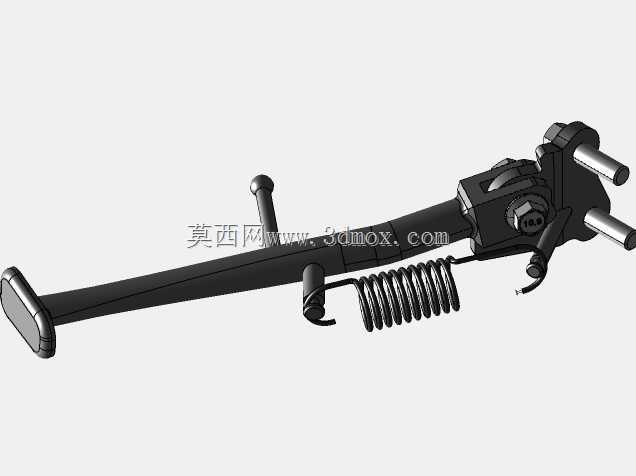

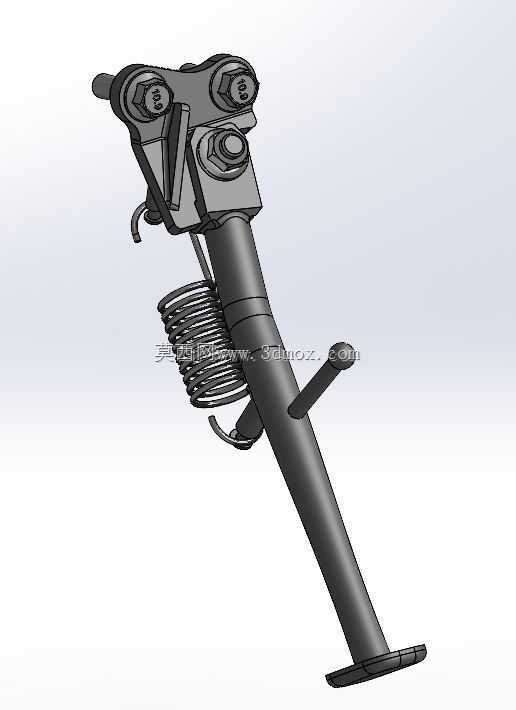

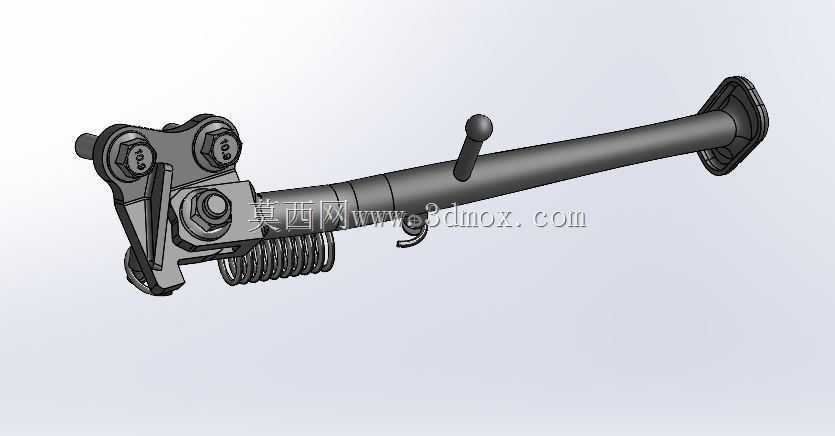

本田CBR954RR摩托车侧撑支架结构设计

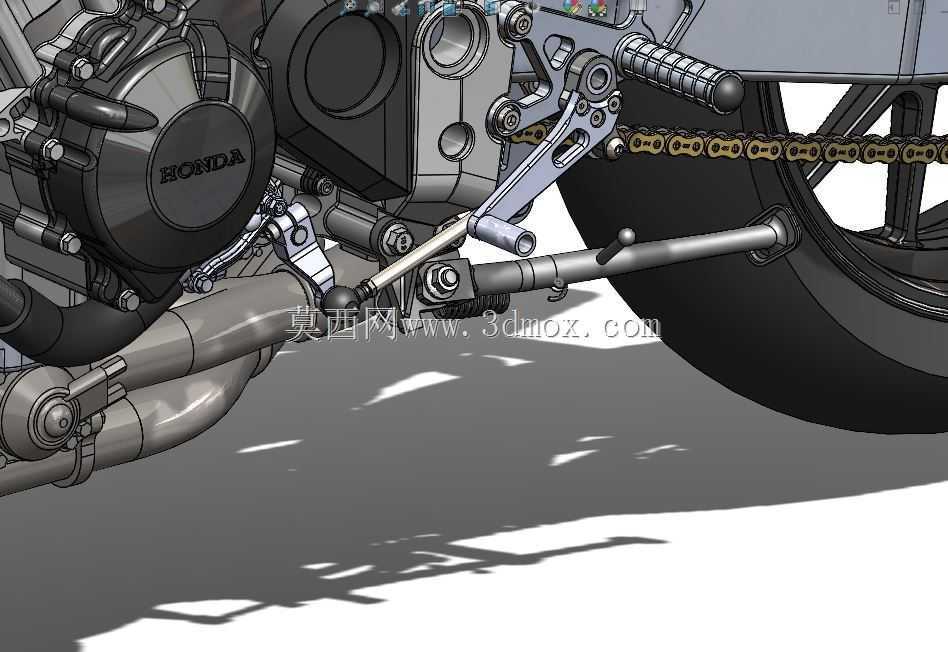

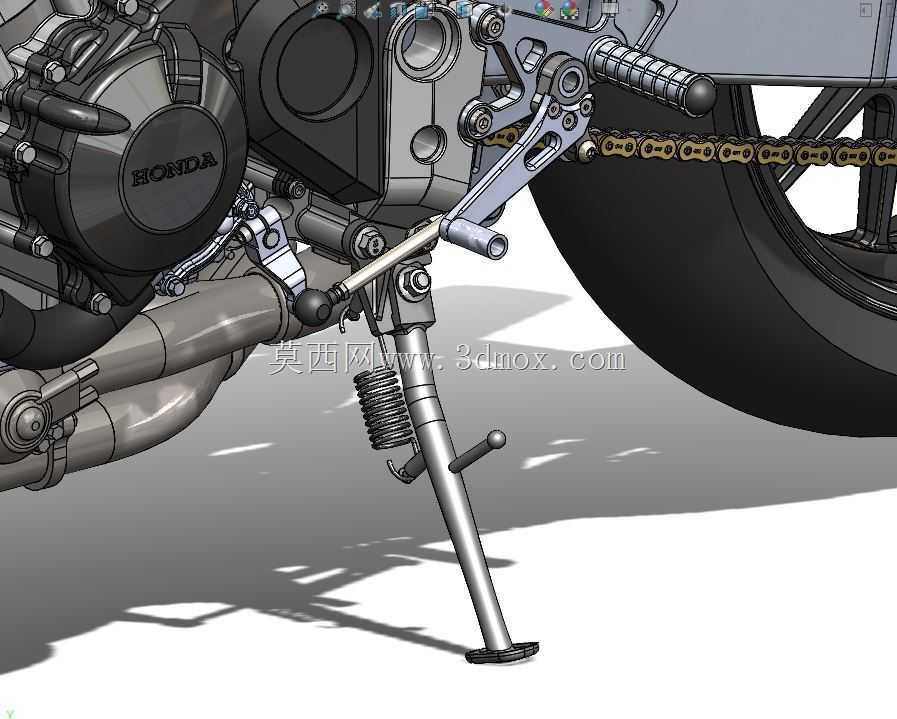

该支架作为大排量运动摩托车的驻车承载部件，主要应用于日常道路停放、赛道临时休整等场景，是摩托车驻车系统的核心组成部分，承担车辆静止状态下的侧倾支撑功能，避免车辆倾倒造成外观件损伤、油液泄漏等问题。在实际使用场景中，该支架适配本田CBR954RR这类高性能运动摩托的车身布局，既满足日常通勤临时停靠的便捷性需求，也适配赛道区域短时间驻车的快速收放要求，不会在车辆压弯行驶时与地面发生剐蹭干涉，兼顾了驻车稳定性与行驶安全性。从功能特性来看，该支架采用上下双位置可调的结构设计，可根据车辆改装后的悬架高度、轮胎规格变化调整支撑长度，适配不同使用场景下的驻车倾角需求；支架主体采用高强度合金材质设计，杆身做了等强度变径处理，在保证承载能力的前提下尽可能降低自身重量，减少非簧载质量对车辆操控性能的影响；底部设置了加大的防滑支撑脚垫，增大与地面的接触面积，即使在松软沥青、湿滑瓷砖等低附着路面停放，也能避免支架下陷打滑导致的车辆倾倒；支架与车架连接位置集成了复位弹簧结构，车辆起步扶正时可自动将支架弹回收起位置，避免行驶过程中支架下垂触碰路面引发安全隐患。在设计思路上，该结构首先基于原车车架的安装点坐标进行基准定位，严格匹配原车脚蹬总成、排气前段、后摇臂的周边边界，确保支架在收起、放下两个极限位置都不会与周边零部件发生运动干涉；支撑角度经过反复校核，驻车时车身侧倾角度控制在合理区间，既保证单侧支撑的稳定性，避免外力轻微触碰就发生倾倒，也能让驾驶者扶车起步时不需要施加过大的扶正力度；连接转轴位置做了耐磨衬套的预留设计，可长期承受支架反复转动的磨损，延长部件使用寿命。从安装边界来看，该支架的上部安装孔位完全适配本田CBR954RR原车车架的侧撑安装座，不需要对原车结构进行打孔、焊接等改装操作，可直接替换原厂侧撑部件；支架收起后与车身侧面的间隙控制在安全范围内，不会与排气前段的高温区域直接接触，避免长期高温烘烤导致支架材质强度下降；放下状态下的支撑点位置经过重心匹配，车辆驻车时整车重心投影落在支架与前后轮构成的支撑三角形内部，保证驻车状态的稳定性，即使在带有轻微坡度的路面停放，也能保持稳定的支撑状态。
