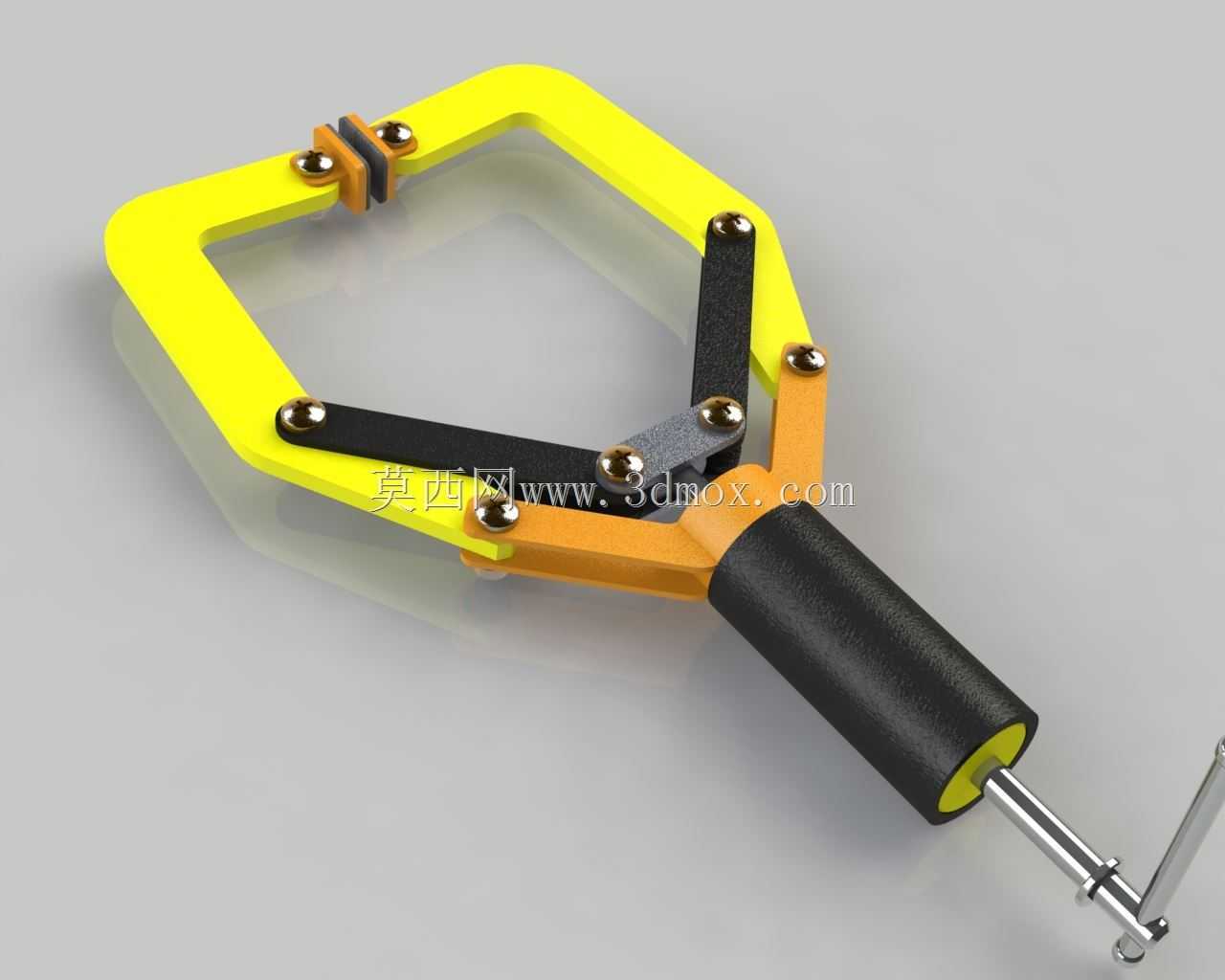

手持式多触点同步夹紧工装夹具结构

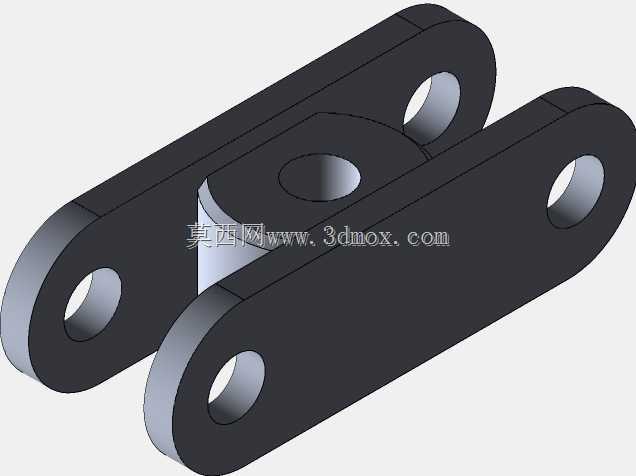

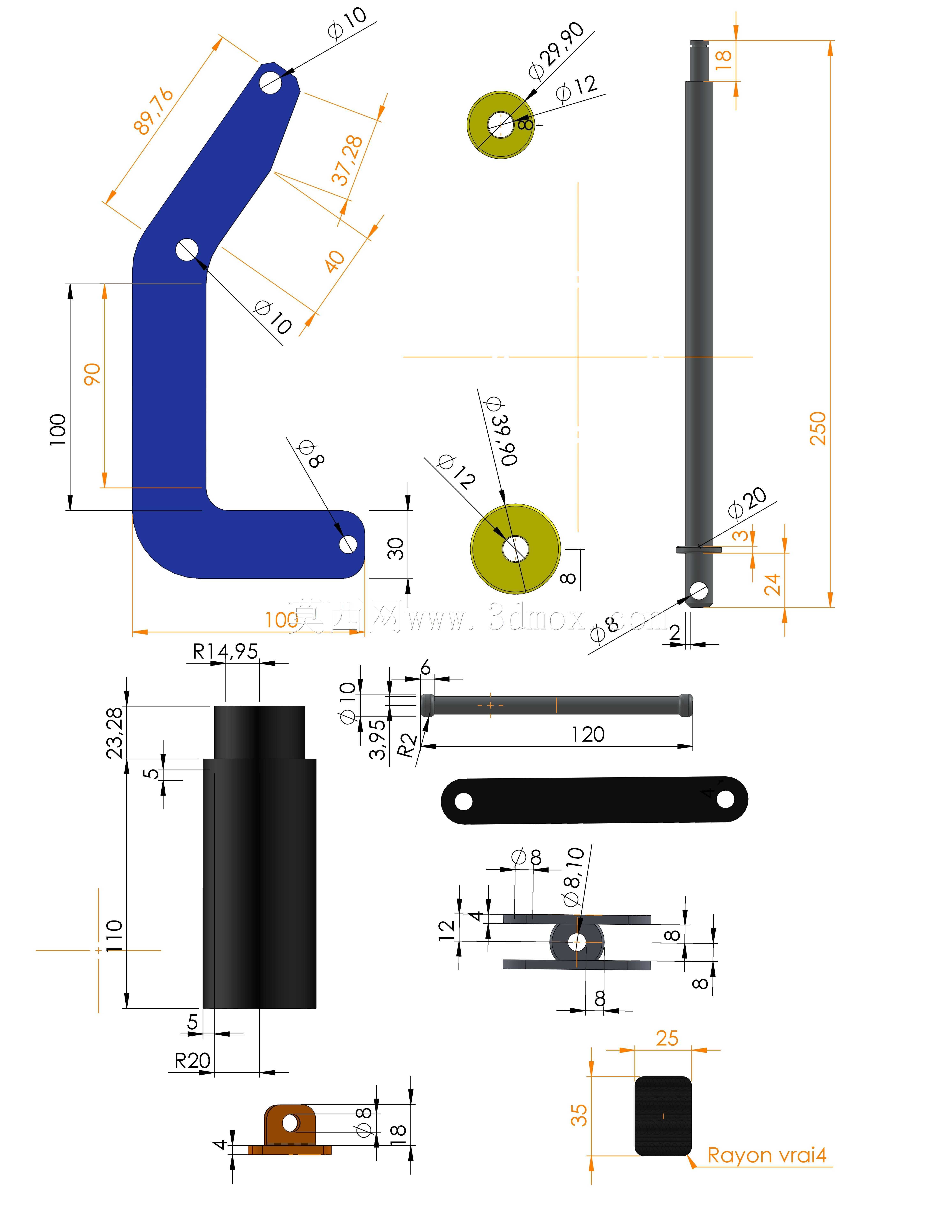

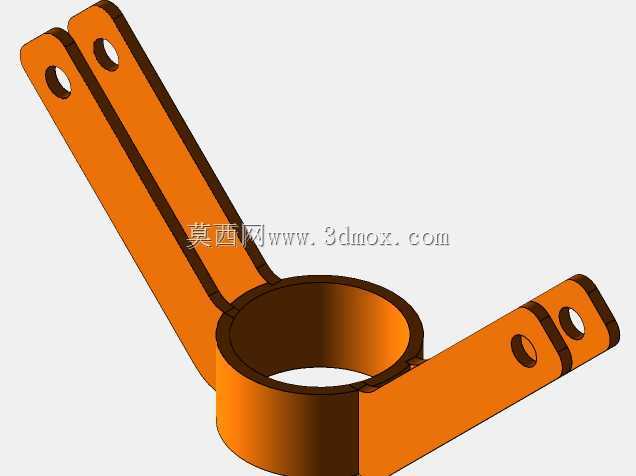

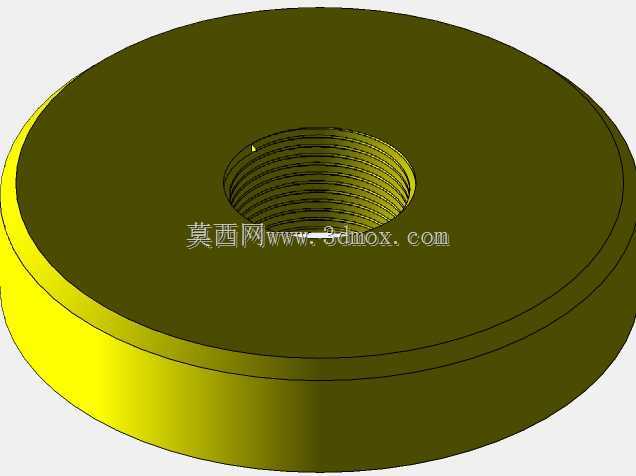

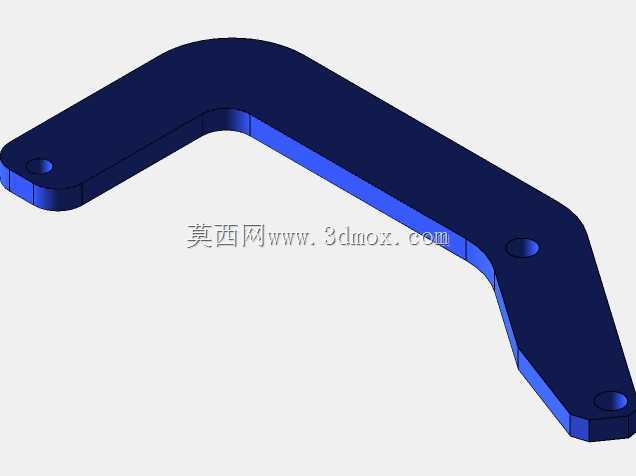

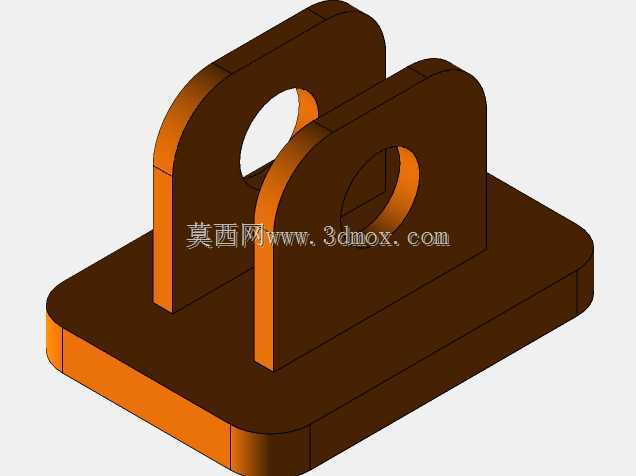

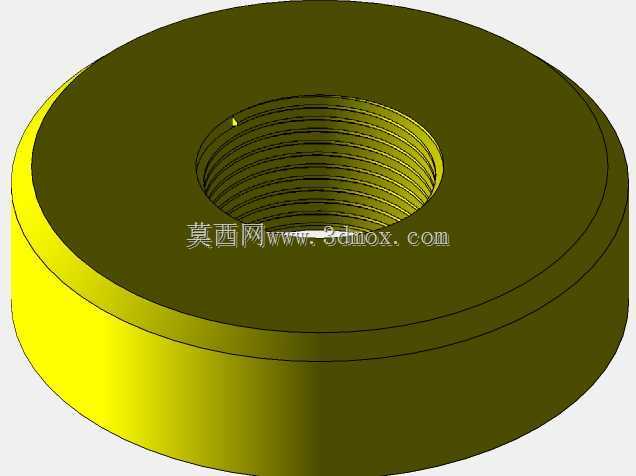

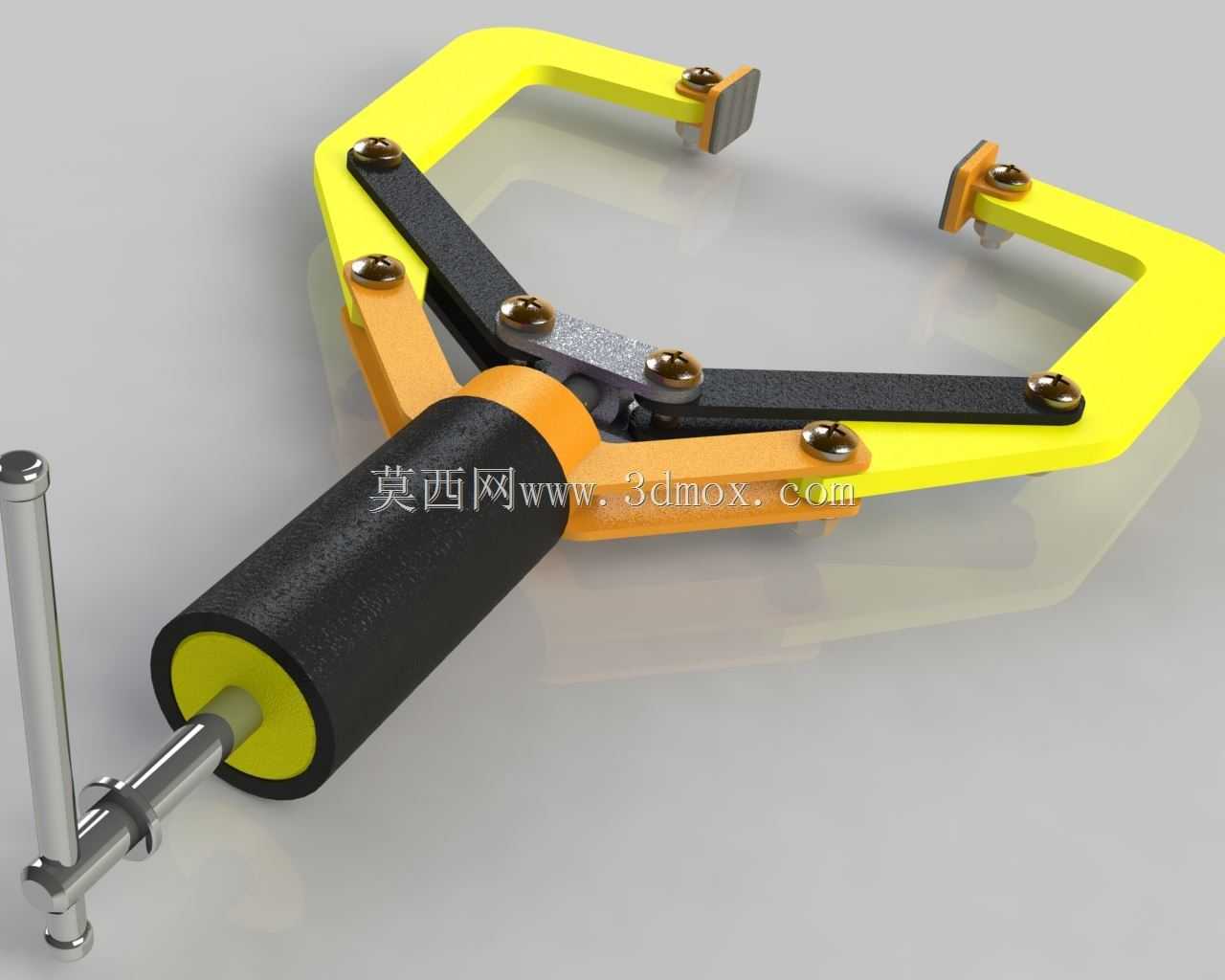

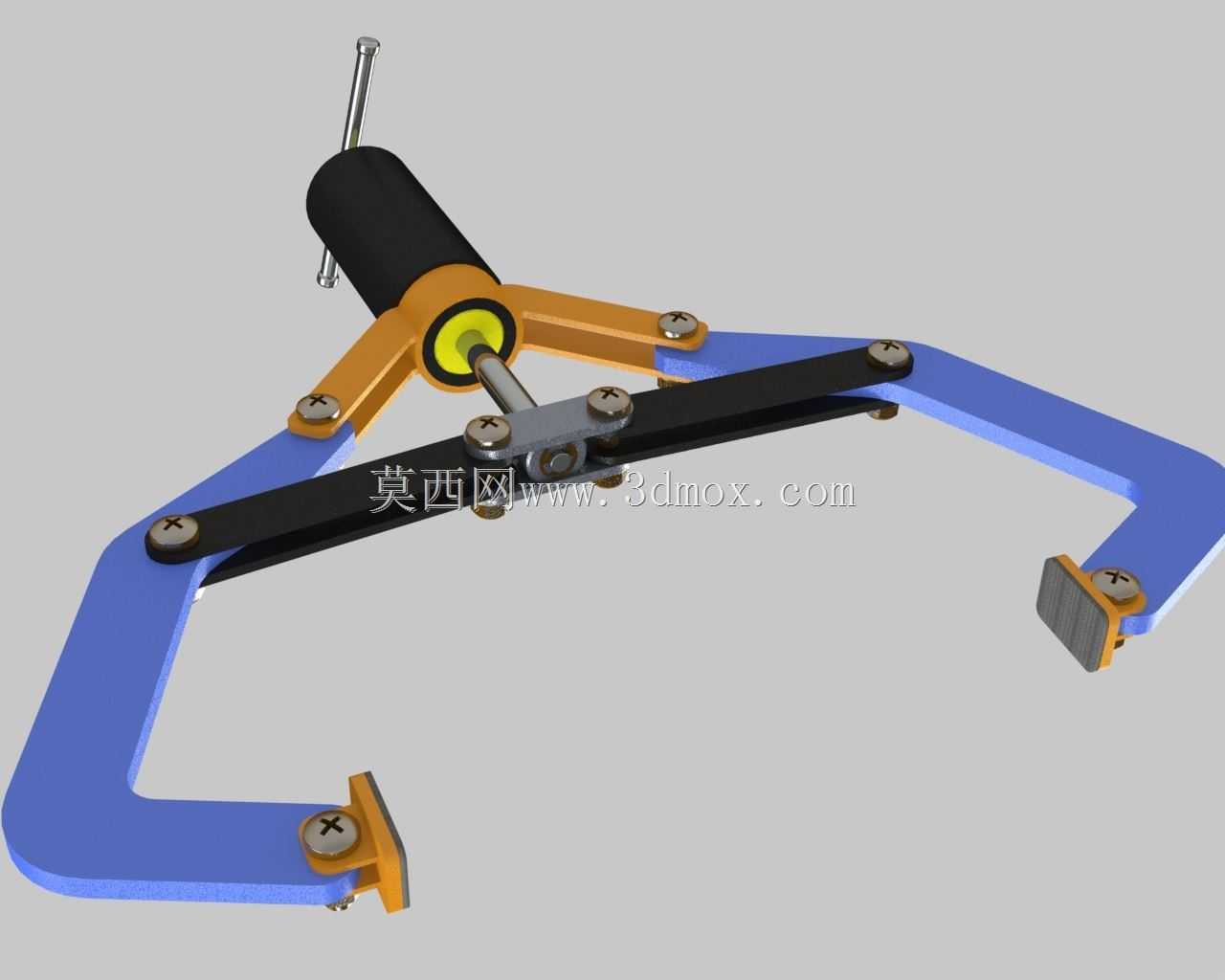

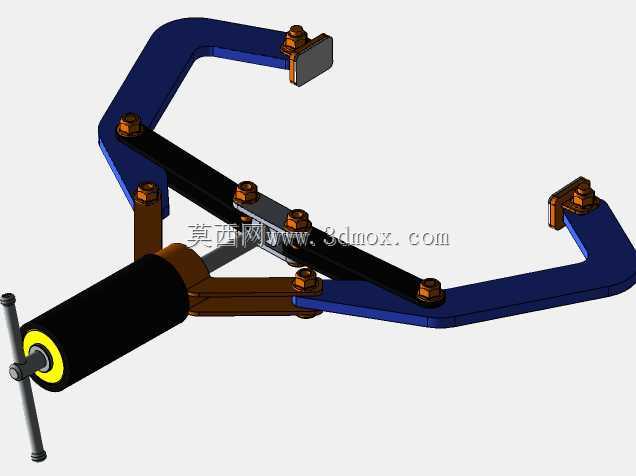

这款手动夹紧工具主要面向小件装配、工件临时固定、精密部件粘接定位、薄壁件加工辅助夹持等场景，可覆盖电子元器件组装、手工模型制作、小型五金件焊接定位、工艺品加工固定等多类作业需求，相比传统单螺杆C型钳，它能实现多点同步施压，避免单点夹持造成的工件变形、压痕或者夹持偏移问题。从功能特性来看，该夹具采用剪式连杆增力结构，握持手柄处设置防滑橡塑包覆层，操作时单手握持按压即可驱动三组夹持触头同步向中心收拢，触头端面加装软质防滑垫，既可以增大接触摩擦力防止工件滑脱，又能避免硬质金属触头刮伤工件表面，适配不同材质的工件夹持需求，包括塑料件、薄金属片、木质小件、PCB板等易损工件都能稳定夹持。设计思路上，整体采用对称式连杆布局，将手掌握力通过多组铰接连杆转化为三个夹持端的同步径向夹紧力，无需逐个调整夹持点位，操作效率远高于传统单头夹具；C型外框架采用高强度工程塑料搭配金属嵌件的结构，在保证整体结构刚度的同时降低工具自重，长时间手持作业不易产生疲劳；铰接点位全部采用金属销轴连接，配合耐磨衬套降低反复开合的磨损量，延长工具使用寿命；尾部的螺杆调节结构可以调整初始夹持开口范围，适配不同尺寸规格的工件夹持需求，无需更换夹具即可覆盖一定尺寸区间的作业任务。从安装与尺寸边界来看，该夹具为纯手动手持式工具，无需外接气源、电源等动力源，无固定安装要求，可随时拿取使用，整体最大展开状态下夹持开口范围可覆盖直径120mm以内的圆形或异形工件，收拢状态下整体长度约210mm，握持部位直径约35mm，符合成年人手掌握持的人机工程尺寸，作业时最小操作空间仅需预留250mm见方的区域即可完成操作，不会受狭窄作业空间的限制。三个夹持触头呈120度均匀分布，夹持时受力均匀，针对圆形管件、不规则异形件都能实现稳定的三点定心夹持，不会出现工件偏斜、夹不紧的问题，相比传统两爪夹具，三点夹持的稳定性提升明显，尤其适合圆柱形工件的固定作业，在小件焊接、点胶、打磨等需要临时固定工件的工序中，能够解放操作人员的双手，提升作业精度与操作安全性。
