铝型材框架式纸箱自动装盒设备结构

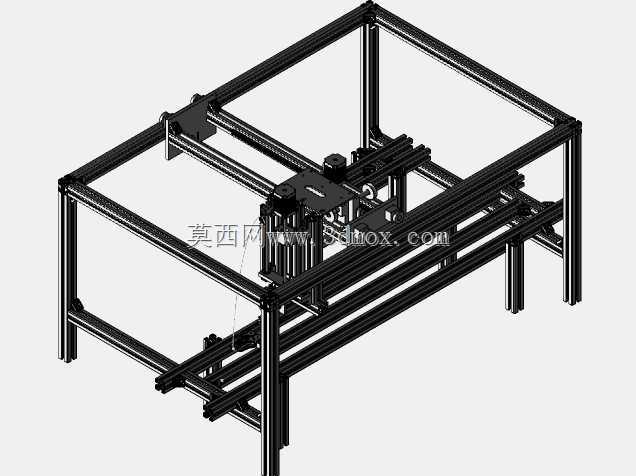

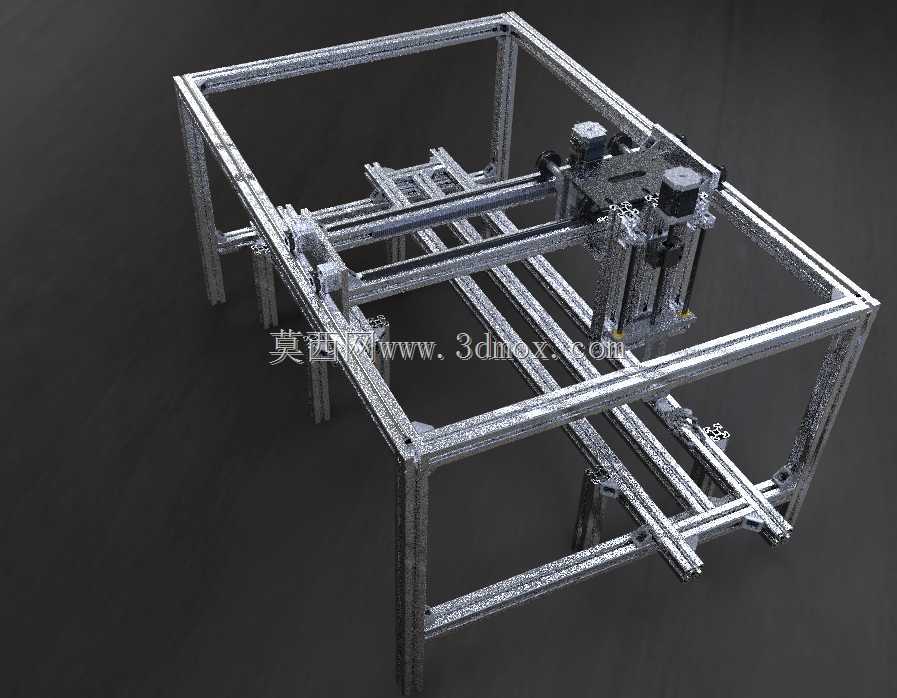

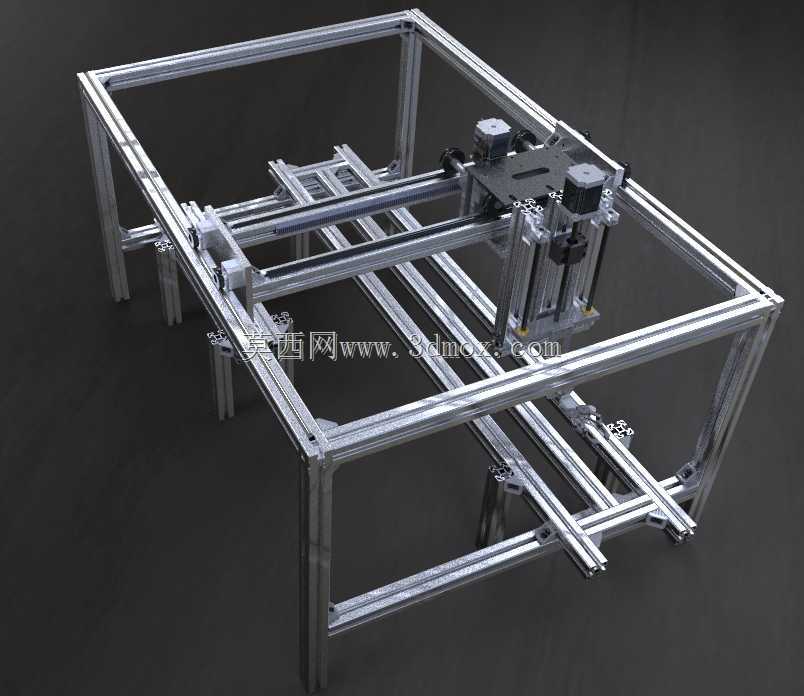

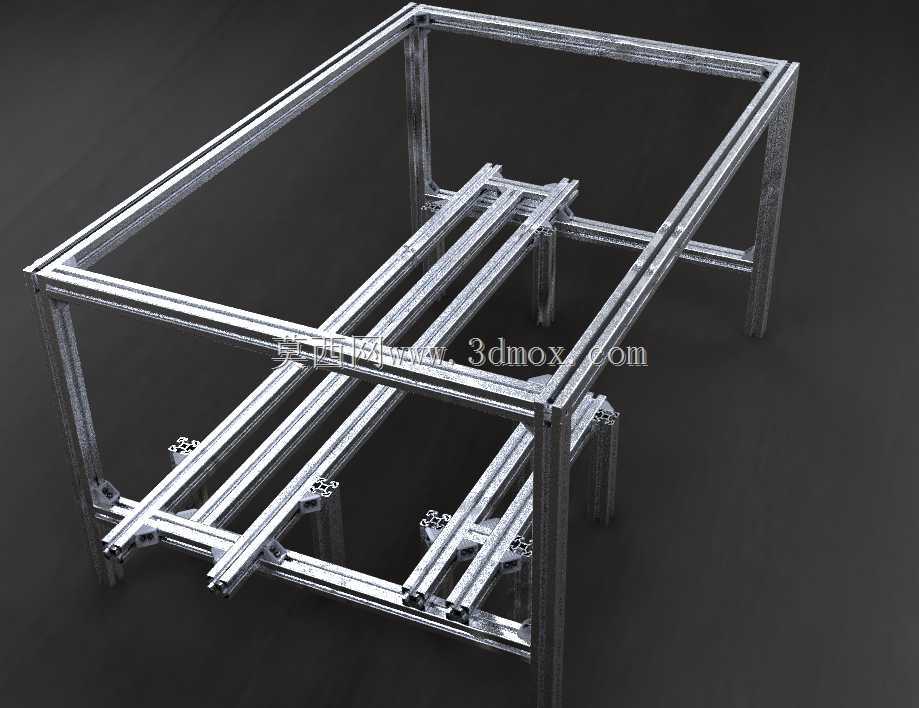

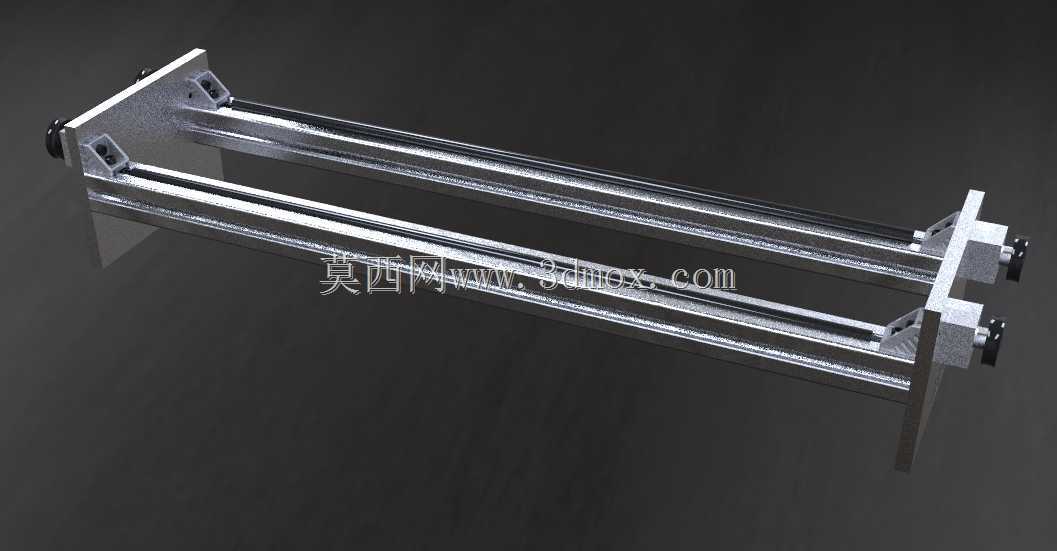

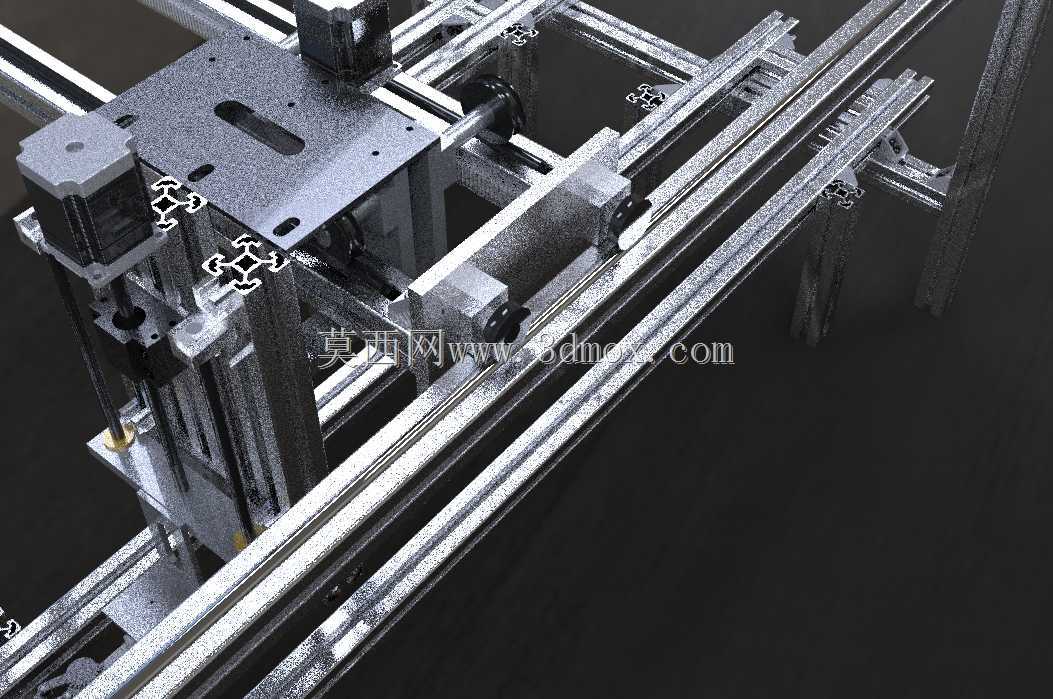

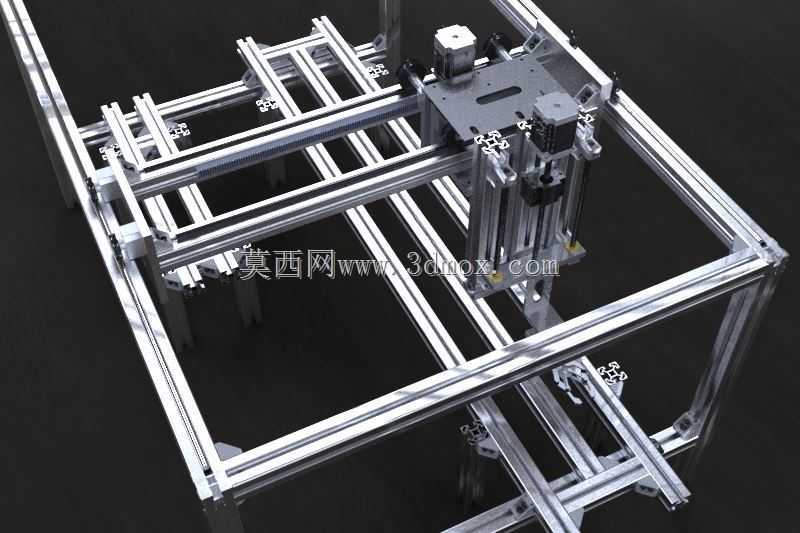

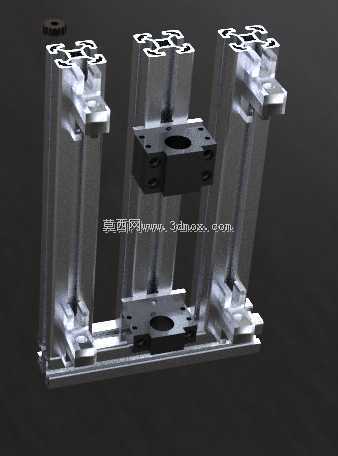

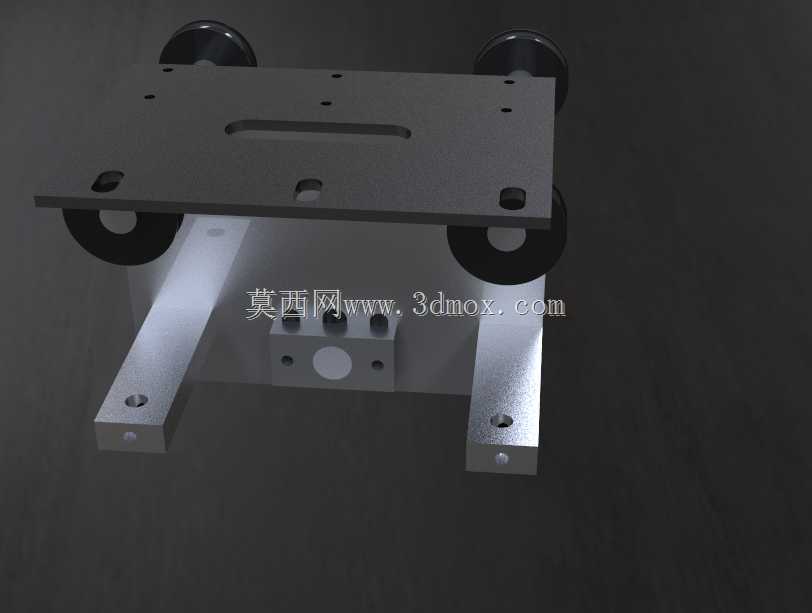

这款设备主要面向制药、医疗器械、化妆品及快消品行业的后段包装工序，适配常规瓦楞纸板箱的自动开盒、装填与封合前置工位作业，可直接对接前端生产线的出料端，完成待包装产品从流水线到成品纸箱的自动化转运装填，替代传统人工装箱环节的重复劳作，大幅降低包装工序的人力投入，同时规避人工操作带来的装箱规整度不足、异物混入等质量风险，适配中小批量多品类的柔性包装生产需求，可根据产线节拍调整运行速率，匹配不同产能的生产线排布要求。设备整体采用工业铝型材搭建主体框架，摒弃了传统焊接机架的笨重缺陷，所有型材连接采用标准角件与紧固件锁紧，无需焊接作业，既方便前期的组装调试，也便于后期根据生产需求调整工位布局、拓展功能模块，框架的型材选型经过载荷校核，可承载多轴运动模组的高速往复运行载荷，长期运行不会出现结构形变、精度偏移的问题。核心运动部分采用双轴龙门式传动结构，X轴方向布置双根平行直线导轨承载横向移动负载，Y轴搭配同步带传动模组实现纵向工位切换，Z轴集成导向轴与驱动部件完成垂直方向的取放、压合作业，各轴的驱动端预留了标准安装位，可根据实际负载需求选配不同功率的驱动部件，传动路径的设计充分考虑了运行行程的冗余量，可覆盖常规尺寸纸板箱的全工位作业范围，不会出现行程不足导致的作业死角。设备的安装边界充分适配车间常规产线的高度要求，底部支撑腿预留了水平调节脚杯安装位，可根据车间地面的平整度调整整机水平度，无需额外制作安装基础，直接放置于平整车间地面即可投入使用，框架侧面预留了电气元件安装槽与走线空间，可将控制线路、气动管路全部内嵌于型材槽内，既避免管线外露带来的安全隐患，也让整机外观更加整洁规整，设备的作业工位排布遵循人体工程学设计，日常运维、耗材更换的操作位均设置在人员易触及的区域，无需拆解主体框架即可完成常规的维护保养作业。在功能设计上，设备可兼容一定尺寸范围内的不同规格纸板箱作业，更换产品规格时仅需调整导轨限位块位置、修改运动路径参数即可快速切换，无需大规模更换结构零件，适配多品种小批量的生产场景，各运动轴的运行速度、加速度均可独立参数调节，可根据待包装产品的易碎特性调整运行节奏，避免高速运动带来的产品磕碰损伤。
