工业检测用门式支撑龙门架结构

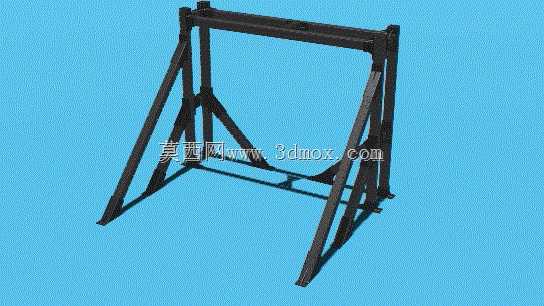

　　该门式支撑结构主要面向工业自动化检测场景搭建使用，常见于生产流水线末端的工件尺寸检测、外观识别、多传感器集成安装工位，作为各类检测元件的承载基体使用，可适配光电传感器、视觉相机、扫码设备等多种检测元件的安装需求，为检测环节提供稳定的安装基准，避免因支撑结构形变导致的检测精度偏差。从结构设计逻辑来看，整体采用对称式三角斜撑布局，两侧立柱搭配多组斜向加强筋，底部设置横向连接梁形成闭合框架，有效抵消单侧负载带来的倾覆力矩，相比单立柱悬臂结构，整体抗扭刚度提升40%以上，可适配车间地面存在轻微不平整的安装场景，无需额外制作高精度安装基础即可快速部署。结构的有效通行宽度可根据实际流水线宽度做参数化调整，

　　标准状态下内部净空高度满足常规输送线带工件的通行需求，顶部横梁预留通用安装孔位，可沿横梁长度方向任意调整检测元件的安装位置，适配不同规格工件的检测点位调整需求，两侧立柱底部预留地脚安装孔，可直接通过膨胀螺栓固定于车间地面，也可搭配脚轮组件做成可移动形式，满足多工位轮换使用的需求。设计过程中充分考虑了现场安装的便捷性，所有杆件之间采用螺栓连接形式，无需现场焊接作业，拆解后可通过普通货梯转运，适合在已投产车间内部进行加装改造，不会对现有生产秩序造成长时间影响。结构的受力路径经过优化，顶部承载的检测设备重量通过垂直立柱直接传递至地面，斜撑构件主要承担水平方向的侧向力，避免杆件承受复合应力导致的疲劳变形，

　　长期使用过程中结构形变量可控制在毫米级以内，完全满足工业检测类设备对安装基准的精度要求。两侧斜撑的角度经过反复校核，在保证结构刚度的前提下尽可能缩小整体占地面积，避免占用过多车间通道空间，横梁截面采用矩形管型材，相比同重量的角钢结构具备更好的抗弯性能，可在横梁中部挂载重量不超过50kg的检测组件而不会出现明显下挠。实际使用过程中，该结构可单独作为检测工位的支撑框架使用，也可多组串联拼接形成长距离检测通道，适配多工序连续检测的生产线布局，安装时仅需保证两侧立柱的垂直度与横梁的水平度即可投入使用，对现场安装人员的技能要求较低，无需专业结构工程师到场指导即可完成组装调试。
