三角转子旋转式动力输出结构仿真演示

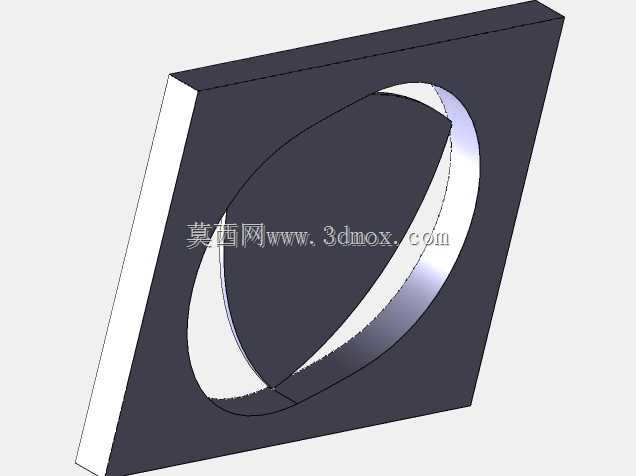

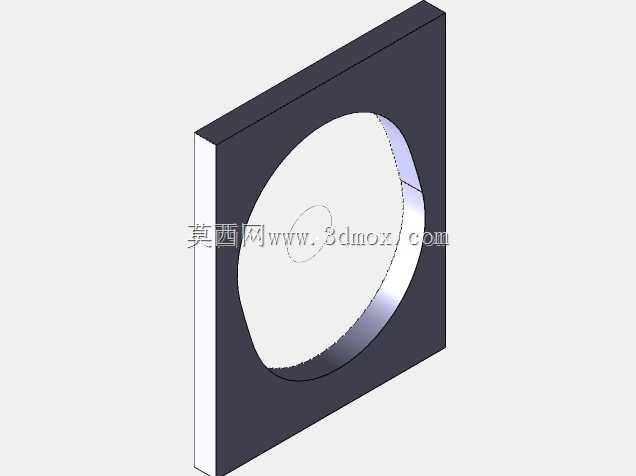

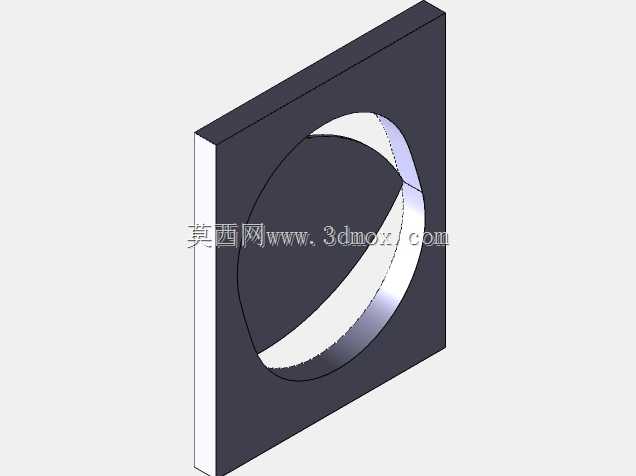

　　这套结构还原了三角转子动力装置的核心运动逻辑，在做结构验证阶段，可直接用于高校动力工程专业的原理教学演示，也能给小型航空模型、便携动力单元的研发团队做初期运动干涉校验参考。不同于传统往复式活塞的直线-旋转转换路径，该结构直接通过三角转子在8字形缸体内的偏心旋转完成进气、压缩、做功、排气四个冲程，没有复杂的连杆配气组件，整体轴向尺寸可以压缩到同功率往复机的三分之一左右，对于安装空间局促的便携动力场景适配性更强。设计阶段优先锁定了缸体的双弧外旋轮线轮廓，偏心轴的偏心距与转子半径的比值严格控制在1:5.2的常用区间，避免转子运转过程中出现尖点刮蹭缸壁的问题，转子三个顶角的密封槽预留了0.12mm的安装间隙，可适配常规的径向密封片安装需求，

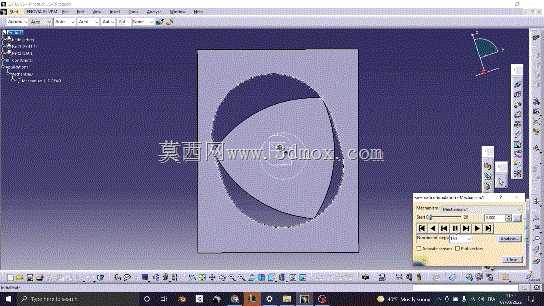

　　保证运转过程中三个工作腔的密封性不会出现串气问题。从安装边界来看，整套结构的外接安装面集中在缸体两端的端盖位置，端盖上预留的螺栓孔采用圆周均布设计，可直接对接不同规格的动力输出端连接法兰，偏心轴的输出端采用标准平键连接结构，能适配多数通用的负载连接接口，不需要额外做转接件设计。做运动仿真时可以直观看到，转子每旋转一圈，偏心轴会同步旋转三圈，三个工作腔会依次完成完整的工作循环，动力输出的平顺性远高于同缸数的往复式结构，没有往复活塞带来的一阶二阶惯性振动，运转时的整机震动控制难度更低。在实际选型参考时，这套结构的参数逻辑可以直接平移到小型无人机动力、便携发电机组、小型摩托动力的初期方案验证中，尤其是对重量、体积要求严苛的场景，该结构的功率密度优势会体现得更明显，设计过程中需要额外注意转子偏心运动的动平衡调校，端盖与转子端面的配合间隙要控制在0.05mm以内，避免出现端面漏气导致的动力损失问题。
