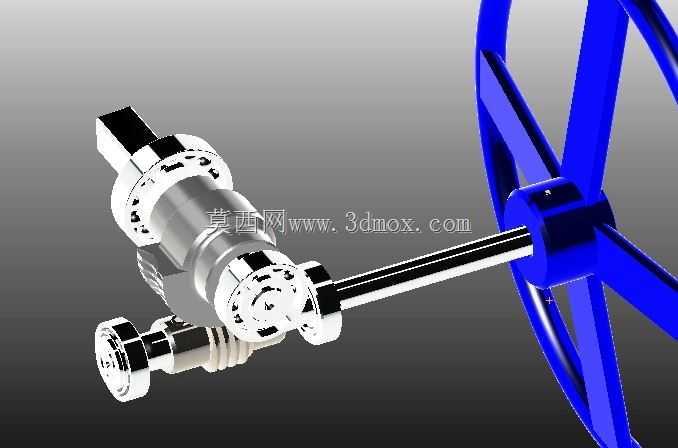

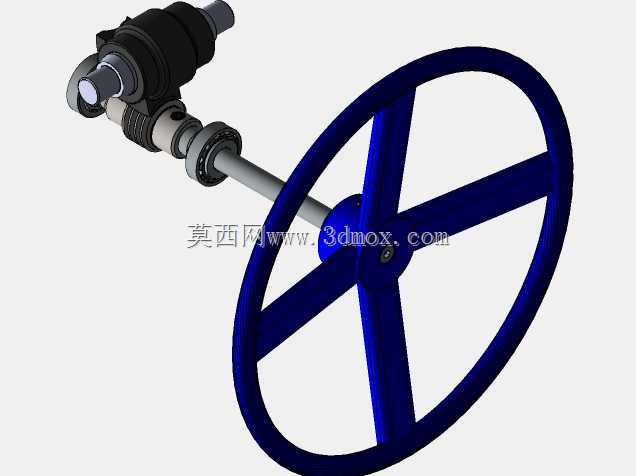

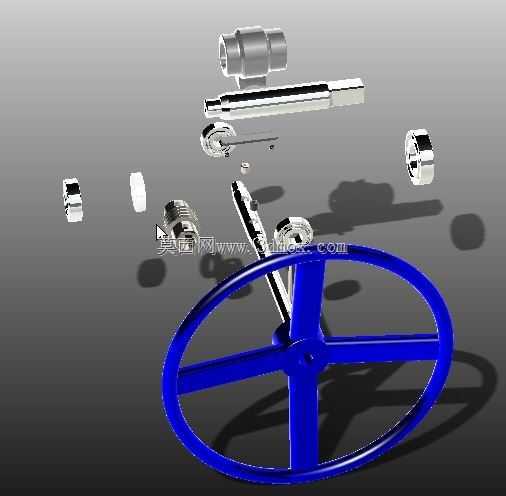

阀门驱动用四分之一转蜗轮蜗杆变速装置

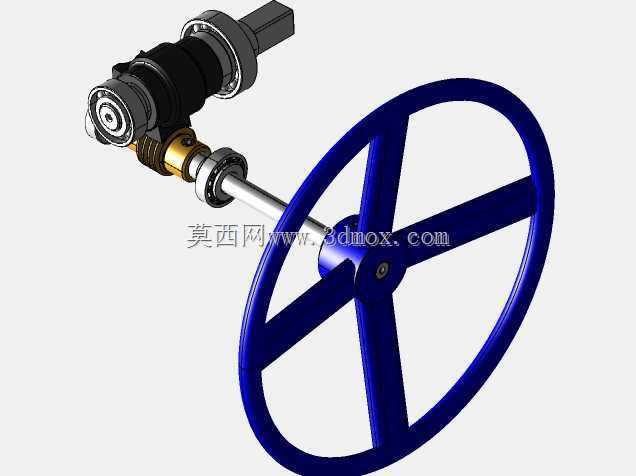

这款四分之一转变速装置是专为90度回转类阀门设计的核心驱动执行组件，广泛适配球阀、蝶阀、塞阀等需要做四分之一圆周回转动作的工业阀门，在市政给排水、石油化工管线、暖通空调流体控制、燃气输配管网等场景中承担动力传递与扭矩放大的核心作用，可将手动输入或者配套驱动电机输出的高转速小扭矩，转化为低转速大扭矩的回转动力，驱动阀瓣完成90度范围内的启闭动作，同时具备可靠的自锁特性，避免阀门受介质压力冲击出现自行回转移位的问题，保障管线通断状态的稳定可控。

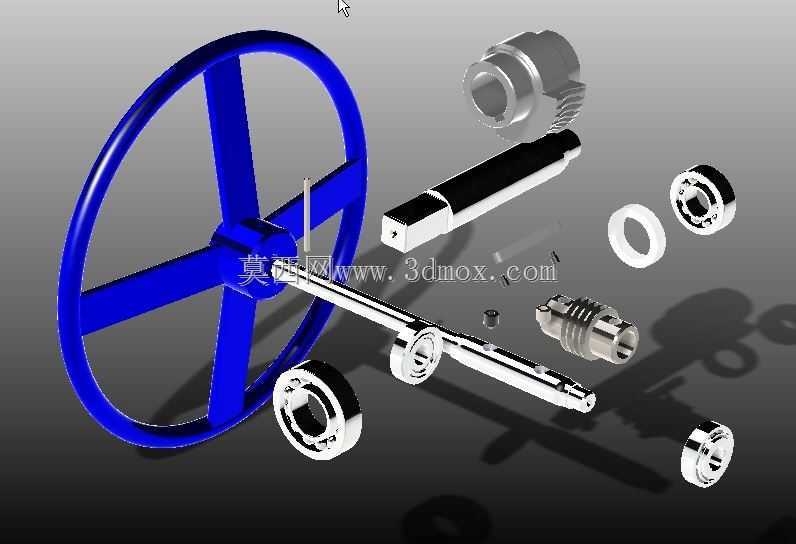

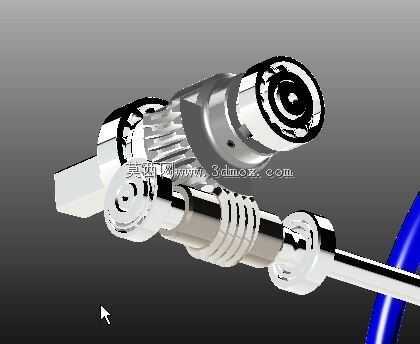

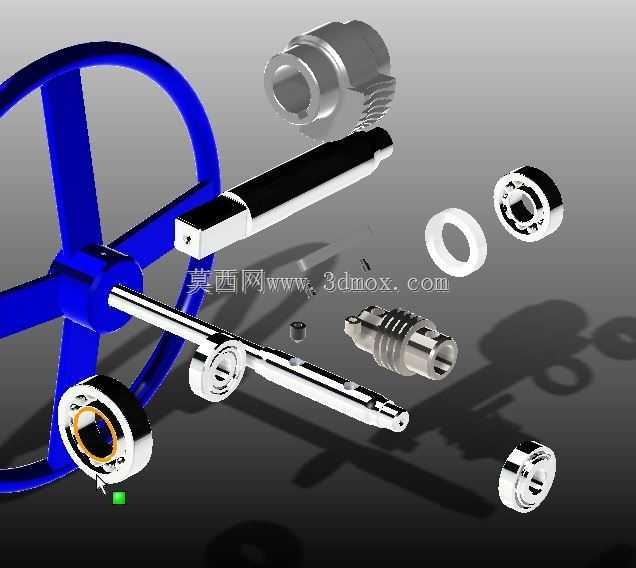

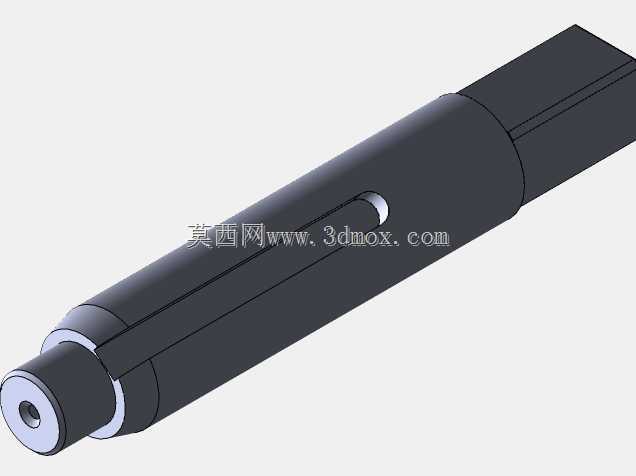

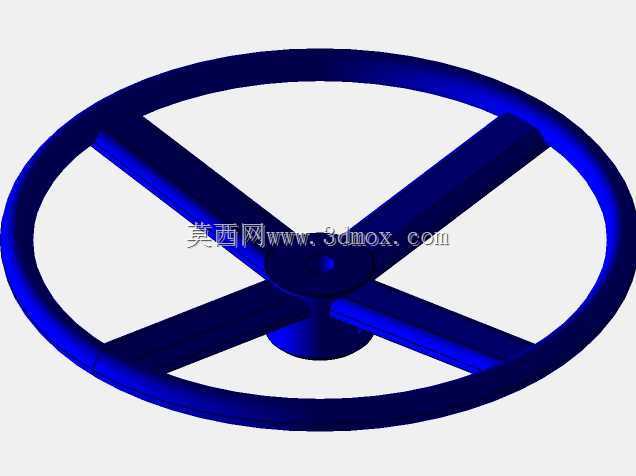

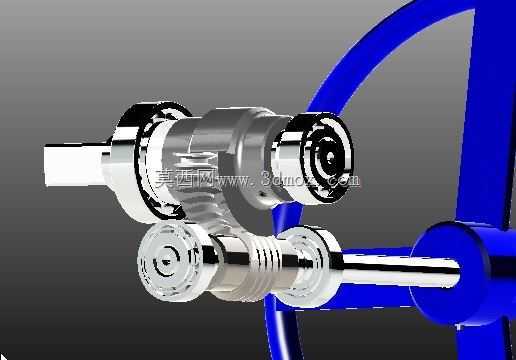

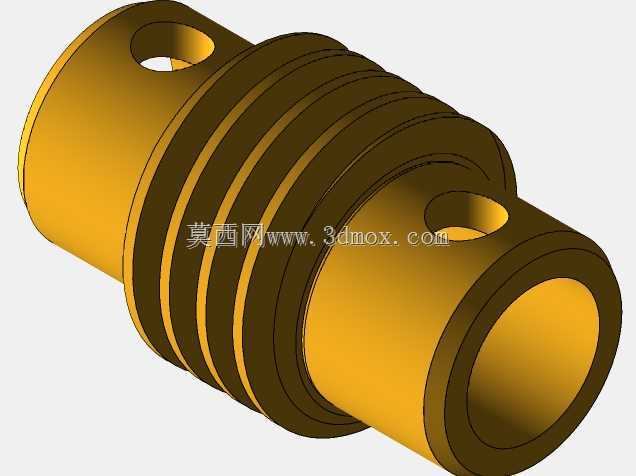

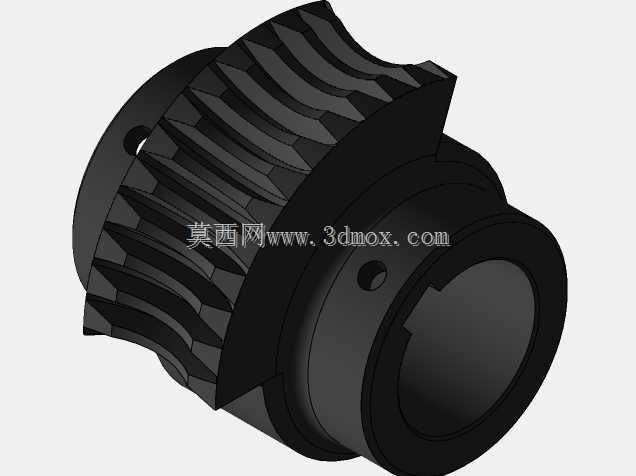

在功能特性设计上，该变速装置采用蜗轮蜗杆啮合传动结构，传动过程平稳无冲击，运行噪音低，可实现较大的单级传动比，在紧凑的结构空间内完成足够的扭矩放大，输入端适配标准手轮安装接口，手轮直径适配通用操作空间需求，输出端采用标准方轴连接结构，可直接与各类90度回转阀门的阀杆配合安装，无需额外定制转接构件，大幅降低现场安装适配的工作量。装置的箱体采用高强度铸铁材质铸造而成，具备优异的结构刚性与抗形变能力，可承受阀门启闭过程中的峰值扭矩冲击，内部蜗轮采用铜合金材质加工，蜗杆采用优质合金钢经调质淬火处理，啮合副具备良好的耐磨性能与抗胶合能力，可保障长期频繁操作下的传动精度与使用寿命，箱体内部预留充足的润滑油储油空间，采用浸油润滑方式对啮合齿面进行持续润滑，降低齿面磨损速率，延长维护周期。

设计过程中充分考虑了工业现场的安装边界与操作需求，整体结构采用同轴偏置布局，输入端与输出端的中心距经过精准核算，既保障蜗轮蜗杆的正确啮合间隙，也控制了装置的整体外形尺寸，可适配大多数工业阀门的顶部安装空间，不会与周边管线、支架产生干涉。装置的输出回转角度严格限定在90度范围内，两端设置可靠的机械限位结构，可精准控制阀瓣的全开与全关位置，避免过转导致的阀瓣密封面损伤或者传动构件过载损坏。传动效率经过优化匹配，在保障足够自锁能力的前提下尽可能降低操作力矩，手动操作时无需借助额外加力杆即可完成高压工况下的阀门启闭，配套电动驱动时也可降低驱动电机的功率选型要求，降低整套阀门驱动系统的综合成本。在细节设计上，箱体结合面采用精密加工并配套密封垫片，输出轴位置设置耐磨轴封，可有效防止内部润滑油泄漏，同时阻挡外部粉尘、水汽进入箱体内部，适配户外、潮湿、多粉尘等各类复杂工业现场的使用环境，装置的外部安装孔位采用标准化尺寸设计，可与市面主流的阀门支架、驱动执行器直接兼容，具备极强的通用适配能力。
