多联装集成式定向发射承载装置结构

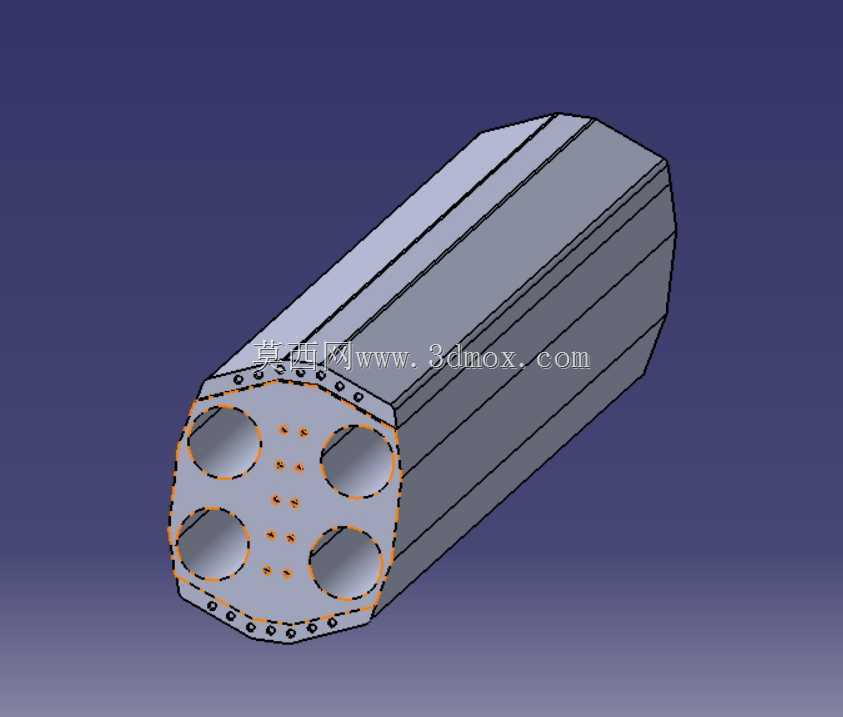

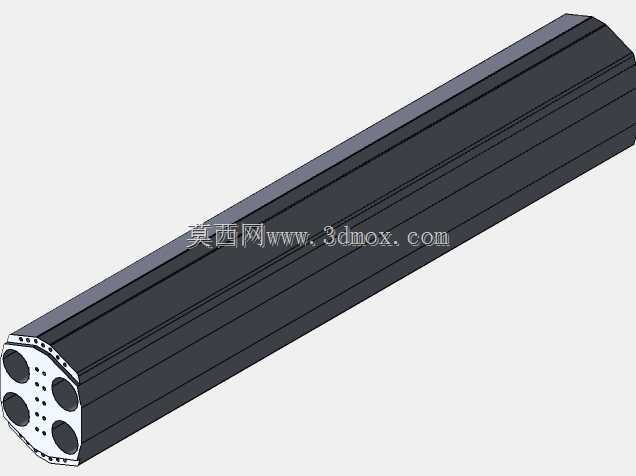

该装置属于定向发射类设备的核心承载结构，主要应用于国防装备、民用特种作业发射场景中，承担多枚发射体的定位承载、发射导向、结构防护等核心功能，可适配固定点位布设、机动载具搭载等多种安装使用场景，能够在复杂户外工况、高过载发射工况下保持结构稳定性，保障发射作业的精度与可靠性。从实际用途来看，该结构作为发射系统的主体承载框架，一方面为多组发射管提供统一的安装定位基准，确保每根发射管的轴线平行度、位置度满足设计要求，避免发射过程中出现管体偏移、发射轨迹偏差过大的问题；另一方面通过一体化的壳体结构为内部的发射控制线路、点火组件、缓冲结构提供防护空间，隔绝外界沙尘、雨水、外力冲击对内部组件的损伤，同时承担发射瞬间产生的后坐力传导作用，将后坐载荷均匀分散到安装基座上，降低局部应力集中带来的结构失效风险。从功能特性来看，该装置采用六联装对称布局设计，端面均匀布置六个圆形发射管安装位，相邻发射管之间预留了充足的安装间隙与走线空间，端面法兰区域设计有一圈均匀排布的连接孔位，可通过紧固件实现端盖、密封结构、缓冲组件的快速装配，端面中部的多组小孔为点火线路、检测传感器的预留穿装位，能够实现内部组件的模块化拆装维护；整体壳体采用多边形棱柱结构设计，相比传统圆柱形壳体拥有更好的平面贴合度，在载具上安装时可直接通过侧面平面完成定位固定，无需额外设计适配抱箍结构，大幅降低安装复杂度，同时多边形结构的抗扭、抗弯性能更优，在承受侧向冲击载荷时形变量更小。从设计思路来看，该结构优先遵循集成化、轻量化、高可靠性的设计原则，将多根发射管的承载框架与外部防护壳体设计为一体化结构，减少了传统分体式结构的连接接缝，既降低了结构整体重量，又提升了整体结构刚度，避免了分体连接带来的装配误差累积；端面上的连接孔位采用对称排布设计，既满足了均匀受力的要求，又具备良好的装配互换性，在部分孔位出现磨损时可通过对称位置的备用孔位完成应急装配；壳体内部预留了统一的走线槽位，可将所有控制线路规整布置在槽内，避免发射过程中线路晃动、被高温燃气灼烧损坏。从外形尺寸与安装边界来看，该装置整体为长条形棱柱结构，端面最大外接尺寸适配常规机动载具的搭载平台宽度，整体长度满足发射体的导向行程要求，安装时可通过侧面的多个平面完成与基座的贴合固定，安装孔位的排布间距符合通用载具的安装接口标准，无需对载具平台进行大规模改造即可完成搭载；端面法兰的连接孔位中心距与配套端盖、缓冲装置的安装尺寸完全匹配，可直接与同系列的密封端盖、后坐缓冲组件完成装配，整体安装边界清晰，不会与周边的控制设备、观瞄设备产生空间干涉，适配性较强。
