四缸发动机排气歧管结构设计

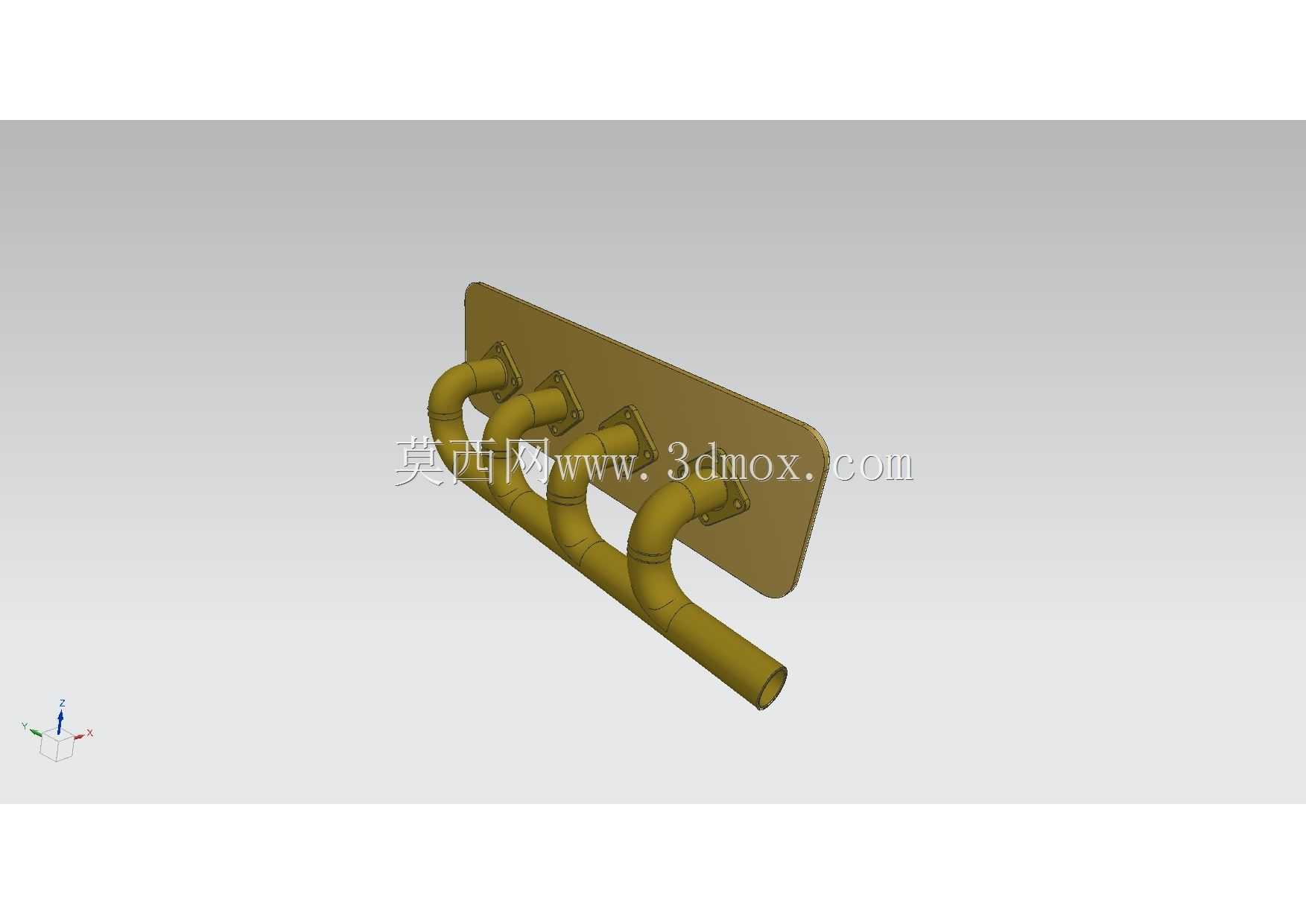

该模型为直列四缸动力单元配套的排气歧管总成，主要应用于小排量乘用车、非道路通用机械的内燃发动机排气系统，核心作用是将四个气缸燃烧后产生的高温高压废气有序汇集，引导废气顺畅排入排气后处理装置，同时通过管路的长度、曲率设计优化各缸排气时序，避免各缸排气气流相互干涉，提升发动机的充气效率与动力输出表现。从功能特性来看，该排气歧管采用等长弯管布局设计，四个支管的弯折弧度、通流长度经过匹配计算，能够保证各缸排出的废气到达总管汇合处的时间差控制在合理区间，减少排气脉冲带来的气流紊乱，降低排气背压，既可以提升发动机中低转速区间的扭矩输出，也能减少排气阻力带来的功率损耗。安装端采用一体化平面法兰结构，法兰面预留了对应四个气缸排气口的安装位，能够直接与发动机缸盖的排气侧端面贴合密封，法兰的厚度经过结构强度校核，能够承受长期高温工况下的热变形，避免出现漏气、翘曲等失效问题，同时法兰的安装孔位按照标准缸盖的螺栓布局设计，安装时无需额外改装即可对位固定。设计思路上，该歧管的支管采用渐进式弯折走向，从法兰端的接口出发，每段弯管的曲率半径经过优化，既避免了过小弯折角度带来的通流截面突变，减少气流在管路内的涡流损耗，也合理控制了歧管整体的横向占用空间，能够适配多数直列四缸发动机的舱内布局，不会与周边的冷却管路、线束、附属部件产生安装干涉。从外形尺寸与安装边界来看，该歧管整体沿法兰平面横向排布，四个支管从法兰接口处逐步向总管侧汇合收拢，最终汇集成单根排气出口，整体的纵向突出距离控制在较小范围内，安装后不会超出发动机缸体的侧面边界，适配前置前驱、前置后驱等不同布局的动力舱安装需求，支管的管壁厚度均匀，既能够满足高温排气的结构强度要求，也不会过度增加歧管的整体重量，符合动力总成轻量化的设计方向。在实际应用中，该结构的排气歧管能够适配自然吸气、低增压度的内燃发动机，通过合理的管路走向设计，还能够在一定程度上利用排气脉冲效应提升排气效率，同时流畅的管路内壁也能够减少废气流动阻力，降低排气噪音，兼顾动力提升与NVH性能优化的需求。
