单缸风冷内燃机铝合金壳体结构设计

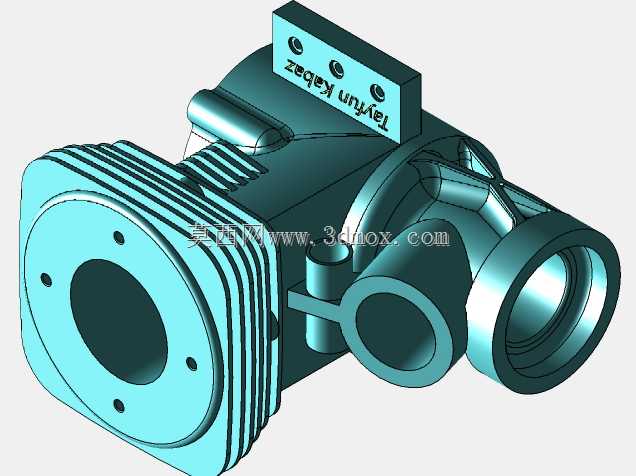

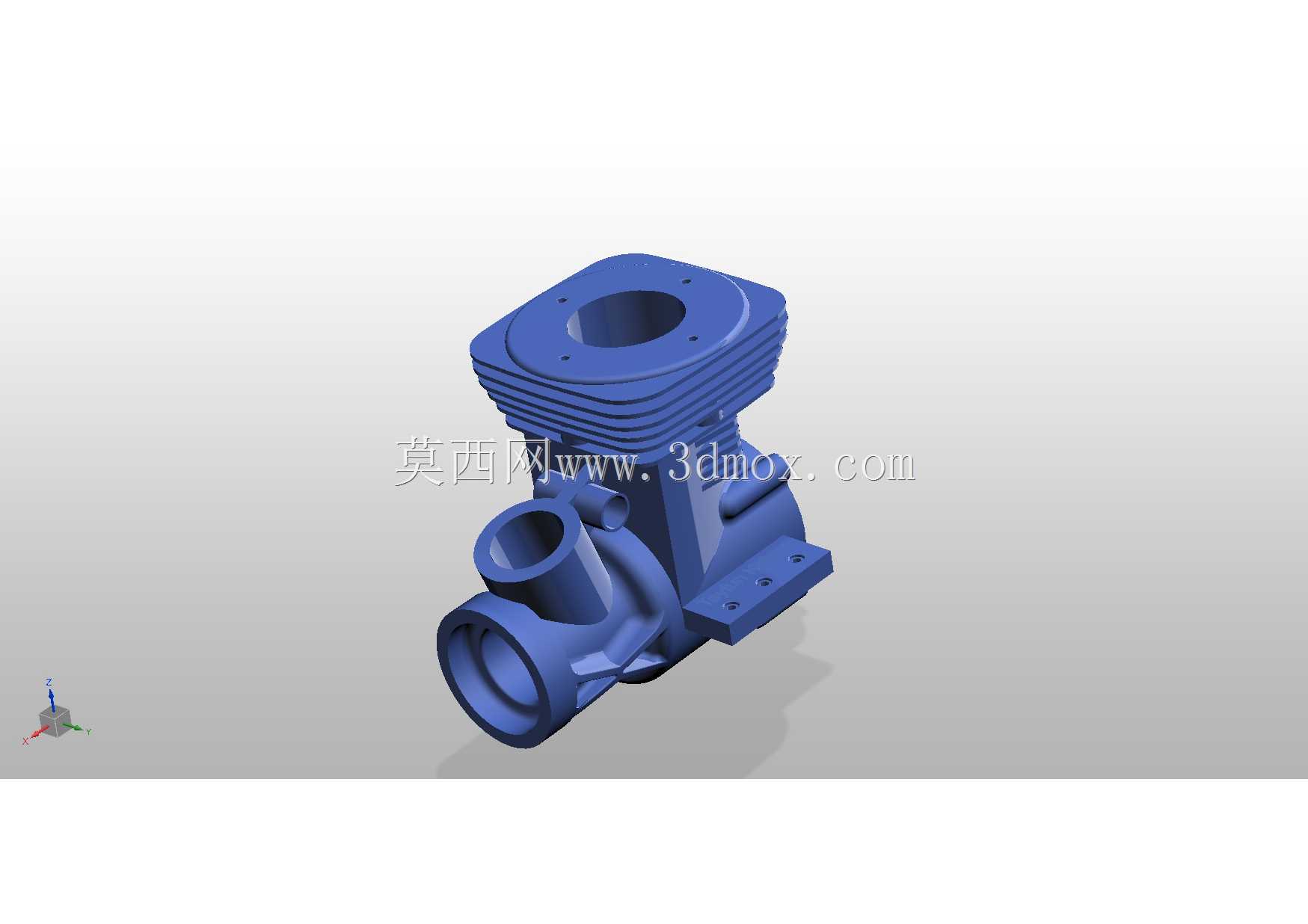

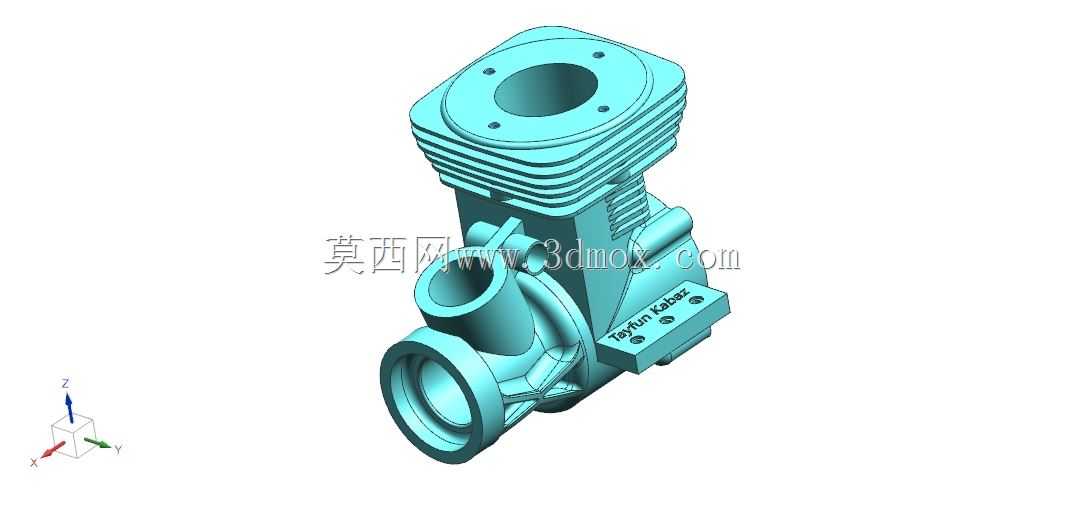

　　这款壳体是小型单缸风冷内燃机的核心承载构件，主要适配通用小型动力场景，覆盖园林机械、小型发电机组、微型耕作设备、便携作业动力单元等领域的配套需求，作为内燃机所有核心零部件的安装基体，承担着容纳曲柄连杆机构、配气组件、冷却风道、润滑回路的核心作用，同时要承受燃烧做功过程的交变载荷、振动冲击以及冷热循环带来的应力变化。从结构设计逻辑来看，上部的缸筒安装位采用等距环形散热鳍片布局，鳍片的厚度、间距经过散热效率校核，既保证风冷工况下缸筒工作温度维持在合理区间，又避免鳍片过密导致的铸造缺陷、风阻过大问题，顶部法兰面预留四个均匀分布的安装孔，用于匹配气缸盖的密封安装，孔位的同轴度、端面平面度公差控制在0.05mm以内，保证燃烧室密封性能，

　　避免漏气、冲缸垫等故障。壳体侧部的倾斜接口为进气道安装位，内部流道做了圆弧过渡处理，减少进气阻力，提升充气效率，接口的法兰面预留螺栓固定位，可适配化油器或者电喷节气门体的安装需求。下部的腔体为曲柄连杆机构容纳腔，侧壁的加强筋布局沿着载荷传递路径分布，在活塞侧推力作用方向、曲轴轴承座位置做了局部壁厚加厚，平衡结构强度与整体重量，避免运行过程中出现应力开裂、共振变形等问题。壳体侧面的凸台结构用于安装点火组件、机油标尺或者温度传感器，凸台的安装面与壳体一体铸造成型，减少后续机加工工序，同时保证安装位置的精度。从安装边界来看，壳体底部的安装支脚采用对称布局，预留的安装孔位可匹配通用小型动力的标准机架安装尺寸，

　　整体外形的最大外轮廓尺寸适配常规单缸风冷机的安装空间，不会与周边的油箱、消音器、启动拉盘等部件产生干涉。材质选用铝合金压铸成型，兼顾轻量化要求与导热性能，相比铸铁壳体重量降低40%以上，导热效率提升2倍以上，更适配风冷散热的工况需求，铸造过程中对壁厚均匀性做了严格控制，所有转角位置都做了R2-R5的圆角过渡，避免压铸过程中出现冷隔、缩松、气孔等缺陷，同时减少应力集中点，提升壳体的疲劳寿命。在结构细节处理上，散热鳍片的根部做了圆角过渡，避免长期冷热循环下鳍片根部出现裂纹，各个安装面的加工余量预留1.5-2mm，既保证机加工后表面粗糙度达到密封要求，又减少机加工的工时成本。内部的润滑油道采用铸造成型与机加工结合的方式，保证曲轴、

　　活塞销等运动部件的润滑需求，油道的转角位置做了圆弧处理，避免润滑油流动阻力过大导致的润滑不足。这款壳体的结构设计充分考虑了量产制造的工艺性，所有拔模方向保持一致，拔模斜度设置为1.5°，适配压铸生产的脱模需求，减少模具加工的复杂度，降低量产阶段的废品率。在实际使用场景中，这类壳体需要承受最高12MPa的燃烧爆发压力，以及持续的振动载荷，因此在结构设计阶段通过有限元分析对应力集中位置做了多次优化，将最大应力控制在铝合金材料屈服强度的1/3以下，保证满负荷工况下的使用寿命不低于1000小时。同时壳体的外形布局充分考虑了后期维护的便利性，火花塞安装位、气门调整位、机油更换口都预留了足够的操作空间，不需要拆解周边部件即可完成常规保养操作。
