曲面流线型装饰网球造型结构设计

　　做这个球形曲面结构的建模时，最先考虑的是体育文创展示场景的落地需求——这类造型常被用作运动主题展馆的装饰摆件、体育周边产品的结构原型、或是曲面建模教学的典型练习案例，区别于常规标准网球的毛面分瓣结构，这次做的是一体化曲面拼接的流线造型，没有传统网球的拼接缝线凸起，整体曲面连续顺滑，更适合做展示类的实体加工，不管是3D打印做手板，还是注塑做量产装饰件，都能减少曲面分型的难度。

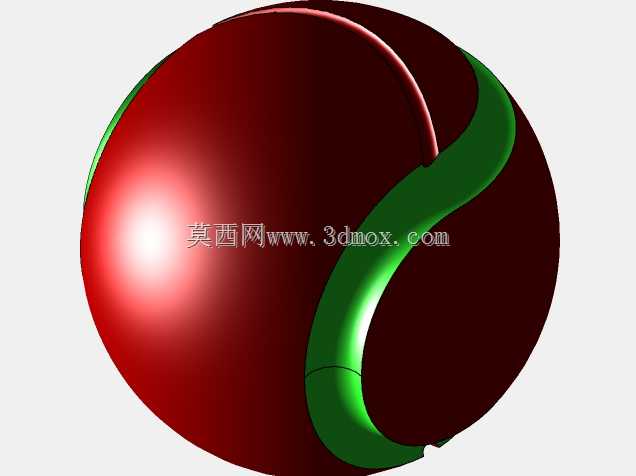

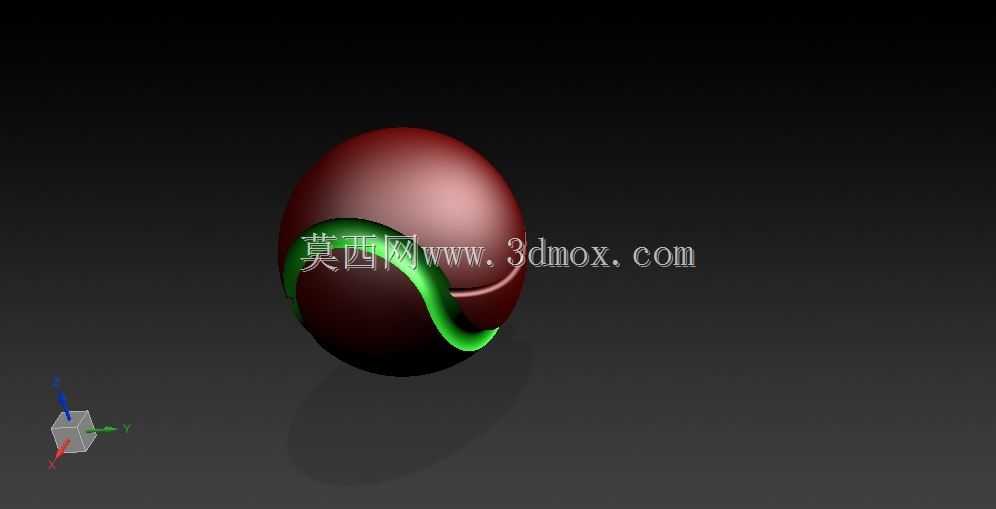

　　从功能特性上看，这个结构完全保留了标准球体的几何特性，整体外轮廓为正球形，曲面过渡处做了G2连续处理，红绿两色的曲面分割采用S型流线走向，替代了传统网球的交叉缝线分割，一方面视觉上更具设计感，另一方面分割线沿着曲面曲率变化的走向布置，在做双色注塑或者表面分色处理时，不会出现曲率突变导致的上色积漆、贴膜起皱问题。实际建模时先做了直径120mm的基准球体作为外轮廓边界，所有曲面都贴合这个基准球面的法向偏移，保证整体球形的圆度误差控制在0.1mm以内，不管是放置在平面上做静态展示，还是搭配旋转底座做动态展示，都不会出现重心偏移、转动卡顿的问题。

　　设计思路上没有照搬常规网球的结构，而是把曲面分割作为核心设计点，S型的分割曲面从球体一侧延伸到另一侧，分割出的两个曲面块分别做了0.2mm的内凹处理，形成自然的分色槽，后续做表面处理时不需要额外做遮罩治具，直接沿着分色槽就能完成双色喷涂，大幅降低后处理的加工成本。同时在球体内部做了壁厚2mm的空心结构，既可以减轻整体重量，也能在内部预留配重块的安装空间，如果需要做按压式的互动摆件，还能在内部加装弹性支撑结构，实现按压回弹的交互功能，适配不同的文创产品需求。

　　从安装边界来看，这个球形结构底部预留了直径8mm的平面安装位，深度1.5mm，可以直接适配常规的M6螺丝安装，搭配不同的底座就能适配不同的展示场景：放在桌面做摆件时可以搭配木质或者金属的平底底座，固定在展墙做装饰时可以搭配壁挂式的连接座，甚至可以在内部加装发光组件，做成氛围小夜灯，安装位的尺寸完全兼容市面上常规的小摆件连接结构，不需要额外做定制化的连接件。做曲面建模时特意规避了小半径的倒角和锐角结构，所有曲面过渡的圆角半径都不小于1mm，不管是做光固化3D打印还是CNC精雕加工，都不会出现刀具加工不到的死角，也不会因为应力集中导致打印件或者注塑件出现开裂问题。

　　在实际的工程应用里，这类球形曲面结构除了做文创摆件，还可以作为曲面建模的典型练习案例，帮助初学者理解G2连续曲面的构建逻辑、球面分割的布线技巧、以及薄壁空心结构的壁厚控制方法，很多做工业设计的从业者在练习复杂曲面建模时，都会选择这类对称但曲面走向有变化的结构作为练习对象，能快速掌握曲面曲率调整、分模线布置的实用技巧。同时这个结构的曲面分割逻辑也可以复用在其他球形产品的设计上，比如球形音箱、球形灯具、运动类的按摩球产品，只需要调整分割线的走向和内部的安装结构，就能快速适配不同的产品需求，不需要从零开始构建球面基础结构，能大幅缩短同类产品的建模周期。

　　建模过程中对曲面的光顺性做了多次调整，每一段曲面都做了曲率分析，确保曲面没有出现褶皱、曲率突变的问题，分割后的两个曲面块之间的间隙控制在0.05mm以内，做装配时不会出现错位或者缝隙过大的问题，后续如果要做实体加工，导出的STEP格式文件可以直接导入到各类加工编程软件里，不需要额外修复破面，能减少加工前的模型处理工作量。整体结构没有复杂的内部卡扣或者连接结构，两个曲面块采用止口定位的方式装配，止口的配合间隙做了0.1mm的公差设计，不管是3D打印的手板装配还是注塑件的量产装配，都能轻松组装到位，不需要额外做粘接或者螺丝固定，装配效率更高。
