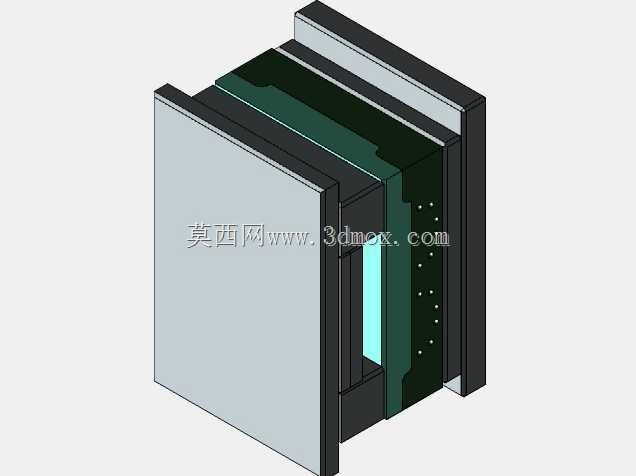

层叠式塑料注射成型模具结构设计

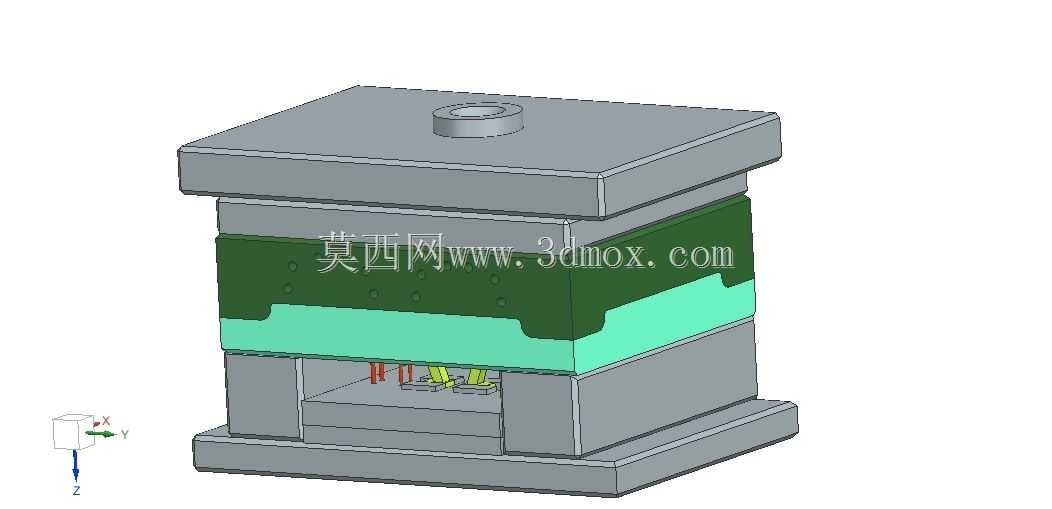

　　这套层叠结构的塑料注射成型工装，主要适配卧式注塑机的安装工位，整体采用标准两板模衍生的叠层布局，上下模架通过导柱导套实现精准合模导向，定模侧预留的定位圈可直接与注塑机炮筒法兰对接，保证主流道与设备射嘴的同轴度误差控制在0.02mm以内，避免注射过程中出现溢料、流道偏移的问题。从实际生产场景来看，这类模具多用于中小型热塑性塑料件的批量成型，可适配PP、ABS、PC等常用注塑原料，在消费电子外壳、汽车内饰小覆盖件、民用塑料结构件的生产车间中应用广泛，相比单层两板模，叠层结构能在相同锁模力的设备上提升近一倍的型腔排布空间，有效降低单件产品的成型能耗与机台占用成本。

　　模具的核心成型区域分为上下两层型腔，中间的动模承板同时承担上下两层的型芯固定功能，冷却水道采用分层并联布局，每层型腔周边都布置了等距环绕的冷却水路，水路距离型腔壁的距离保持在1.5倍水道直径的区间，保证成型过程中模温均匀，避免塑件出现冷却不均导致的翘曲、缩痕缺陷。顶出机构设置在模具下层动模侧，采用顶针+推板结合的顶出方式，针对不同结构的成型塑件，可灵活调整顶针排布位置，保证顶出力均匀分布在塑件的加强筋、侧壁等受力结构处，避免顶出过程中出现塑件顶白、变形的问题。浇注系统采用热流道+冷流道结合的方式，主流道接入热流道板后分流到上下两层的冷流道，再通过侧浇口注入各个型腔，既减少了流道凝料的原料浪费，又能保证上下层型腔的注射压力传递一致，让不同型腔内的塑件填充速度、保压压力保持均匀，降低同批次塑件的尺寸公差波动。

　　从安装边界来看，模具整体长宽尺寸适配200吨级卧式注塑机的哥林柱内间距，合模行程满足叠层模具开模后预留足够的取件空间，定模侧的安装孔位完全符合标准模架的安装尺寸规范，不需要额外加工转接板即可直接装夹到设备模板上。导向系统除了四角的主导柱导套外，在中间承板位置还增设了辅助导柱，避免叠层结构长期开合模过程中出现承板偏移，保证模具的开合模动作顺畅，使用寿命可达30万模次以上。排气结构开设在型腔的填充末端，采用分型面排气+排气镶件结合的方式，排气槽深度控制在0.02-0.03mm之间，既能快速排出型腔内的空气，避免塑件出现烧焦、缺胶的缺陷，又不会出现飞边溢料的问题。在日常生产维护中，这套模具的各个模板、镶件都采用模块化设计，易磨损的导套、顶针、浇口套都设计为标准快换结构，不需要拆解整个模架即可完成易损件的更换，大幅减少设备停机维护的时间，适配批量连续生产的车间作业节奏。模具的锁紧楔块设置在上下模架的贴合面周边，采用高硬度合金钢制作，合模后承受注射过程中的型腔涨型力，避免长期生产后出现模架偏移、分型面溢料的问题，保证成型塑件的分型面错位量控制在0.03mm以内，满足普通民用塑料件的外观装配精度要求。
