双孔弧形连接吊耳结构设计

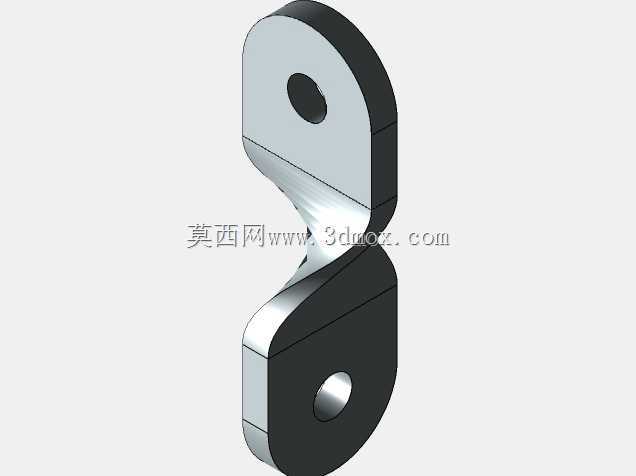

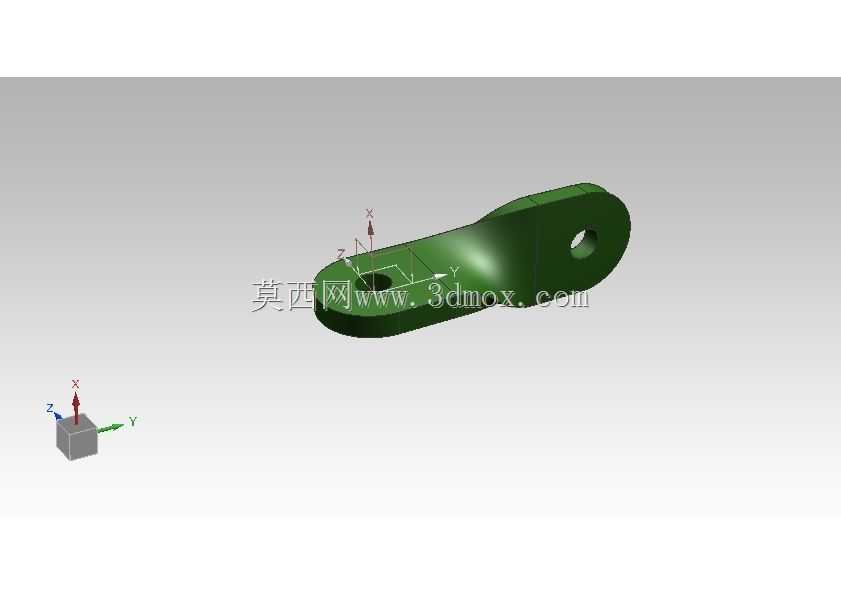

该零件为典型的弧形双孔铰接吊耳结构，广泛应用于各类需要柔性铰接、载荷传递的机械连接场景中，常见于工程机械的连杆机构、起重设备的吊点连接、农用机械的传动铰接部位、汽车底盘的悬挂辅助连接以及各类工装夹具的活动连接点位，主要承担两个相对运动部件之间的拉力、剪力传递作用，同时允许连接部件之间存在小角度的相对转动，补偿安装与运行过程中产生的位置偏差，避免刚性连接带来的应力集中问题。从功能特性来看，该吊耳采用一体化弧形过渡的结构设计，整体为扁平长条状构型，两端分别设置同轴度经过校准的圆形安装孔，一端孔径略小用于固定铰接销轴，另一端孔径稍大适配不同规格的连接轴或吊点螺栓，中间的弧形过渡段采用等强度设计思路，在保证整体结构强度满足额定载荷要求的前提下，尽可能去除非受力区域的冗余材料，降低零件自身重量，同时弧形的外形能够有效分散载荷传递过程中的应力流，避免直角结构带来的应力集中断裂风险，提升零件的疲劳使用寿命。在设计过程中，首先根据应用场景的额定载荷要求计算两端安装孔的最小孔径与孔边距，保证销轴安装后孔壁的挤压强度符合安全系数要求，中间连接段的截面尺寸根据拉力与弯矩的复合受力情况进行校核，弧形轮廓的曲率半径经过反复优化，既保证应力分布均匀，也兼顾了加工过程中的工艺可行性，避免过小的曲率带来的加工难度提升与应力集中隐患。外形尺寸方面，整体长度根据安装场景的中心距要求设定，两端安装孔的中心距为核心安装尺寸，零件整体厚度根据载荷大小匹配对应板材厚度，安装边界上需要保证两端孔位周边留有足够的安装操作空间，销轴安装后吊耳的转动范围内不存在结构干涉，弧形外轮廓与周边部件的最小安全间隙满足运行过程中的摆动需求，安装时可根据实际使用场景选择销轴连接或者螺栓紧固的方式，铰接部位可配套润滑衬套降低转动磨损，长期运行过程中仅需定期检查铰接部位的磨损情况与孔位变形量即可，维护成本较低，能够适应户外、粉尘、轻度腐蚀等多种复杂工况下的长期使用需求。
