踏板车用D25双缸制动卡钳结构设计

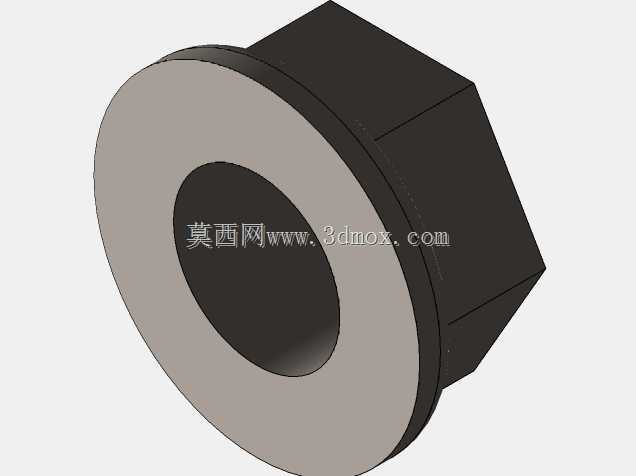

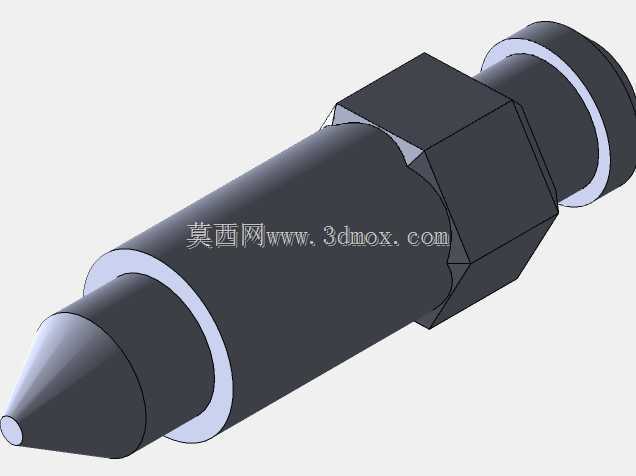

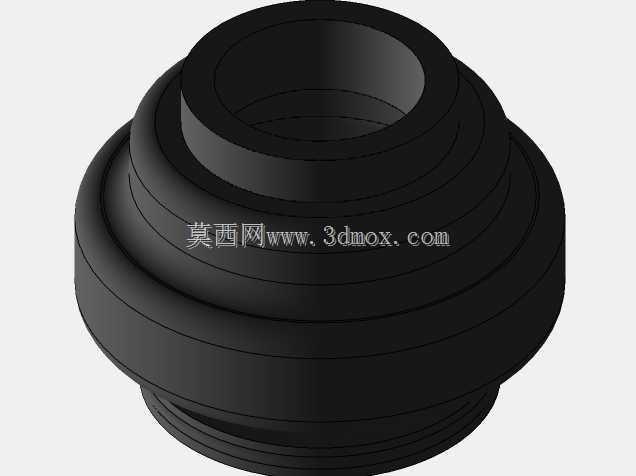

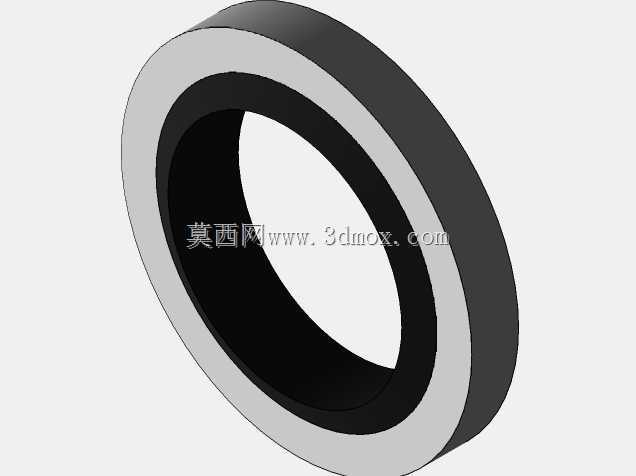

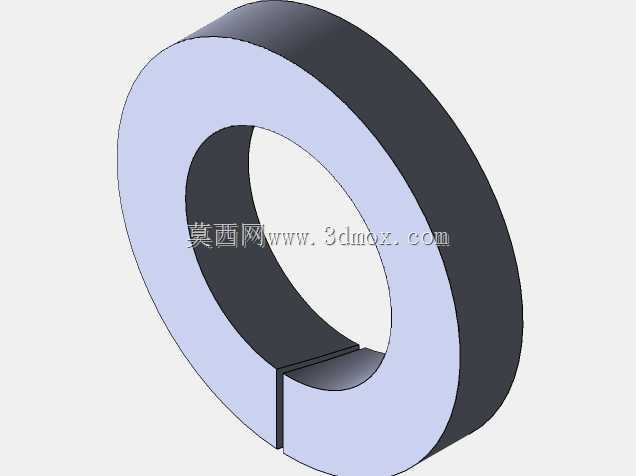

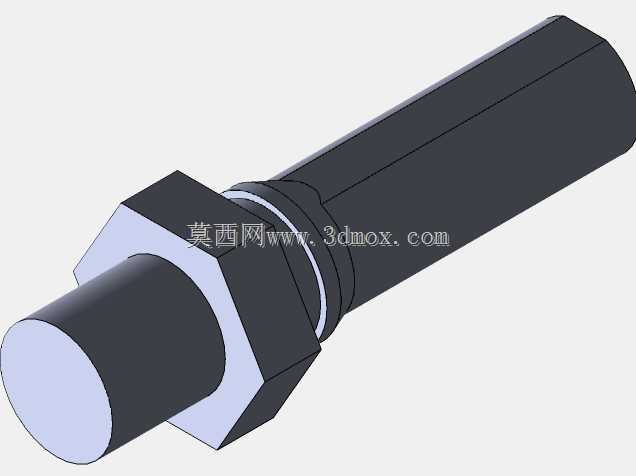

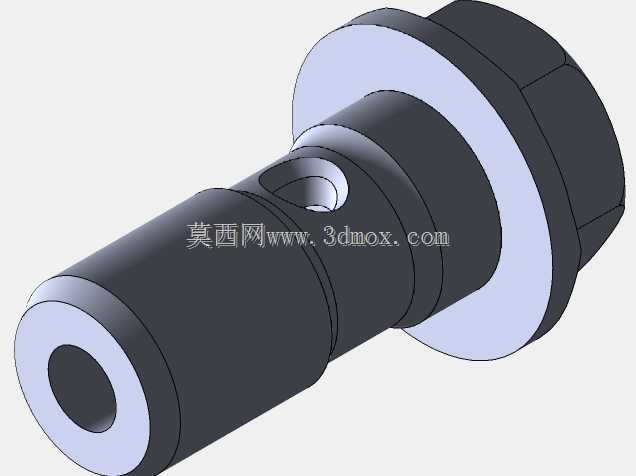

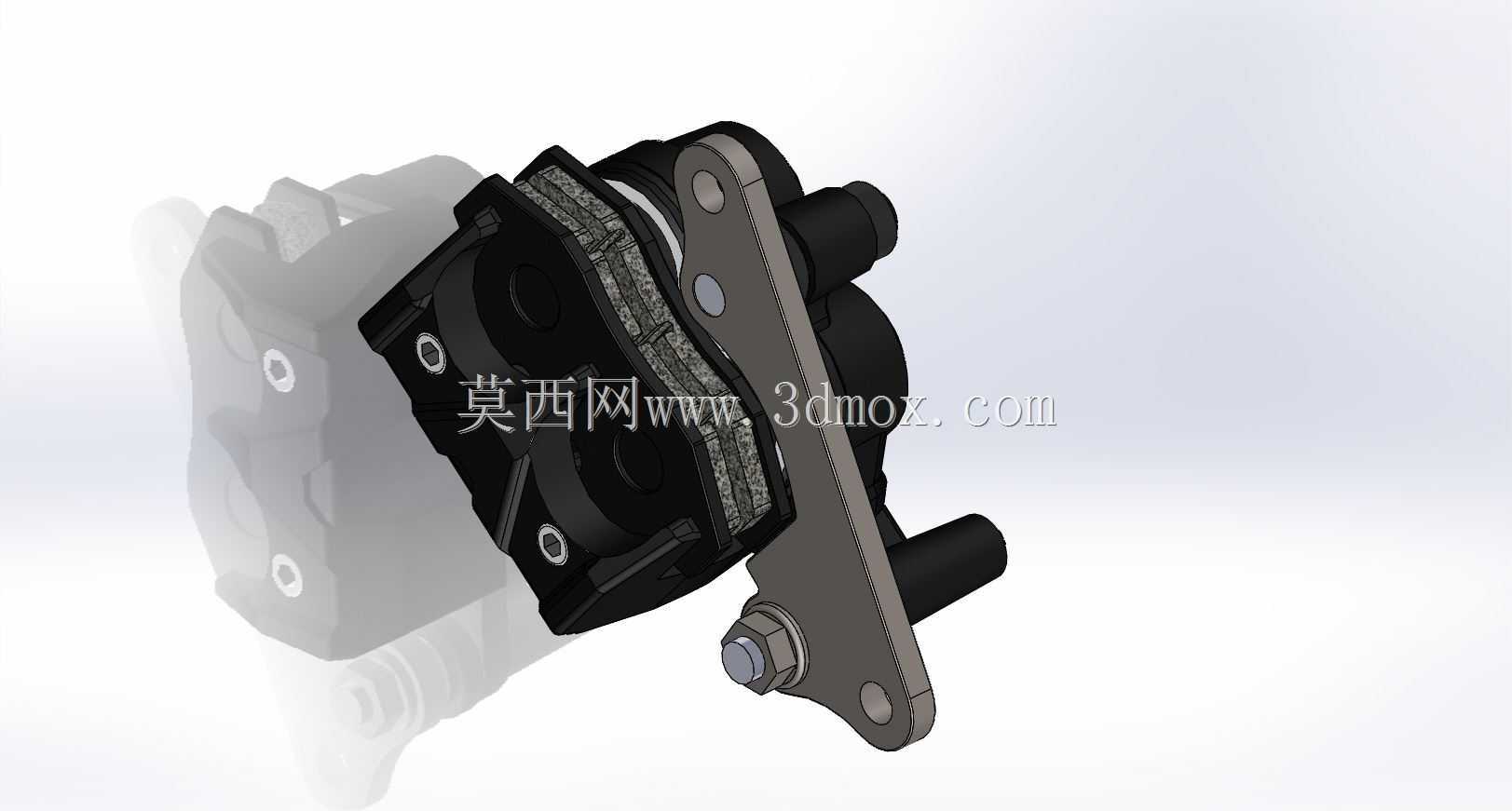

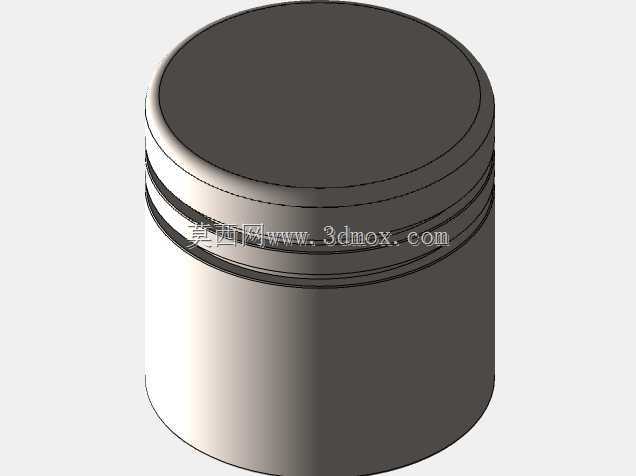

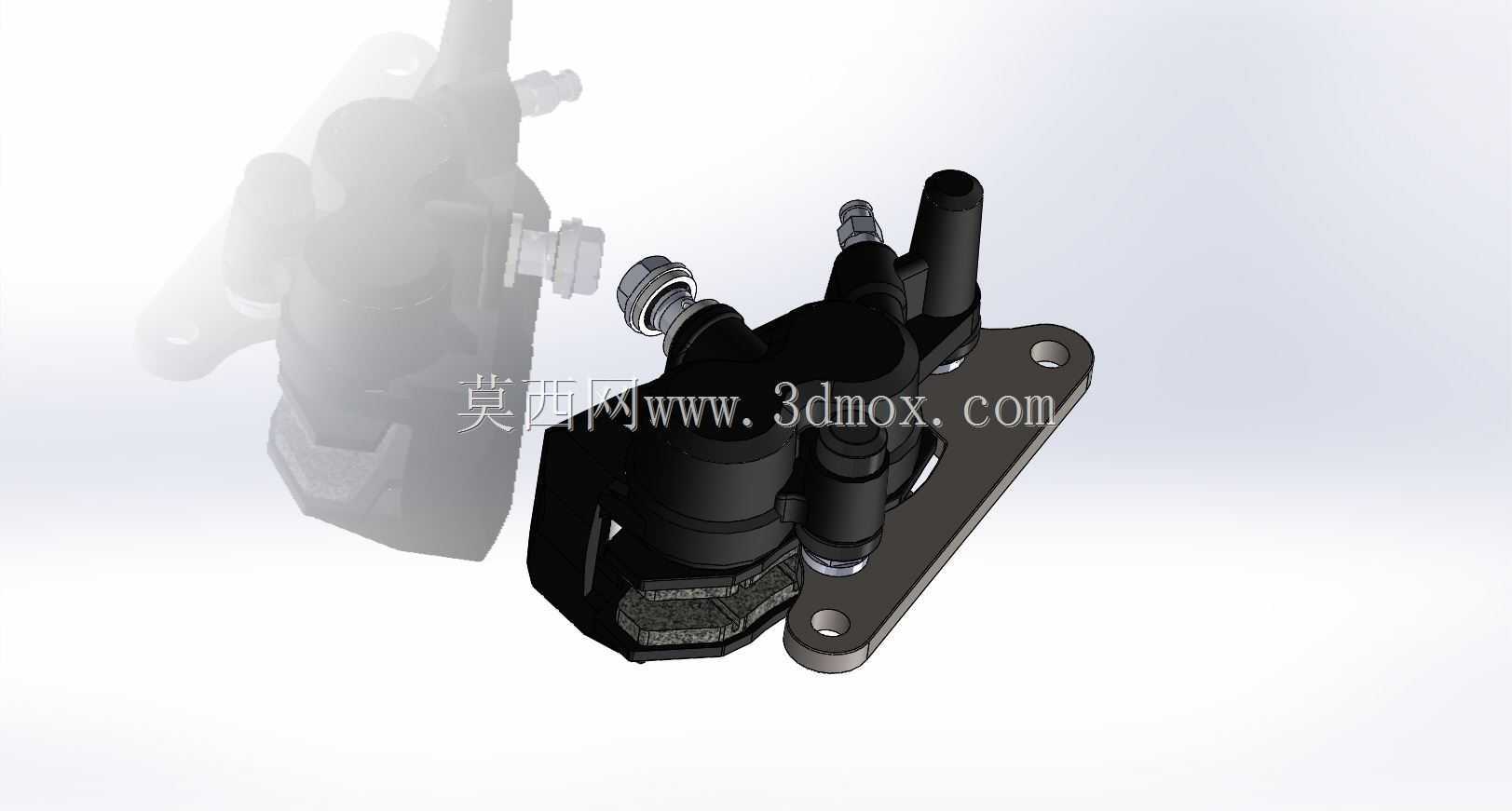

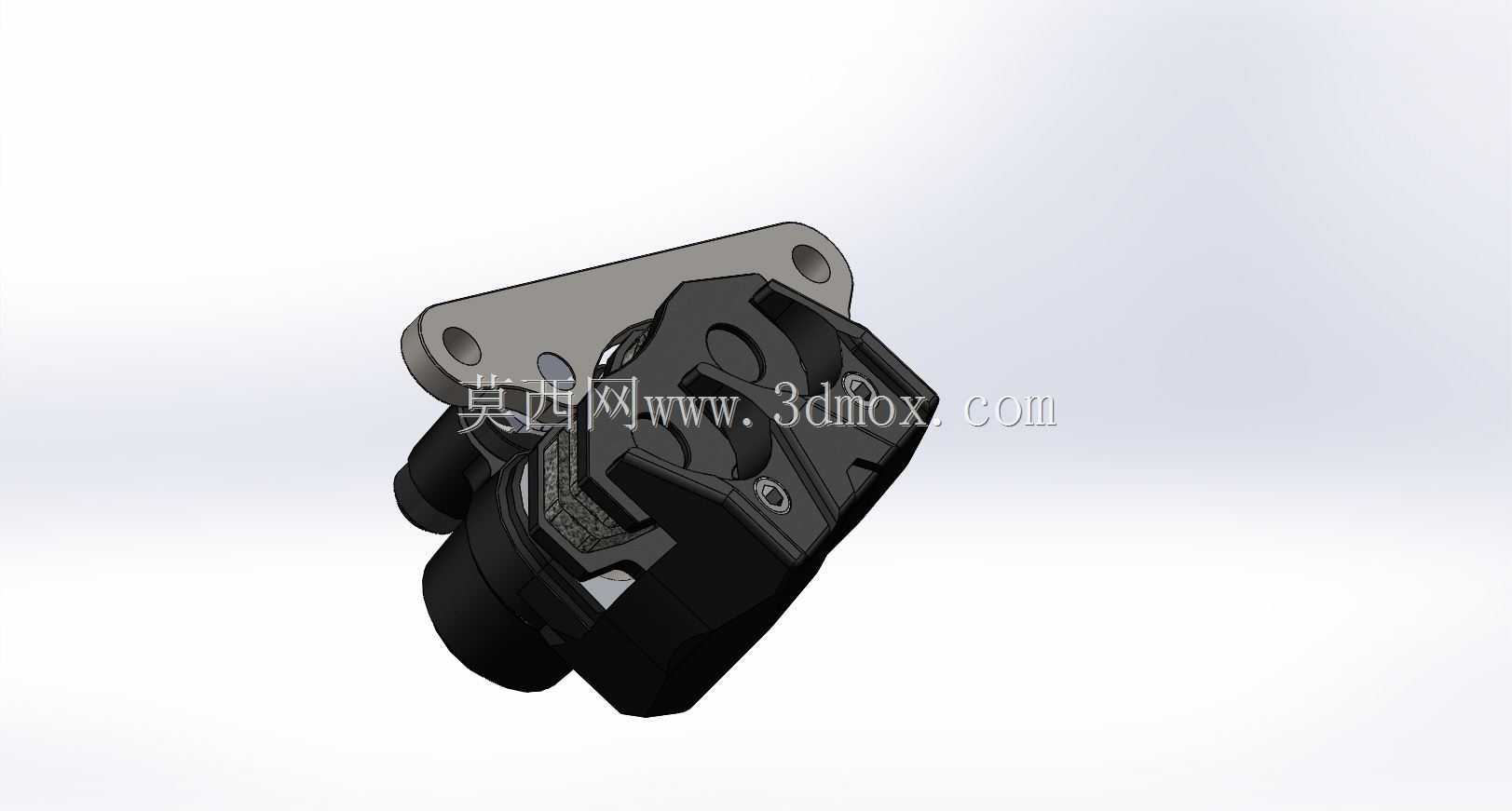

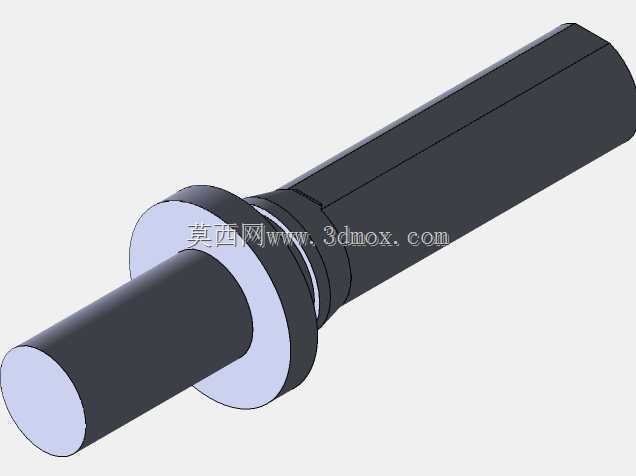

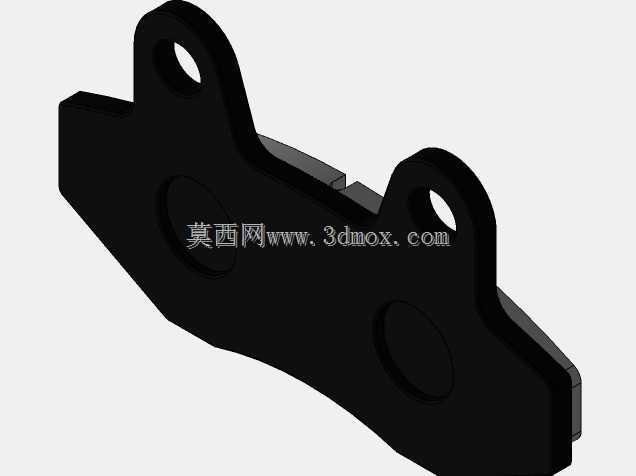

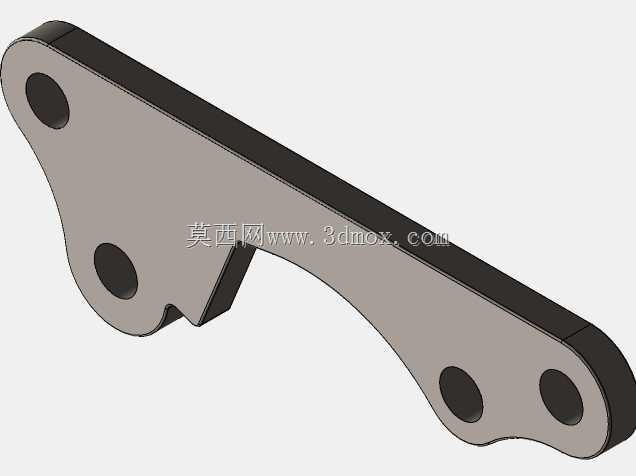

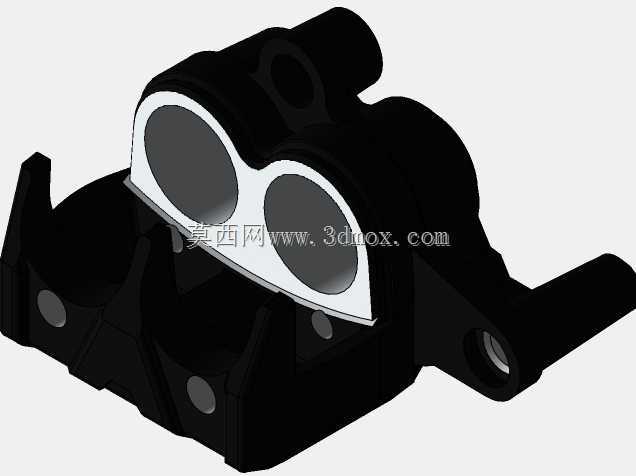

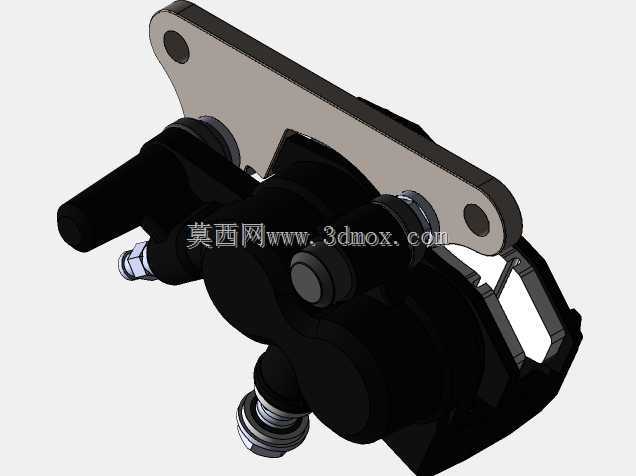

这款双缸制动卡钳主要面向中小排量踏板摩托车的前轮制动场景，是125cc级别踏板车的标准制动执行部件，日常通勤场景下可应对城市道路频繁启停、湿滑路面制动、中低速紧急刹停等多种使用需求，直接决定车辆行驶过程中的制动响应速度与制动稳定性，是两轮机动车行走系统中核心的安全类零部件。从实际用途来看，该卡钳通过液压驱动双侧活塞同步推动摩擦片夹紧刹车碟盘，将车辆行驶的动能通过摩擦作用转化为热能散出，实现车辆减速或驻车的功能，相比单缸卡钳，双缸结构的活塞施力更加均匀，摩擦片与碟盘的接触面积更大，制动过程中不会出现单侧偏磨、制动力左右偏移的问题，长时间连续制动的热衰减表现也更优异，能够适配日常通勤中频繁制动的使用强度。在功能特性设计上，这款卡钳采用D25规格的活塞配置，两个活塞直径均为25mm，匹配对应规格的刹车上泵即可输出足够的制动推力，卡钳本体集成了油路通道、活塞安装腔、摩擦片导向槽、安装固定耳四个核心结构，油路接口采用标准的螺纹连接形式，可适配通用规格的刹车油管，摩擦片预留了磨损限位结构，当摩擦片磨损到极限厚度时会触发提示，避免摩擦片背板直接刮伤刹车碟盘；卡钳表面做了硬质氧化处理，能够抵御日常行驶中泥水、砂石的侵蚀，延长部件的户外使用寿命。设计思路上，这款卡钳优先考虑了踏板车的安装空间限制与维护便利性，整体结构紧凑，没有多余的外凸结构，避免车辆转向过程中卡钳与前减震、前轮挡泥板发生运动干涉；安装耳采用双孔平行布置的形式，孔位间距匹配主流125cc踏板车前减震的安装座尺寸，不需要额外改装转接码即可直接替换同规格原厂卡钳；摩擦片采用插销式固定结构，日常更换摩擦片时不需要完全拆解卡钳本体，只需要拔出固定插销即可完成摩擦片的更换，大幅降低日常维护的操作难度。从外形尺寸与安装边界来看，卡钳整体沿碟盘径向的厚度控制在合理范围内，安装后与碟盘的单侧间隙保持在1mm左右，不会出现蹭碟的问题；两个安装孔的同轴度公差控制在0.02mm以内，保证安装后卡钳与碟盘的平行度符合设计要求，避免制动过程中出现抖动、异响的问题；油路接口的朝向做了优化设计，油管安装后不会与前轮的转向行程发生干涉，满打方向时也不会拉扯刹车油管，保证油路的密封可靠性。
