小型硝基甲烷燃料20磅推力火箭发动机

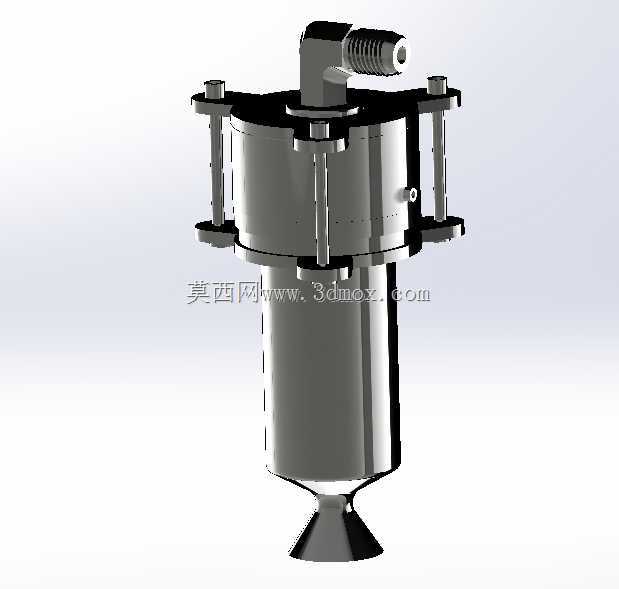

这款小推力火箭发动机主要面向小型航天试验、业余探空火箭研发、高校航天动力教学实验等场景使用，能够稳定输出20磅级的推力，可作为小型探空火箭、试验型飞行器的主动力装置，也可作为航天器姿控动力系统的验证样机，满足短时间工作的小推力推进需求。设备以硝基甲烷作为燃料，无需复杂的双组元推进剂供给系统，整体结构紧凑集成度高，大幅降低了小型火箭动力系统的搭建门槛与整体复杂度。从功能特性来看，该发动机集成了燃料接口、推力室主体、喷管与安装固定结构，顶部设置的标准管路接口可直接对接燃料供给管路，侧面预留的检测接口可接入压力、温度传感器，方便试验过程中采集燃烧室工作参数；周向均匀布置的多根安装立柱可实现发动机与箭体机架的可靠连接，能够承受推力输出过程中的振动与载荷，保证工作状态下的结构稳定性。在设计思路上，整体采用同轴对称布局，推力室与喷管采用一体化同轴设计，保证推力轴线与安装基准完全重合，避免推力偏心带来的姿态干扰；上部的燃料注入结构采用切向进料设计，可让燃料在燃烧室内形成旋流，提升燃料雾化混合效果，让燃烧更充分，提升推力输出的稳定性；外部的框架式安装结构既承担了安装固定的作用，也可作为散热肋片，辅助燃烧室在短时间工作过程中散发热量，避免壳体温度过高。外形尺寸方面，整体为立式圆柱结构，下部收缩扩张喷管的轮廓平滑过渡，最大外径位于上部安装法兰位置，整体高度适配小型箭体的内部安装空间，安装法兰上的固定孔位采用对称分布设计，安装边界清晰，可直接匹配标准的小型火箭机架安装孔距，无需额外设计转接结构即可完成装配，能够适配多数直径在150毫米级别的小型箭体安装需求，喷管出口的扩张比经过匹配设计，可在地面工况下保证燃气充分膨胀，将燃烧热能高效转化为喷射动能，实现稳定的额定推力输出。
