VR6发动机气缸密封衬垫结构设计

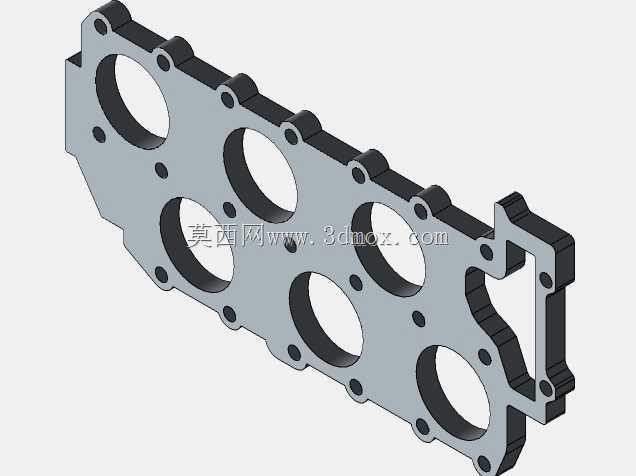

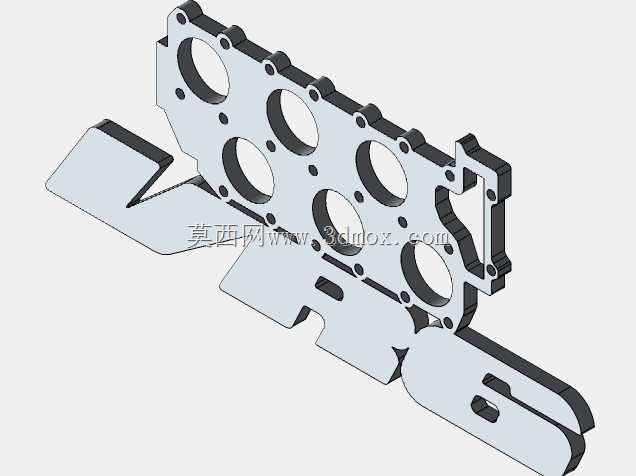

该密封衬垫主要应用于V型夹角15度的VR6系列内燃机，装配在气缸盖与气缸体的结合面之间，是发动机核心密封部件，直接决定动力单元的运行稳定性与密封可靠性。在实际装车场景中，这款衬垫需要同时满足三个核心密封需求：一是密封六个燃烧室的高压燃气，避免缸压泄漏导致的动力下降、怠速抖动问题；二是密封发动机内部循环的冷却水道，防止冷却液渗入燃烧室或者曲轴箱造成机油乳化、缸体过热故障；三是密封压力润滑油道，保证润滑系统油压稳定，避免机油渗漏造成的润滑不足、部件异常磨损问题。从功能特性来看，这款衬垫采用分层复合结构设计思路，主体采用耐油耐温的密封基材，在燃烧室孔位周边做了强化压边处理，能够承受燃烧室点火瞬间超过10MPa的爆发压力，同时可以适应-40℃到180℃的宽温域工作环境，长期在发动机交变热负荷、机械振动工况下不会出现密封失效、材质老化开裂的问题。设计过程中，首先根据VR6发动机的缸孔排布确定了六个大直径燃烧室通孔的位置，每个孔位的同轴度公差控制在0.05mm以内，保证与缸筒、缸盖燃烧室的完全对齐，避免遮挡气道影响进排气效率。衬垫整体轮廓完全匹配VR6缸体的结合面外形，侧边预留的卡扣定位结构能够在装配时快速卡入缸体定位槽，无需额外工装即可完成预装，大幅提升总装环节的装配效率。衬垫上分布的多组不同直径小孔，分别对应缸体上的缸盖螺栓过孔、水道孔、油道孔，每个孔位的边缘都做了密封筋设计，装配后在螺栓锁紧力的作用下，密封筋产生微变形填充结合面的微观不平度，实现各通道的独立密封，避免不同介质之间出现串流问题。从安装边界来看，衬垫整体厚度控制在1.2mm到1.5mm之间，装配后不会改变发动机的压缩比设计值，所有安装孔的位置度公差严格匹配缸体、缸盖的对应孔位，安装时无需额外修磨即可直接装配，适配排量2.8L到3.6L的多款VR6自然吸气及涡轮增压机型，能够覆盖乘用车辆、轻型改装车辆的动力系统维修、组装使用需求。在长期运行过程中，这款衬垫的抗蠕变性能优异，不会因为长期受螺栓压紧力、热胀冷缩影响出现厚度衰减，能够保证发动机全生命周期内的密封可靠性，减少后期维护拆解的频次。
