90度顶部三通孔铝型材V槽连接构件

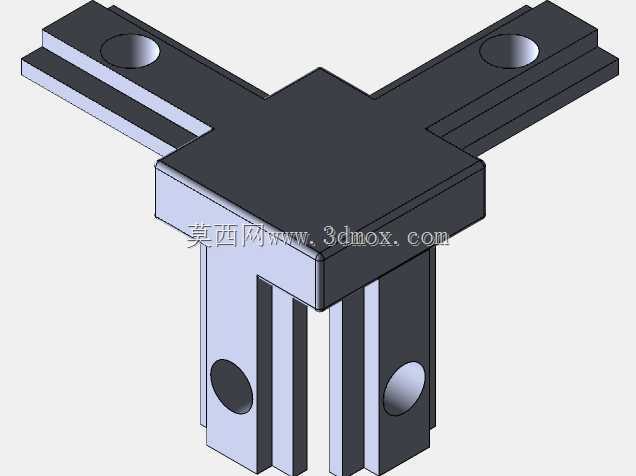

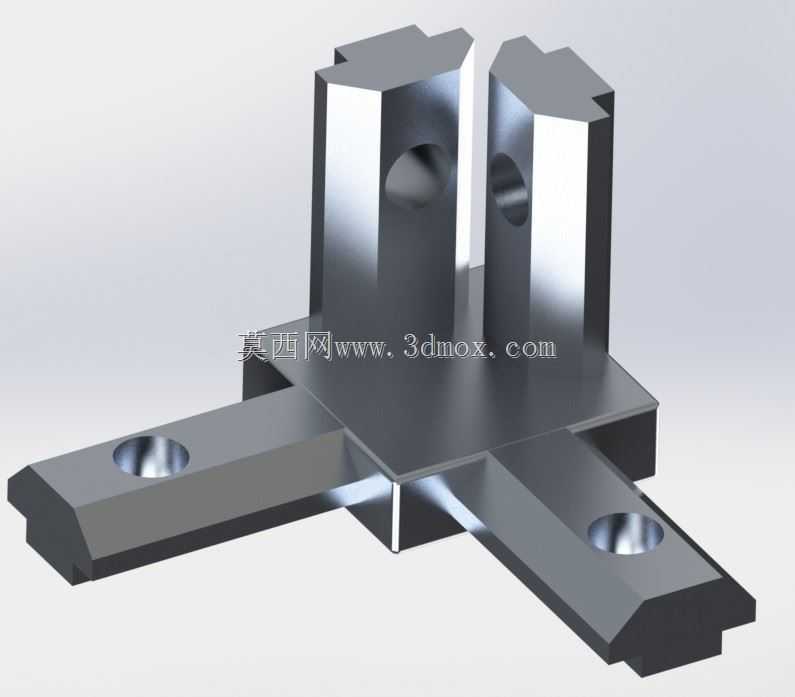

这款90度顶部三通孔连接构件，是工业铝型材V槽搭建体系中常用的直角转接部件，主要应用于工业框架、设备防护围栏、流水线工作台支架、自动化设备机架的顶部直角交汇节点，能够实现三根型材在垂直顶面位置的90度正交拼接，替代传统的角码加螺栓的外露连接方式，让框架拼接处的外观更整洁，结构整体性更强。在实际生产场景中，这类连接件常被用于轻型自动化生产线的顶部横梁拼接、检测设备的外框骨架搭建、小型物料周转架的顶角加固，尤其适配V型槽铝型材的快速装配需求，无需对型材做额外的打孔攻丝处理，就能完成稳固的节点连接。从功能特性来看，该构件采用分体插接式结构，上方两个对称的支臂分别卡入水平方向两根垂直排布的V槽铝型材型腔，下方两个平行的插脚嵌入垂直方向的铝型材V槽内，每个支臂和插脚都预留了对应的安装孔位，可通过配套的T型螺栓或者弹片螺母完成锁紧固定，安装后三个方向的型材不会出现相对晃动，节点的抗扭、抗剪切性能能够满足轻型工业框架的承重需求，避免框架受外力后出现节点松脱、角度偏移的问题。在设计思路上，这款构件充分考虑了铝型材快速装配的使用需求，整体采用等壁厚的结构设计，插接部位的尺寸完全匹配对应规格V槽铝型材的内腔尺寸，安装时插脚和支臂能够顺滑推入型材槽内，不会出现卡滞或者间隙过大的问题；上方的方形连接座做了圆角过渡处理，既避免了尖锐棱角带来的安装划伤风险，也能让拼接处的外观更流畅；所有安装孔位都做了沉台设计，螺栓锁紧后螺帽完全埋入构件内部，不会突出表面影响后续的板材安装或者附件挂载。从安装边界来看，该构件的水平支臂长度适配常规工业铝型材的槽口安装间距，下方插脚的插入深度经过精准计算，既保证足够的咬合长度提升连接强度，也不会因为插入过深导致型材内部无法放置其他配套螺母；整体安装完成后，构件的外露面和铝型材外表面基本齐平，不会额外占用框架的外部空间，在紧凑布局的设备框架搭建中也能顺利使用，不会和周边的管线、设备部件产生安装干涉。
