立式带安装底座导向轴支撑固定座

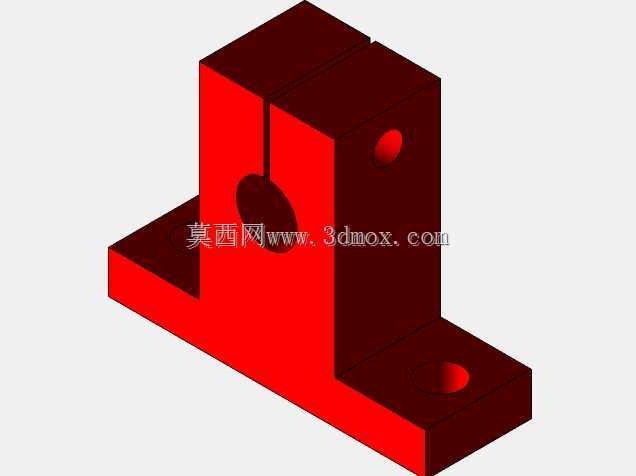

这款立式带安装底座的导向轴支撑固定座，是工业自动化生产线、输送设备、工装夹具系统中极为常用的机械连接件，主要承担直线导向轴的端部或中间段支撑固定作用，能够为光轴、导杆类传动部件提供稳定的刚性支撑，避免轴类零件在长行程往复运动过程中出现挠曲变形、运行抖动的问题，有效提升直线运动机构的运行精度与整体刚性。从实际应用场景来看，这类支撑座广泛适配于各类直线运动模组、气动滑台、物料移栽机构、检测工装的导向单元中，无论是轻工包装生产线的物料推送机构，还是电子加工设备的点位移动平台，都能见到这类支撑结构的身影，它可以配合直线轴承、无油衬套等部件完成导向轴的锁紧定位，保障运动部件的运行轨迹精度。从产品功能特性来看，该支撑座采用L型一体式立式结构设计，底部为双侧延伸的安装法兰面，每个法兰面都预留了沉头安装孔，能够通过内六角螺栓直接固定在设备安装基板或型材台面上，安装后整体抗倾覆能力强，不会因为轴类部件受到侧向载荷而出现偏移歪斜；上部为带纵向开槽的夹持锁紧结构，中间开设适配导向轴的圆形通孔，开槽结构可以在锁紧螺栓拧紧时产生均匀的夹持力，将穿入通孔的导向轴牢牢抱紧，既可以实现轴的完全固定，也可以根据装配需求调整轴的伸出长度后再锁紧，装配调整的灵活性较强；同时支撑座的立板侧面还预留了辅助定位孔，可用于安装限位挡块、传感器支架等附属配件，拓展了部件的使用场景。在设计思路上，这款支撑座采用一体化铣削成型的结构方案，摒弃了分体拼接式支座容易出现的装配累积误差，整体结构紧凑，立式布局能够最大限度节省设备台面的横向安装空间，适合在安装空间局促的紧凑化设备中使用；夹持部位的开槽深度经过精准计算，既保证了锁紧时拥有足够的弹性变形量来提供充足抱紧力，又不会因为开槽过深导致支座整体刚性下降；所有安装孔的位置都经过公差匹配设计，沉头孔的深度能够保证螺栓安装后头部完全埋入孔内，不会出现凸起干涉其他部件运动的问题。从安装边界与尺寸适配来看，底部双侧安装法兰的孔位间距符合常规轻型导向机构的安装尺寸规范，上部夹持孔的孔径适配工业领域常用的8mm直径标准导向轴，整体安装后垂直方向的高度能够匹配常规小型滑台的导向高度要求，安装时只需要保证底座安装面与设备基板的平面度贴合，按照对角顺序拧紧安装螺栓，再穿入导向轴调整好位置后拧紧夹持部位的锁紧螺栓即可完成装配，不需要额外的复杂调校步骤，能够有效缩短设备的装配调试周期。
