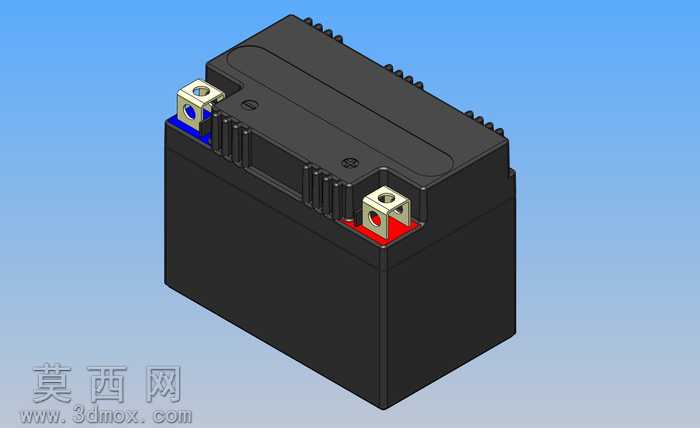

12V铅酸蓄电池三维结构设计模型

本模型为12V密封式铅酸蓄电池的三维参数化设计成果，建模过程中严格遵循小型铅酸蓄电池的实际工业尺寸规范，对电池壳体、极柱、密封结构、顶部加强筋等细节进行了1:1比例的还原。建模阶段首先绘制电池主体的长方体基体草图，通过拉伸特征生成电池外壳的基础实体，针对外壳侧壁的防滑散热凸棱结构，采用阵列特征配合拉伸切除完成批量排布，保证凸棱的间距、凸起高度完全符合实物的人机操作与散热设计要求。顶部的电池盖部分通过抽壳特征构建薄壁结构，对盖体与壳体的扣合密封槽进行了精准的轮廓绘制，还原密封胶圈的安装卡位结构，确保模型能够体现铅酸电池的密封防漏设计逻辑。极柱部分区分正负极的结构差异，正极极柱底座采用红色绝缘垫结构、负极采用蓝色绝缘垫结构，分别对极柱的接线通孔、金属端子的倒角、固定卡位进行细节建模，还原接线端子的安装适配结构，保证端子部分的尺寸能够匹配常规蓄电池接线夹的装配需求。材质渲染阶段，电池外壳主体采用哑光黑色ABS塑料材质，调整材质的粗糙度参数模拟工程塑料的磨砂质感，还原工业塑料制品的表面哑光效果；极柱金属部分采用抛光铅合金材质，添加轻微的金属反光与表面氧化质感，还原铅质端子的真实视觉效果；绝缘垫片分别赋予正红负蓝的硬质绝缘塑料材质，调整色彩饱和度区分正负极标识，符合蓄电池的通用标识规范。设计过程中重点考量了蓄电池的结构合理性，对壳体的壁厚、顶部加强筋的分布位置进行了结构优化，还原真实产品中加强筋提升壳体抗形变能力的设计思路，同时对电池顶部的排气阀预留位、盖体的注塑合模线细节进行了刻画，让模型既具备外观展示效果，也能够支撑结构原理演示、装配模拟等使用场景，可用于电气部件选型展示、储能系统装配模拟、机电产品结构教学等相关用途。
