杜卡迪900SS摩托车转向系统上轭结构

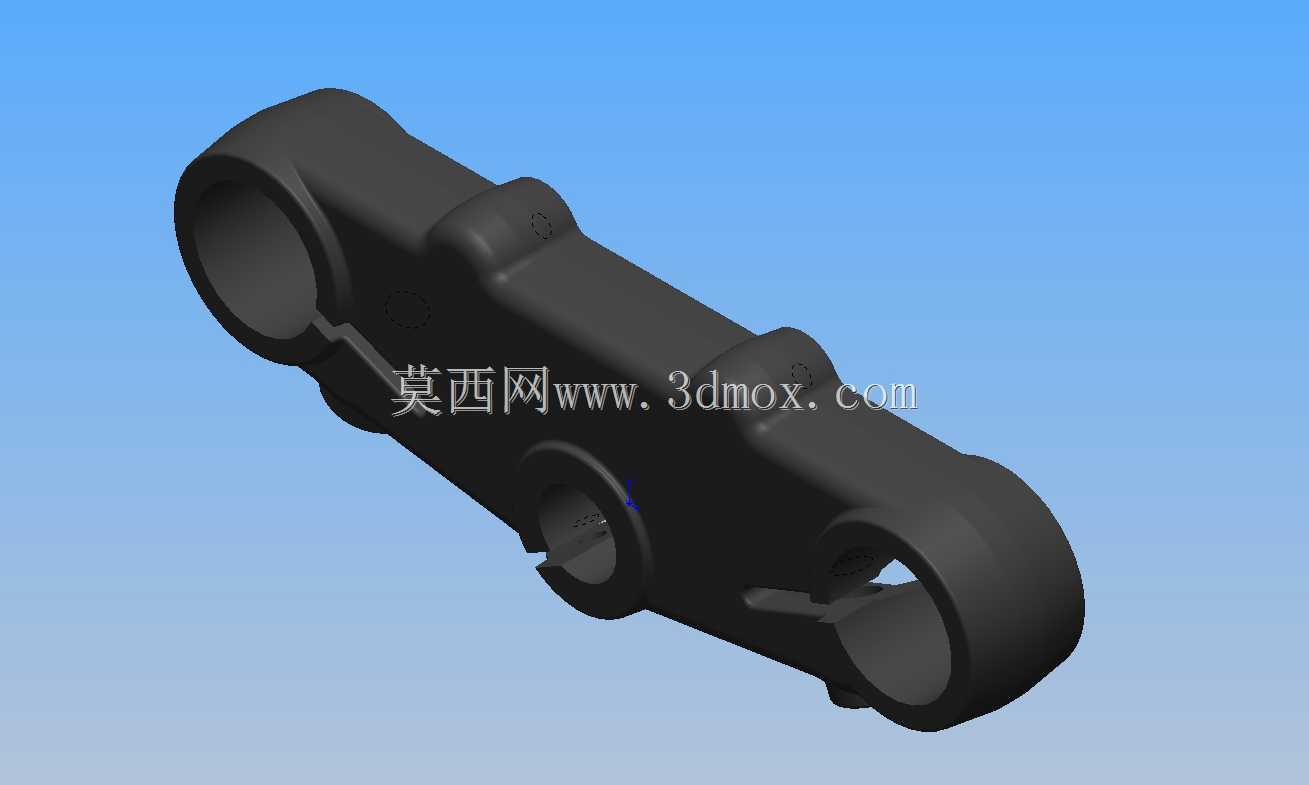

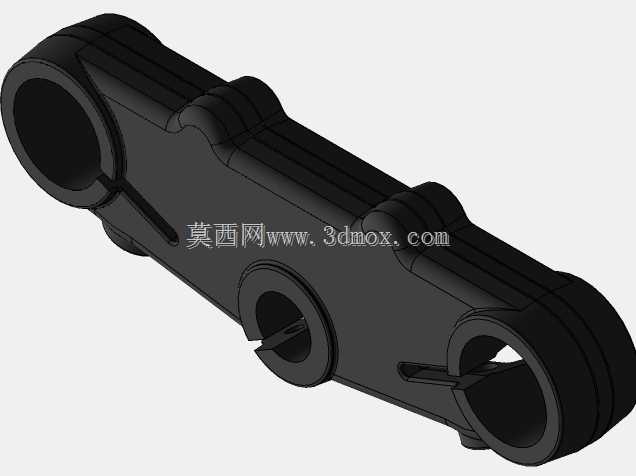

　　该部件为大排量复古摩托车转向系统的核心连接构件，对应1977款杜卡迪斜面900SS车型的转向柱上固定结构，在整车转向机构中承担力传导与部件定位的核心作用。日常骑行场景中，车手施加在车把上的转向力矩会通过该构件传递至转向柱，进而带动前减震与前轮完成转向动作，同时该部件还承担着固定车把安装座、约束前减震上端相对位置的作用，在车辆经过颠簸路面时，能够配合下联板抵消前减震传递的侧向冲击力，避免减震筒出现相对位移导致的转向卡滞问题。从结构设计来看，该构件采用整体式锻造构型，主体为长条形承载梁结构，两端设置同轴的减震筒安装通孔，孔位内径与对应规格的前减震外筒外径保持过渡配合公差，安装时通过侧面的锁紧螺栓结构抱紧减震筒外壁，保证连接刚性的同时，

　　也为维修保养时的减震拆装预留了操作空间。构件中部设置转向柱安装孔，孔位轴线与两端减震安装孔的中心连线保持垂直，加工时需要严格保证三个孔位的位置度公差，避免出现安装后转向柱与减震筒不平行、转向过程中出现阻尼不均匀的问题。构件上设置的多处凸起加强筋，并非装饰性结构，而是通过有限元应力分析后针对性布置的加强结构，在不显著增加构件整体重量的前提下，提升了构件在承受侧向冲击、紧急制动载荷时的结构强度，避免应力集中位置出现断裂风险。从安装边界来看，该构件的安装位置位于摩托车上联板区域，上方预留车把安装座的固定平面，平面上加工有对应规格的螺栓安装孔，可适配原厂尺寸的分离式车把固定座，下方与前减震筒上端面贴合，中部转向柱孔与转向立管内的转向柱配合，

　　通过顶部锁紧螺母完成轴向固定，安装完成后需要保证构件两端的减震安装孔同轴度误差不超过0.02mm，转向柱孔与两端孔的中心距误差控制在0.1mm以内，才能保证转向操作的顺滑度。在实际维修替换场景中，该构件的尺寸精度直接影响整车的操控表现，若孔位公差超标，会出现车把跑偏、转向阻尼异常、减震偏磨等问题，建模过程中需要重点还原各安装孔的配合尺寸、加强筋的过渡圆角、锁紧槽的结构尺寸，保证模型可直接用于零部件的复刻加工、改装件的结构验证。不同于普通小排量摩托车的冲压钢板上联板，该车型的上轭采用整体式实心结构，壁厚分布经过载荷优化，在承受大马力加速、重刹的载荷下不会出现形变，对应斜面发动机车型的运动化定位，能够满足激烈驾驶场景下的结构强度需求，

　　建模时还原的所有安装位尺寸均与原厂部件保持一致，可用于改装方案的适配验证、维修替换时的尺寸参考，也可作为同类型大排量摩托车转向连接构件的设计参考案例，帮助结构设计人员理解转向连板类部件的载荷分布逻辑、安装配合公差要求。
