杜卡迪900SS摩托车后叉斜面结构

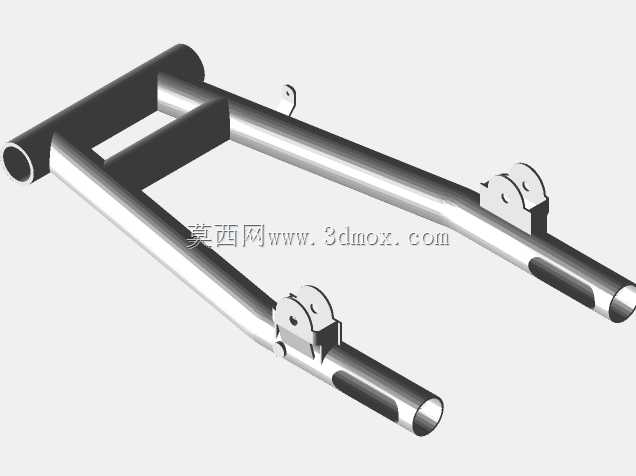

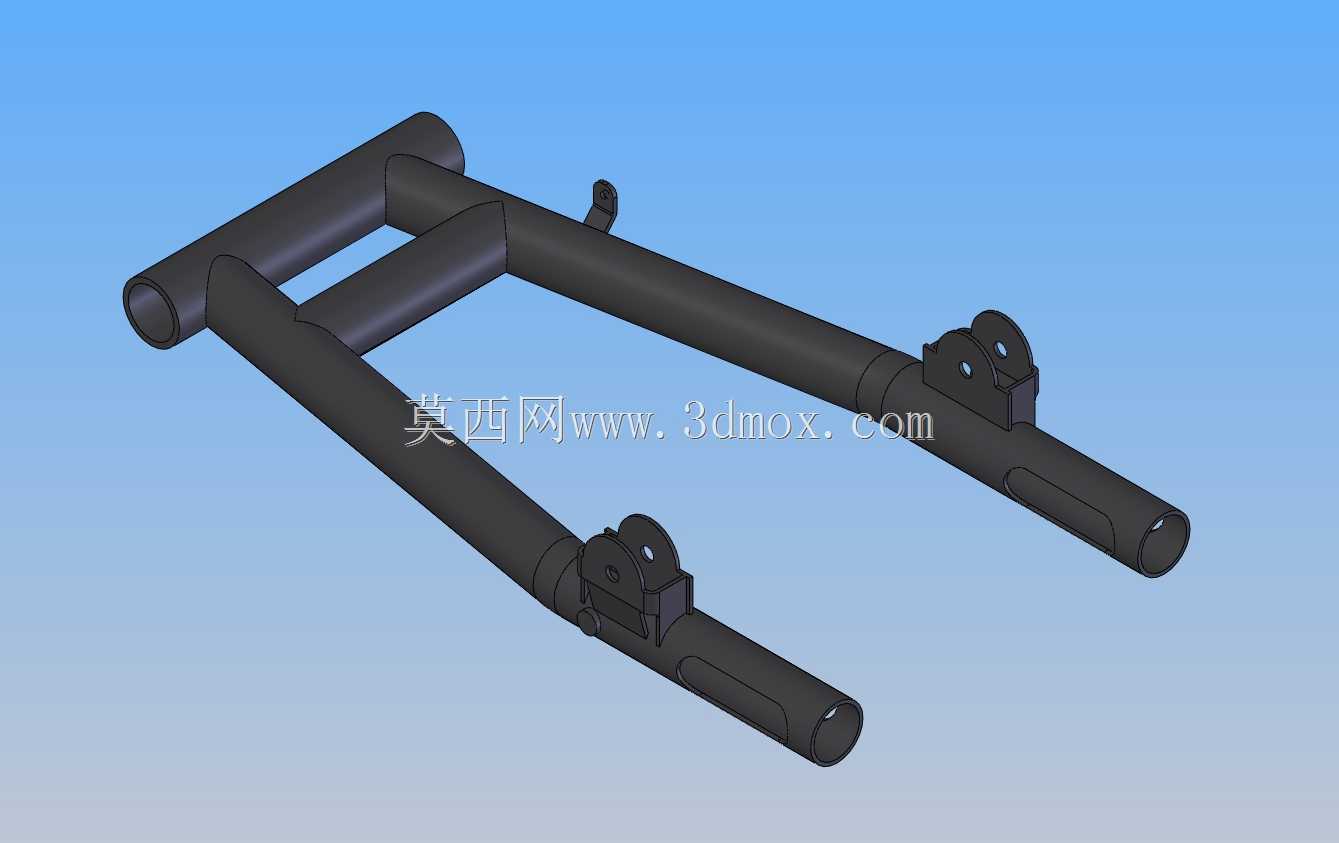

　　该零件为经典复古机车的后摇臂承载构件，是后轮与主车架之间的核心连接传力部件，日常行驶中需要承担后轮传递的全部垂向载荷、加速扭矩以及制动时的反向冲击力，同时还要在弯道侧倾时为后轮提供足够的侧向支撑刚度，避免摇臂形变影响轮胎接地角度。从结构设计来看，整体采用双管梁式布局，主承力管选用变径圆管构型，靠近车架铰接端的管径更大，向轮轴安装端逐步收窄，这种变径设计既可以在铰接应力集中区域保证足够的抗弯截面模量，又能在非高载荷区域控制整体重量，避免簧下质量过大影响悬挂响应性能。主横梁采用横向圆管连接两侧纵梁，在靠近车架连接端的位置形成封闭三角受力结构，抵消两侧纵梁在侧向受力时的外张形变，相比单摇臂结构，这种双梁布局的加工难度更低，维护时轮组拆装空间更充裕，也更适配大排量复古机车的调校取向。

　　零件上的安装凸台均采用一体化焊接固定结构，其中两组带孔凸台为减震器下安装位，孔位同轴度公差控制在0.05mm以内，保证两侧减震器安装后不会出现偏载，避免减震油封过早出现异常磨损；前端的两组铰接耳板厚度达到8mm，通过衬套与车架后铰接点连接，耳板上的安装孔预留了衬套压装余量，压装后衬套内径与车架铰接轴的配合间隙控制在0.02-0.04mm之间，既保证铰接转动的顺畅度，又不会因间隙过大出现行驶松散的体感。纵梁上预留的小型凸台为刹车管路、线束的固定位，位置设计避开了减震压缩、后轮跳动时的运动干涉边界，同时也不会在压弯时与地面、排气部件发生剐蹭。

　　从安装边界来看，该后叉的轮轴安装槽宽度适配17寸后轮组的轴径规格，两侧安装位的对称度公差满足宽幅轮胎的安装要求，不会出现轮胎偏磨的问题；铰接点到轮轴中心的轴距尺寸经过匹配调校，与原厂车架的几何参数完全契合，安装后不会改变车辆的拖曳距与重心高度，保证原车的转向操控特性不会出现明显变化。零件表面的斜面过渡设计一方面是为了匹配整车的复古流线造型，另一方面也能在焊接位置减少应力集中，避免焊缝位置长期受交变载荷出现疲劳开裂的问题。在实际建模过程中，所有管型的相贯线都做了贴合实际焊接工艺的圆角处理，没有出现理论建模中尖锐相贯的结构，完全符合管材焊接零件的加工工艺要求，不需要后续做过多的工艺修正即可直接用于生产参考。

　　在实际应用场景中，这类后叉结构除了用于整车原厂装配外，也可作为复古机车改装、老旧车型修复的结构参考，建模时还原的所有安装孔位、连接尺寸都可以直接作为尺寸校核的基准，不需要反复对实车进行测绘。相比很多改装后叉一味追求轻量化采用的异型管结构，该结构的管材均为市场通用规格的无缝钢管，采购成本更低，焊接加工时不需要定制特殊的成型模具，小批量维修替换时的加工门槛更低，同时刚度冗余量足够，即使应对非铺装路面的冲击载荷也不会出现永久性形变。零件上的所有安装位都没有做多余的轻量化镂空，避免在应力集中区域削弱结构强度，毕竟后叉作为关乎行驶安全的核心承载部件，结构可靠性的优先级要远高于极致轻量化的需求。
