杜卡迪900SS后轮链轮斜面固定法兰结构

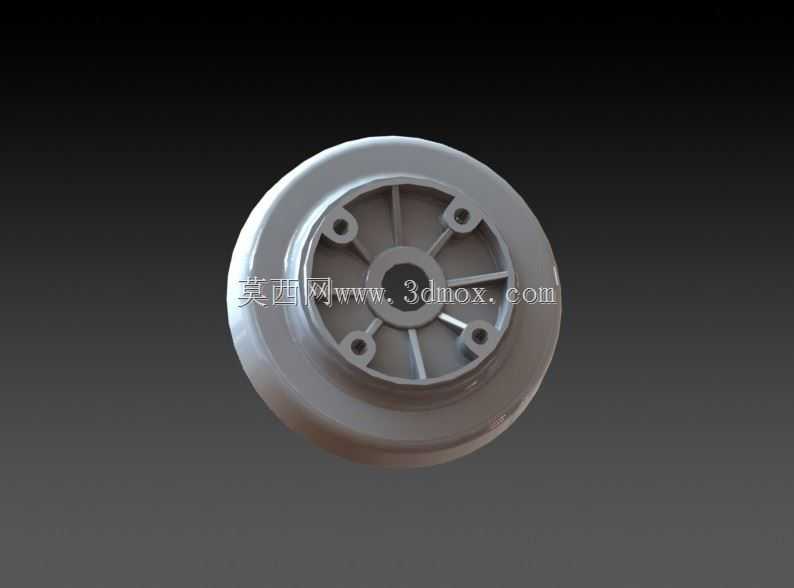

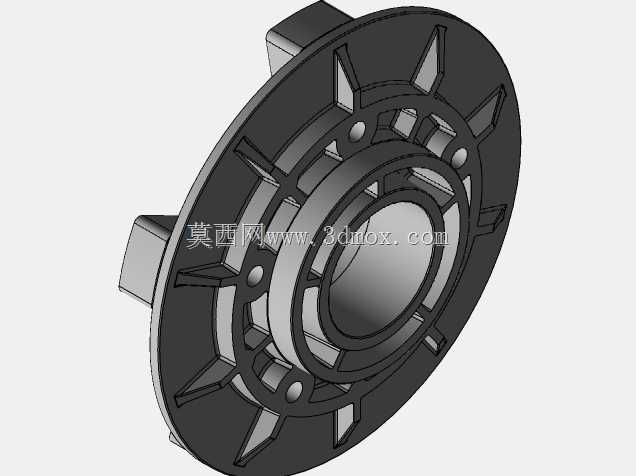

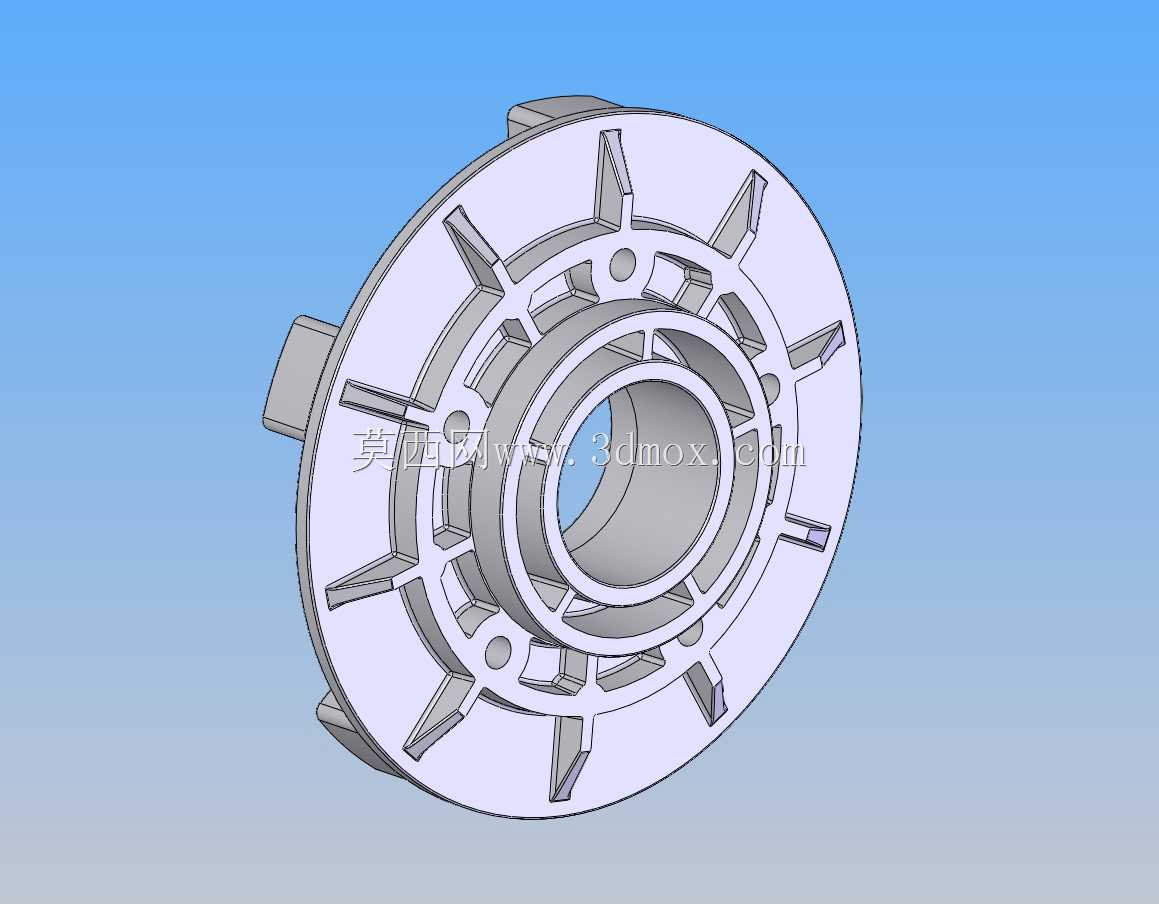

　　在大排量复古摩托车的后轮传动系统中，链轮固定法兰是衔接轮毂与从动链轮的核心受力部件，这款适配1977款杜卡迪斜面900SS车型的后轮法兰，直接决定了链传动的动力传递效率与后轮运转的同轴精度。日常骑行场景下，后轮需要同时承受发动机输出的扭矩、路面颠簸带来的径向冲击、过弯时的侧向载荷，法兰作为链轮的安装基座，所有受力都会通过安装孔位传导至轮毂轴芯，因此结构设计上必须兼顾刚性与轻量化的平衡。从实际功能来看，该法兰的核心作用是为从动链轮提供精准的安装定位，保证链轮与链条的啮合平面始终和后轮回转平面重合，避免出现链条偏磨、跳齿甚至脱链的故障。不同于普通平面法兰，这款零件采用了斜面贴合设计，对应杜卡迪900SS后轮轮毂的斜面安装座，

　　这种锥面配合结构相比平面配合，拥有更大的接触面积，安装时可以自动找正同轴度，即使在频繁的加减速冲击下，也不会出现连接松动、定位偏移的问题，同时锥面的楔紧效应还能降低连接螺栓的预紧力要求，减少螺栓长期受交变载荷出现疲劳断裂的风险。设计层面上，法兰主体采用环形辐条式结构，外圈均匀分布的凸台结构是链轮的安装定位点，每个凸台上都预留了螺栓过孔，孔位的位置度公差控制在0.02mm以内，保证链轮安装后端面跳动量不超过0.05mm，避免链条运转时出现周期性松紧变化。中间的阶梯孔是与轮毂轴配合的定位基准，孔的内径尺寸与轮毂轴颈采用过渡配合，装配时需要借助工装压装到位，保证法兰与轮毂的同轴度。辐条之间的镂空结构并非单纯为了减重，

　　每一处镂空的形状都经过受力仿真优化，在保证法兰整体扭转刚性、径向抗弯能力满足最大扭矩输出要求的前提下，尽可能去除非受力区域的材料，降低后轮的簧下质量，提升悬挂系统的响应速度，这对大排量摩托车的操控性提升有直接帮助。从安装边界来看，该法兰的轴向安装尺寸完全匹配900SS后轮轮毂的安装腔深度，装配后法兰端面与轮毂端面的间隙控制在0.1mm以内，不会出现轴向窜动；外圈的安装孔分布圆直径与原厂从动链轮的孔位完全对应，不需要额外改装即可直接替换原厂零件。零件的边缘都做了R角过渡处理，避免应力集中，尤其是辐条与内外圈连接的位置，R角大小经过反复校核，确保在最大冲击载荷下不会出现应力开裂。实际使用中，

　　这款法兰需要承受发动机输出的最大近70N·m的扭矩，同时在过坑、急加速、紧急制动时，瞬时冲击载荷可以达到额定扭矩的3倍以上，因此结构上每个辐条的截面厚度都经过强度校核，保证安全系数达到2.5以上，满足长期高强度使用的要求。不同于通用型法兰，这款斜面法兰的贴合锥度与轮毂安装座完全一致，锥面的表面粗糙度控制在Ra1.6以内，保证装配时接触面积达到85%以上，避免局部应力过大导致的贴合面压溃。日常维护时，只需要按照规定扭矩拧紧安装螺栓，即可保证法兰的可靠连接，不需要额外的定位销，锥面的自定位特性已经可以满足传动的定位精度要求。对于三维建模从业者来说，这类零件的建模难点在于锥面的角度精度、辐条的空间曲面过渡、安装孔的位置度控制，建模时需要先确定中心回转基准，再依次构建内外圈的基本轮廓，之后通过阵列、布尔运算完成辐条与安装凸台的结构，最后对所有锐边做倒圆角处理，还原零件的真实工艺特征。在整车传动系统中，这个法兰虽然体积不大，但属于传动链路中的关键受力件，一旦出现变形或者断裂，会直接导致后轮动力中断，甚至引发链条甩出的安全事故，因此设计时的冗余量控制、受力分布优化都需要结合实际骑行工况反复验证，不能单纯依靠理论计算。
