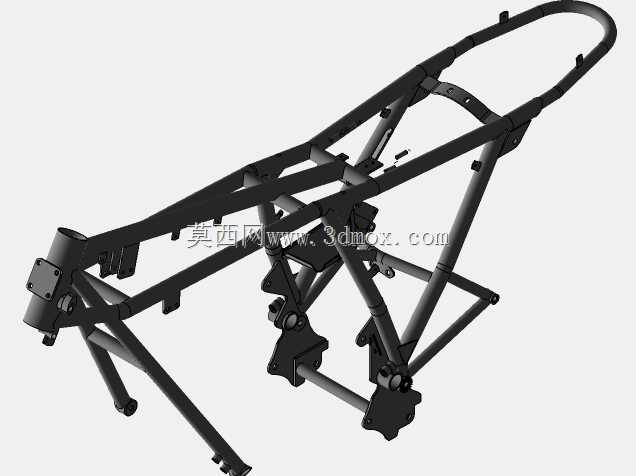

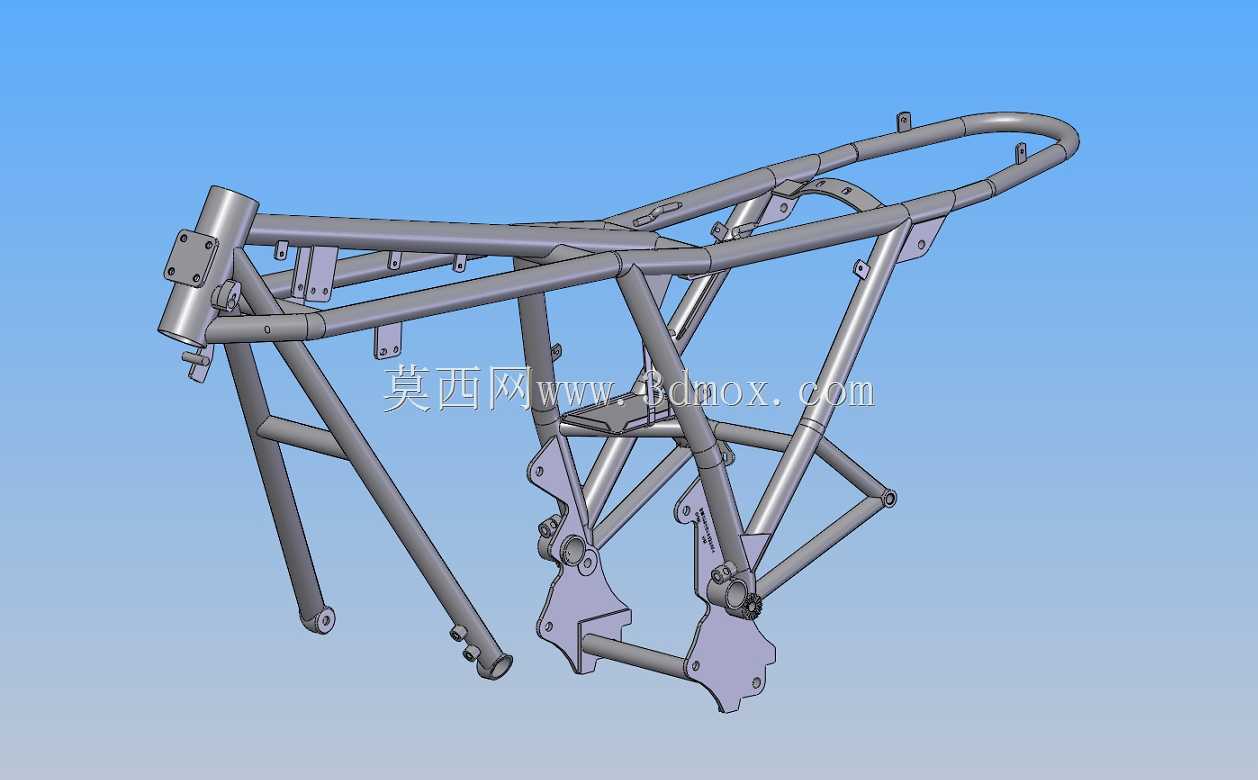

复古杜卡迪摩托车管式焊接车架结构

　　这套管式焊接车架是经典复古大排量摩托车的核心承载基体，日常应用场景覆盖复古机车改装复刻、经典摩托赛事参赛车辆搭建、机车维修替换配件生产、摩托车工程专业教学实训多个领域，作为整车的安装基准骨架，它需要承接动力单元、行走系统、操控组件、覆盖件、燃油供给系统所有部件的安装定位，同时承受行驶过程中动力输出的反扭矩、路面颠簸带来的交变冲击、过弯时的侧向载荷、制动时的纵向惯性力，是决定整车行驶刚性、操控极限、骑行质感的核心结构件。

　　从结构设计思路来看，这套车架采用了经典的铬钼钢空间管式桁架布局，没有采用后期大排量车型常见的铝合金双翼梁结构，完全匹配七十年代大排量运动摩托的设计逻辑，主管采用大直径薄壁冷拔无缝钢管弯折成型，从车头转向立管位置向后平滑延伸，形成乘员座椅下方的主承载纵梁，副梁采用小直径钢管通过空间三角桁架结构排布，所有管材衔接位置都通过冲压成型的钢质连接片补强，避免管材直接相贯焊接带来的应力集中问题。车头转向立管位置采用加厚钢套与主管组焊，预留了标准转向轴承的安装位，上下联板的安装空间完全匹配同系列车型的前减震安装尺寸，立管倾角、拖曳距参数完全遵循原车几何设定，保证转向手感与原车一致，不会出现转向过沉或者高速发飘的问题。

　　车架前部的发动机安装位采用多组厚钢板冲压成型的安装吊耳，吊耳上的安装孔位经过同轴度校验，分别对应发动机缸头、曲轴箱、变速箱壳体的固定点位，安装时不需要额外扩孔或者打磨垫片，能够直接适配对应型号的L型双缸发动机，吊耳与主车架管的焊接位置都做了圆弧过渡处理，避免长期受发动机振动影响出现焊缝疲劳开裂的问题。车架中部的位置预留了后摇臂安装轴的贯穿孔位，孔位内预设了耐磨衬套的安装台阶，同轴度公差控制在0.02mm以内，保证后摇臂摆动时没有卡滞或者左右旷量，摇臂安装位上方直接预留了后减震器的下安装点，与车架尾部的上安装点形成匹配的减震行程角度，不需要额外改装转接码就能直接配套对应长度的双枪后减震器。

　　车架尾部的副梁结构采用小直径钢管弯折成闭环结构，除了承接后座垫、后挡泥板、尾灯组件的安装之外，还预留了侧盖、电瓶盒、电器件安装支架的固定孔位，所有孔位都采用统一的公制螺纹标准，和原车覆盖件的安装螺丝完全通用。车架下部的位置设计了可拆卸的发动机下护板安装支架，同时预留了主停车支架、侧撑的铰接安装位，对应的弹簧挂点也一并在冲压连接片上成型，不需要后期焊接补装。

　　从安装边界尺寸来看，这套车架的轮距安装基准完全匹配原车设定，前后安装点的轴距公差控制在±1mm以内，发动机安装完成后曲轴中心与后摇臂轴的相对位置和原车完全一致，能够保证链条传动的中心距准确，不会出现链条偏磨的问题。车架的整体宽度控制在合理范围内，油箱安装位的定位卡块高度、宽度完全匹配原车金属油箱的安装卡槽，安装后油箱与车架之间预留了足够的燃油管路、电线束的走形空间，不会出现管路挤压磨损的问题。座椅安装位的支撑点高度经过匹配，安装原厂座椅后座高与原车保持一致，不需要调整减震预载就能获得合适的落脚高度。

　　在结构强度设计上，这套车架的管材壁厚选择经过载荷校核，主承载管采用2.5mm壁厚的冷拔钢管，辅助支撑管采用1.8mm壁厚的同材质管材，在保证整体刚性满足赛道行驶需求的同时，把车架整体重量控制在合理区间，不会出现多余的重量冗余。所有焊接位置的焊缝都采用连续角焊缝，关键受力位置的焊缝还做了打磨去应力处理，避免焊接残余应力导致的车架变形。车架的整体几何重心经过匹配，发动机安装完成后整车重心位置落在前后轮之间的合理区间，前后轴荷分配符合运动摩托的调校逻辑，能够保证加速、制动时的车身姿态稳定，过弯时的倾倒轨迹线性可控。对于复古机车改装从业者来说，这套车架可以直接作为复刻经典车型的基础骨架，不需要重新测绘原车尺寸，所有安装位都经过匹配验证，能够大幅缩短改装周期，降低自行焊接车架带来的几何偏差、强度不足的风险；对于维修场景来说，这套车架可以直接替换出现变形、开裂的事故车原车车架，所有安装位的通用性能够保证整车装配后和原车状态一致，不会出现部件安装错位的问题。
