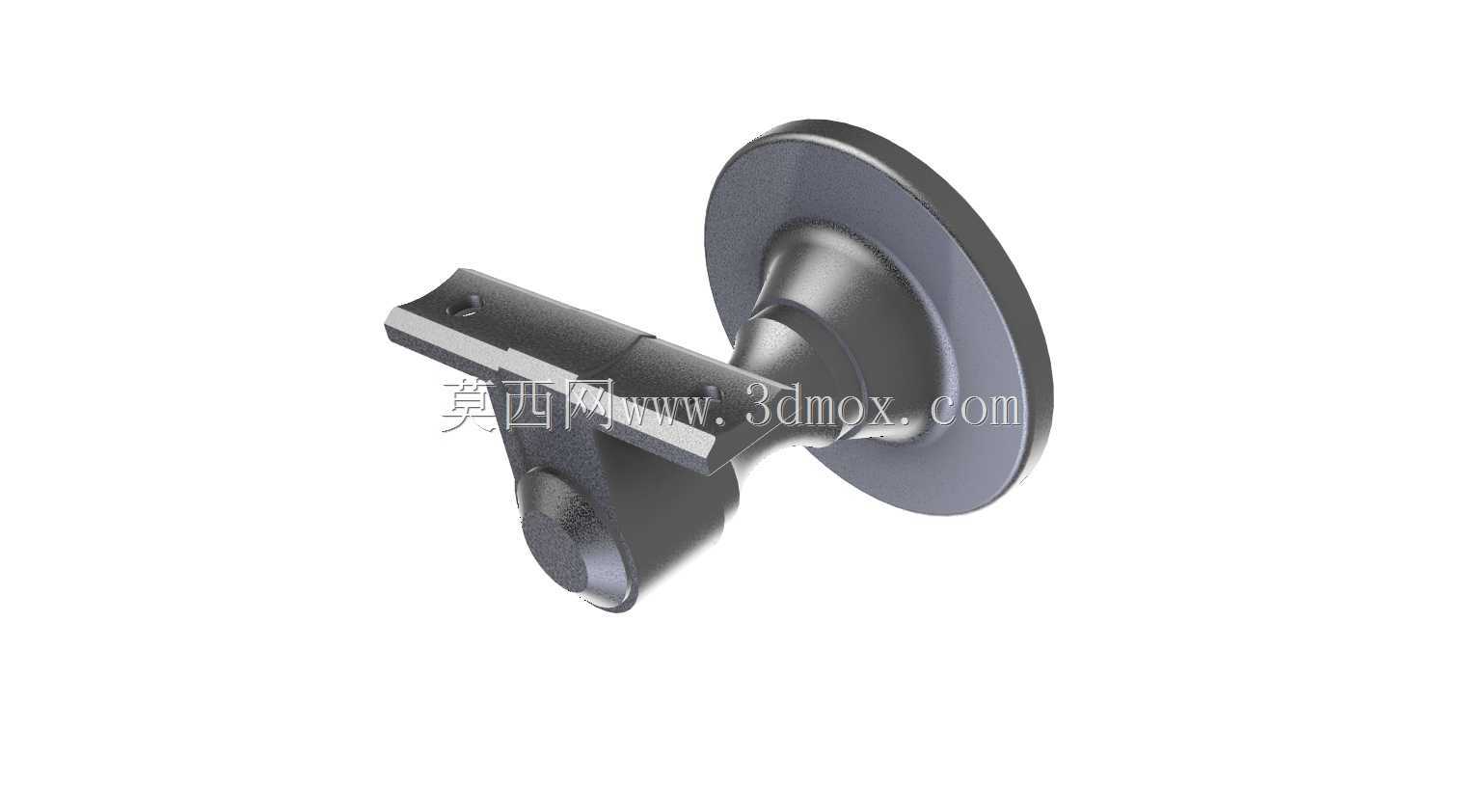

带圆盘基座的悬臂式铰接支撑构件

这款带圆盘基座的悬臂式铰接支撑构件，主要应用于各类需要角度微调、悬臂承载的工业装配场景，常见于小型工装夹具的定位支撑、检测设备的探头挂载支架、轻型物料输送线的侧装导向组件，也可作为桌面级加工设备的辅助支撑臂使用，能够在有限安装空间内提供稳定的可调节支撑力。构件整体采用一体化流线型结构设计，圆盘基座作为主要安装承载面，盘面平整无凸起，能够与安装基面完全贴合，通过盘面周边的预留孔位可实现螺栓紧固安装，安装时无需额外加工适配垫块，能够适配金属安装板、硬质工程塑料安装面等多种常见工业安装基面，安装边界要求低，仅需保证安装面平面度公差在0.1mm以内即可满足安装稳定性要求。悬臂段从基座中心锥面平滑过渡延伸，截面采用渐变式设计，靠近基座位置截面厚度更大，能够有效分散承载时的应力集中，悬臂末端设置有铰接安装孔位，孔位内壁做了光滑过渡处理，可配合销轴实现铰接部件的灵活转动，转动阻尼可通过销轴的锁紧螺母进行调节，既可以实现无阻力的角度摆动，也可以锁紧后实现固定角度的支撑。悬臂下方设置有加强筋结构，从基座锥面位置一直延伸至悬臂中段，在不额外增加整体重量的前提下，大幅提升了悬臂的抗弯折能力，满载工况下悬臂形变量可控制在0.05mm以内，能够满足多数精密定位场景的使用要求。设计过程中充分考虑了实际使用的维护需求，所有转角位置均做了圆角过渡处理，不存在尖锐棱角，避免安装调试过程中划伤操作人员，同时构件表面无复杂凹槽结构，日常清洁维护十分方便，不易积留加工碎屑与灰尘。铰接部位的配合尺寸采用通用公差设计，能够与市面上多数标准规格的销轴、锁紧配件直接适配，无需单独定制配套零件，大幅降低了后期的维护替换成本。整体结构紧凑，安装后占用空间小，悬臂伸出长度适中，既能够满足一定范围内的位置调整需求，也不会因为伸出过长导致整体刚性下降，在额定承载范围内可长期稳定工作，不会出现结构松动、形变失效等问题。
