带安装座杆式连接吊耳结构设计

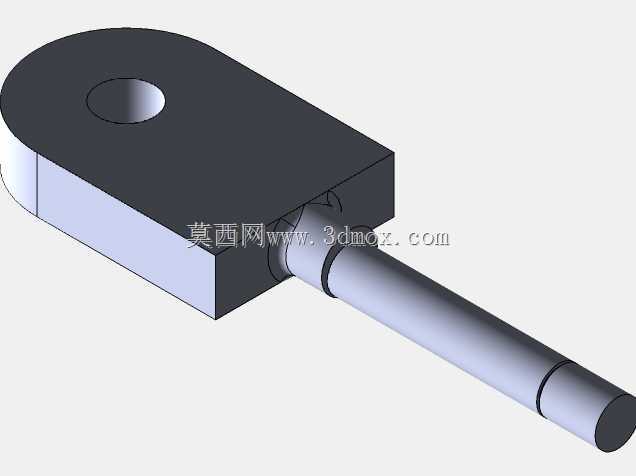

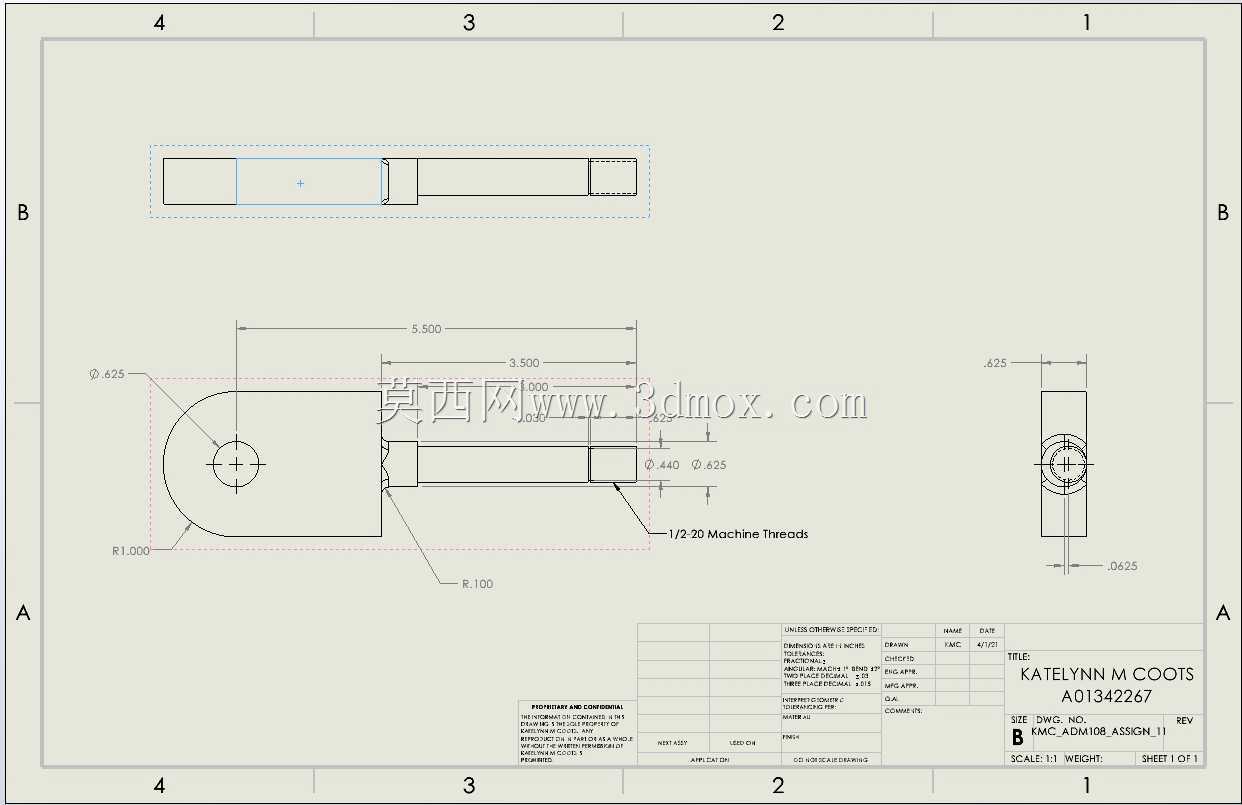

这款带安装座的杆式吊耳构件，是工业装配、轻型物料吊运、工装夹具定位场景中十分常用的连接承重部件，主要作用是在设备机架、工装治具、轻型输送线体上提供可靠的挂接、牵拉、铰接点位，既可以作为小型吊点承担额定范围内的竖向起吊载荷，也可以作为连杆铰接点传递水平方向的牵拉作用力，适配轻工装配、小型设备移位、工装夹具快换等多种日常生产场景。从功能特性来看，该构件采用一体化座体搭配延伸杆的结构设计，头部的扁圆形安装座开设同轴通孔，既可以穿入销轴完成与固定基座的铰接连接，也可以穿装螺栓实现与安装面的刚性锁固，座体与延伸杆的衔接位置做了圆弧过渡补强，能够有效降低应力集中带来的断裂风险，避免长期受载后衔接位置出现疲劳裂纹。延伸杆采用等直径圆柱结构，杆身预留多道环槽，既可以套装防护套避免杆身磨损，也可以适配卡簧、限位挡圈完成配套构件的轴向定位，杆端的平切面设计能够避免配套连接件安装后出现周向转动，提升连接状态的稳定性。在设计思路上，这款构件优先考虑了安装适配性与载荷承载的平衡，头部扁圆形座体在保证安装孔周边足够壁厚强度的前提下，尽可能压缩了座体的整体厚度，减少安装后占用的侧向空间，能够适配安装空间局促的狭小装配点位；延伸杆的长度经过合理设定，既保证足够的连接配合长度，避免配套连接件出现松脱晃荡，也不会因为杆身过长导致整体刚性下降，减少受载后的杆身弯曲变形量。从安装边界来看，头部座体的圆形轮廓外径适配常规的铰接座安装槽尺寸，安装通孔的直径匹配行业通用的标准销轴规格，不需要额外定制非标连接件即可完成装配；延伸杆的外径符合常规轻型连杆、连接套的内孔尺寸公差范围，安装时只需要保证座体安装面与受力方向垂直，即可让构件处于最优的受力状态，避免附加弯矩对构件寿命造成影响。整体结构没有冗余的复杂造型，加工工艺性良好，既可以采用整块型材铣削加工制作小批量样机，也可以采用模锻成型后精加工的方式实现批量生产，能够有效控制生产制造成本，同时稳定满足日常生产中的连接承重需求。
